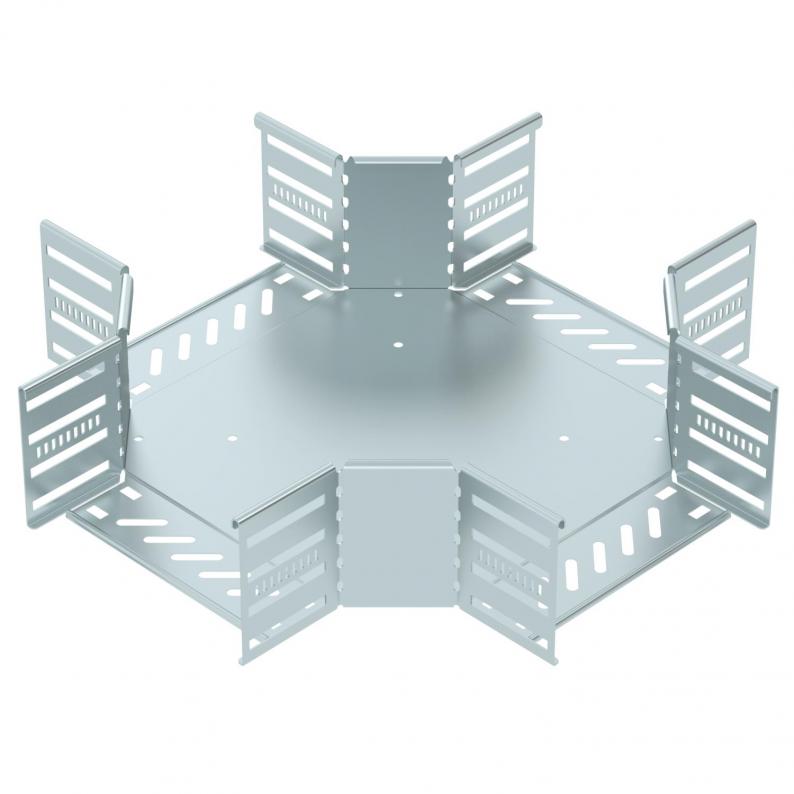

Kreuzung 110 FS
Typ RK 120 FS | Art.Nr. 7027353 | EAN 4012197338848
Art.Nr. / Typ
Breite
kl. VKE: 1 Stück
1Stück
Beschreibung
Kreuzung zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

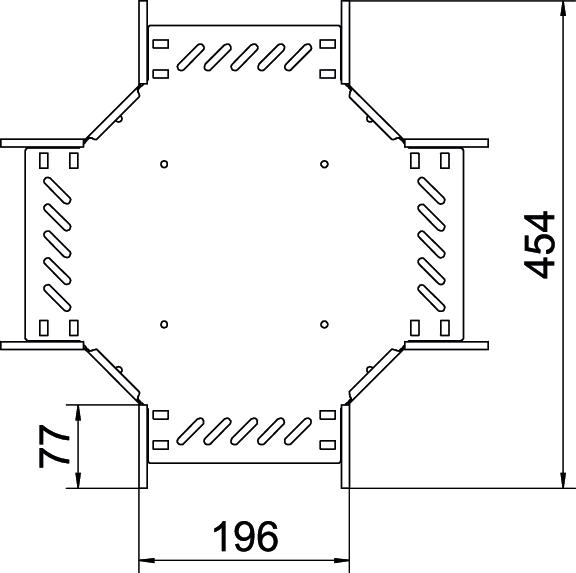

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 200 mm |
| Maß R | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,8 mm |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 0,8 mm |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | 110x200 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 40 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,7251 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Art.Nr.
RK 110 FS
100
7027351
RK 120 FS
200
7027353
RK 130 FS
300
7027355
RK 140 FS
400
7027357
RK 150 FS
500
7027361
RK 160 FS
600
7027363
