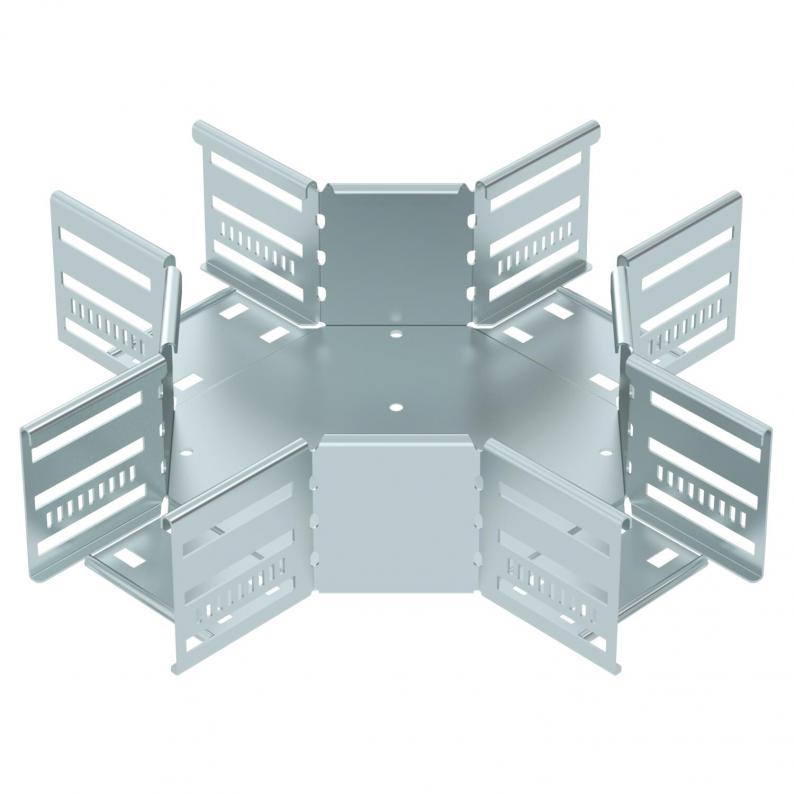

Kreuzung 85 FS
Typ RK 810 FS | Art.Nr. 7027331 | EAN 4012197338633
Art.Nr. / Typ
Breite
kl. VKE: 1 Stück
1Stück
Beschreibung
Kreuzung zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

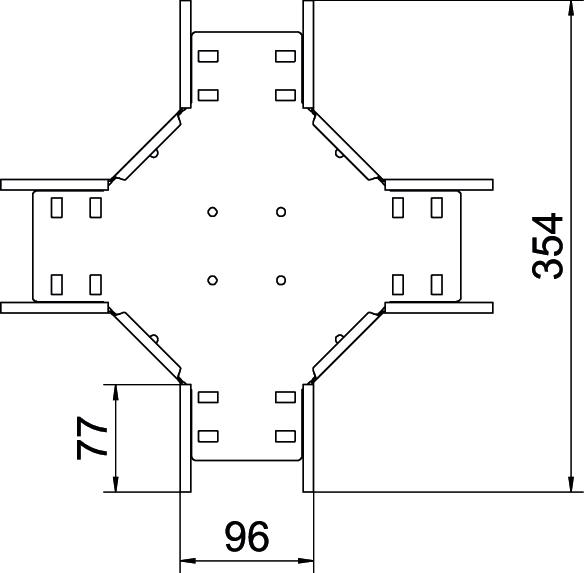

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 100 mm |
| Maß R | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,8 mm |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 0,8 mm |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | 85x100 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 28 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,9358 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Art.Nr.
RK 810 FS
100
7027331
RK 820 FS
200
7027333
RK 830 FS
300
7027335
RK 840 FS
400
7027337
RK 850 FS
500
7027339
RK 860 FS
600
7027341
Breite
RK 810 FS
Art.Nr.
7027331
Breite
100
RK 820 FS
Art.Nr.
7027333
Breite
200
RK 830 FS
Art.Nr.
7027335
Breite
300
RK 840 FS
Art.Nr.
7027337
Breite
400
RK 850 FS
Art.Nr.
7027339
Breite
500
RK 860 FS
Art.Nr.
7027341
Breite
600
