Längsverbinder-Set Magic FS

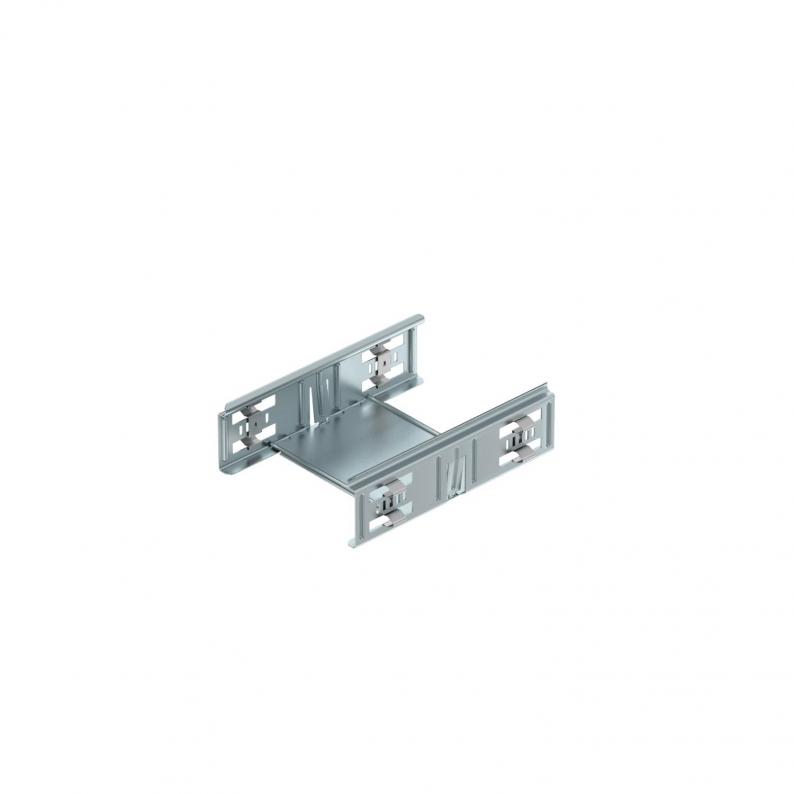

Längsverbinder-Set Magic FS
Typ KTSMV 615 FS | OBO Art.Nr. 6068916 | EAN 4012195889519
Art.Nr. / Typ
Maß B
Breite
Farbe
zink
Blechstärke
1 mm
Höhe
60 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Kabelrinnenverbinder mit Schnellbefestigung für die schraubenlose Verbindung von gelochten Kabelrinnen mit der Seitenhöhe 60 mm.
Durch die optimierte Bauform kann der Verbinder zur Herstellung von Radien und als Längenausgleichsstück bei großen Temperaturschwankungen eingesetzt werden.
Technische Daten
Technische Daten
| Abmessung | 60x150 |
|---|---|
| Ausführung | Längsverbinder |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,2696 kg CO2e / 1 Stück |
| Dimension | 60x150x200 |
| Farbe | zink |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Geeignet für Kabeltragsystemhöhe | 60 mm |
| Gelenkverbinder horizontal | nein |
| Gelenkverbinder vertikal | nein |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Verbindungsart | schraubloser Verbinder |
| Werkstoff | Stahl |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 200 mm |
| Maß B | 150 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Farbe
Blechstärke
Maß B
Höhe
Breite
OBO Art.Nr.
KTSMV 610 FS
zink
1 mm
100 mm
60 mm
100 mm
6068914
KTSMV 615 FS
zink
1 mm
150 mm
60 mm
150 mm
6068916
KTSMV 620 FS
zink
1 mm
200 mm
60 mm
200 mm
6068918
KTSMV 630 FS
zink
1 mm
300 mm
60 mm
300 mm
6068920
KTSMV 640 FS
zink
1 mm
400 mm
60 mm
400 mm
6068922
KTSMV 650 FS
zink
1 mm
500 mm
60 mm
500 mm
6068924
KTSMV 660 FS
zink
1 mm
600 mm
60 mm
600 mm
6068926
