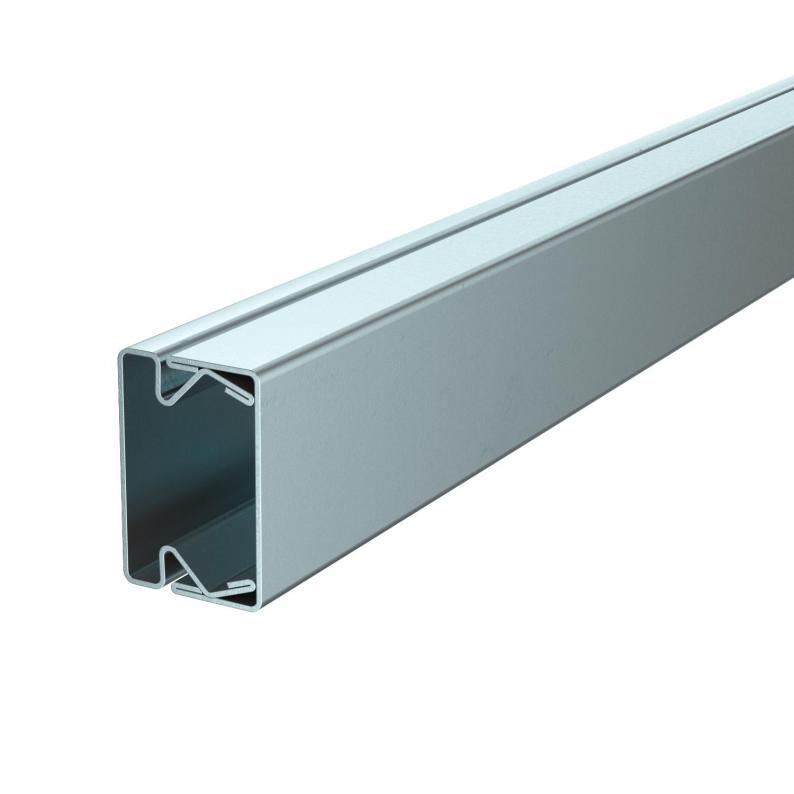

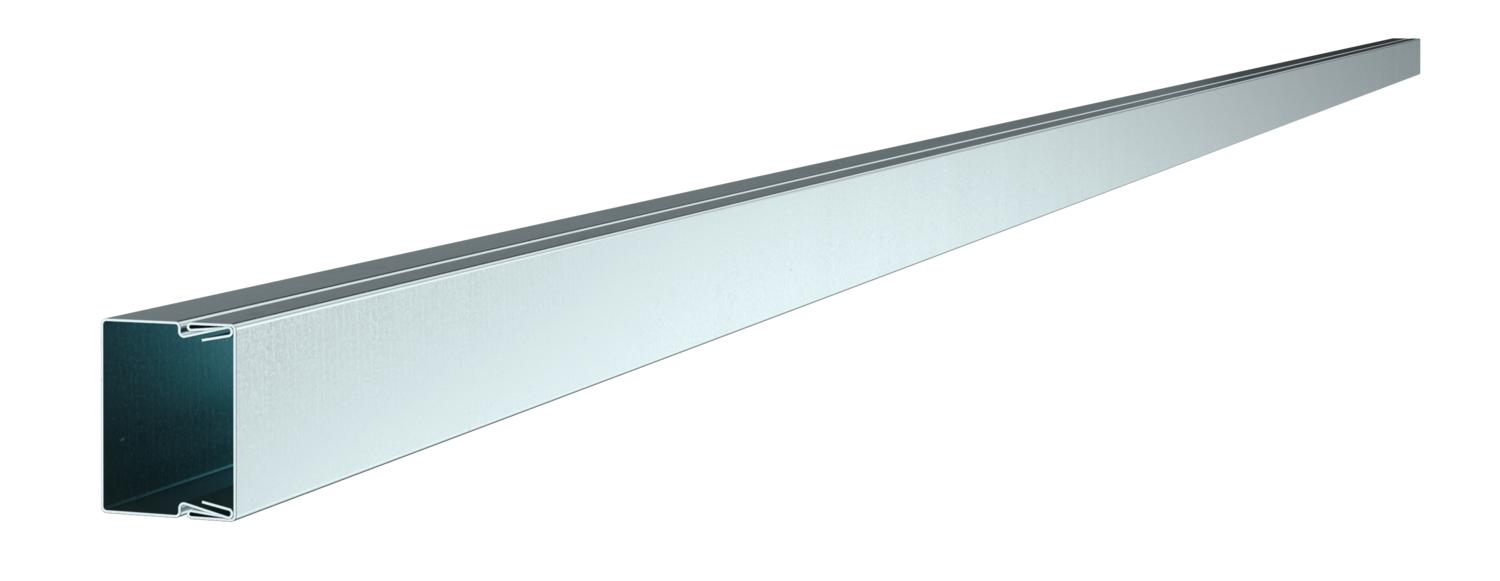

Leitungsführungskanal, Typ LKM 20030
Leitungsführungskanal, Typ LKM 20030
Art.Nr. 6246974 | EAN 4012196118878
Art.Nr. / Typ
Oberfläche
Breite
30 mm
Länge
2000 mm
Werkstoff
Stahl
Höhe
24 mm
kl. VKE: 2 m
2m
Beschreibung
Kanaloberteil und -unterteil mit Bodenlochung. Der Potentialausgleich ist ohne weitere Hilfsmittel zwischen Unter- und Oberteil gewährleistet. Der LKM Leitungsführungskanal Typ LKM 20030 ist als Verlegesystem für Funktionserhalt nach DIN 4102 Teil 12 geprüft. Bitte beachten Sie die im Bereich BSS Brandschutz-Systeme geprüften Kabeltypen!
Technische Daten
Technische Daten
| Antibakterielle Behandlung | nein |
|---|---|
| Anzahl der Leitungen NYM 3 x 1,5 mm² Ø 10,5 mm (ohne Dose) | 2 |
| Anzahl der Leitungen NYM 3 x 2,5 mm² Ø 11,5 mm (ohne Dose) | 2 |
| Anzahl der Leitungen NYM 5 x 1,5 mm² Ø 12,0 mm (ohne Dose) | 2 |
| Ausführung Deckel Leitungsführungskanäle | lose |
| Befestigungsart | Bodenlochung |
| Bodenlochung | mit Bodenlochung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,3068 kg CO2e / 1 Meter |
| Dimension | 20x30x2000 |
| Farbe | zink |
| Funktionserhalt | ja |
| Halogenfrei | ja |
| Kabelhalteklammer | nein |
| Kanalverbinder | nein |
| Lieferung auf Rolle | nein |
| Nutzquerschnitt | 616 mm² |
| Oberfläche | bandverzinkt |
| Schutzart | IP30 |
| Schutzfolie | nein |
| Schutzgrad IK-Code | IK10 |
| Temperatureinsatzbereich max. | 90 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparent | nein |
| Werkstoff | Stahl |

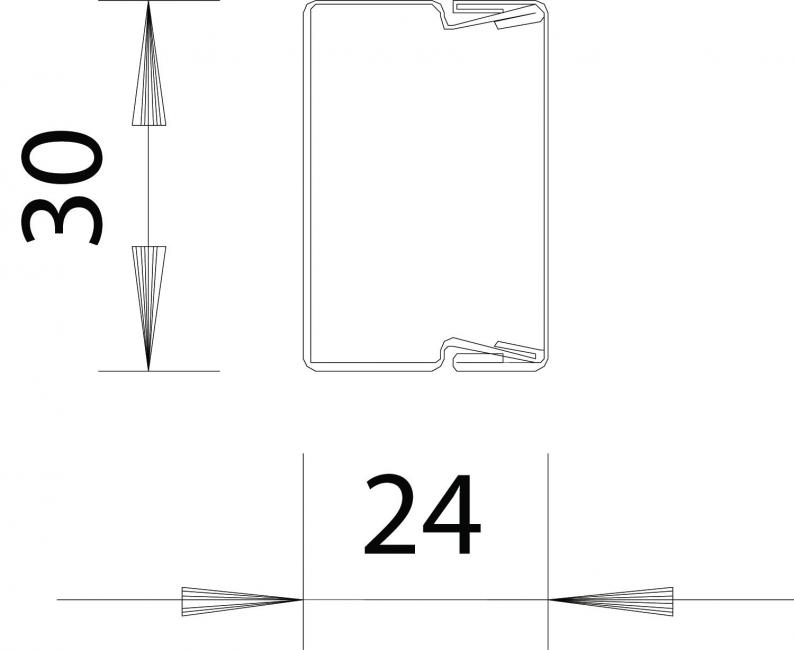

Abmessungen
| Breite | 30 mm |
|---|---|
| Höhe | 24 mm |
| Länge | 2000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 6249744
Kantenschutzring KSR 20030, für LKM-Kanal Typ 20030Typ
LKM KSR20030
kl. VKE: 5 Stück
5Stück
Art.Nr. 6249774
Endstück, für Leitungsführungskanal Typ LKM 20030Typ
LKM EK20030
kl. VKE: 5 Stück
5Stück
Ausführungen
Typ
Breite
Länge
Werkstoff
Höhe
Oberfläche
Art.Nr.
LKM20030FS
30 mm
2000 mm
Stahl
24 mm
bandverzinkt
6246974
LKM20030RW
30 mm
2000 mm
Stahl
24 mm
bandverzinkt / kunststoffbeschichtet
6248470
Oberfläche
LKM20030FS
Art.Nr.
6246974
Breite
30 mm
Länge
2000 mm
Werkstoff
Stahl
Höhe
24 mm
Oberfläche
bandverzinkt
LKM20030RW
Art.Nr.
6248470
Länge
2000 mm
Breite
30 mm
Höhe
24 mm
Oberfläche
bandverzinkt / kunststoffbeschichtet
Werkstoff
Stahl
