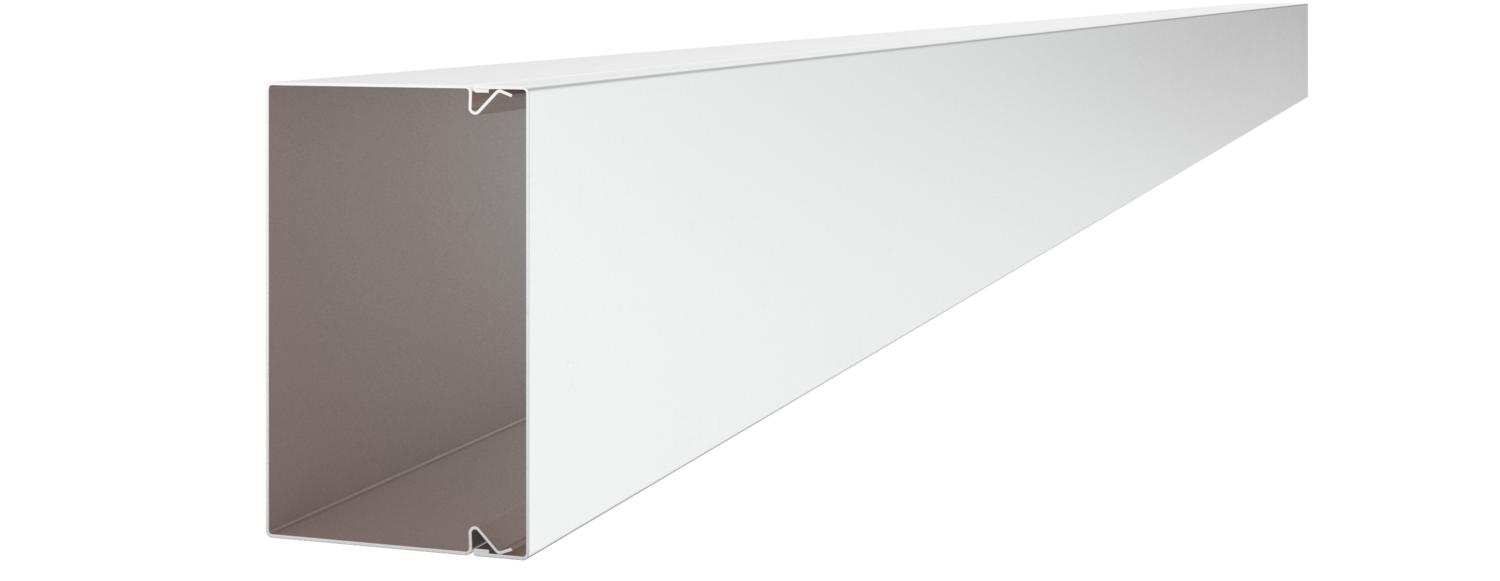

Leitungsführungskanal, Typ LKM 60100
Typ LKM60100RW
|Art.Nr. 6248624
|EAN 4012196313815
Art.Nr. / Typ
Länge
Breite
Höhe
Oberfläche
Werkstoff
Stahl
kl. VKE: 2 m
2m
m
Beschreibung
Kanaloberteil und -unterteil mit Bodenlochung. Der Potentialausgleich ist ohne weitere Hilfsmittel zwischen Unter- und Oberteil gewährleistet. Der LKM Leitungsführungskanal Typ LKM 60100 ist als Verlegesystem für Funktionserhalt nach DIN 4102 Teil 12 geprüft. Bitte beachten Sie die im Bereich BSS Brandschutz-Systeme geprüften Kabeltypen!
Auf dem Boden ist eine Schlaufenlochung, die zur Aufnahme der Trennwand dient.
Auf dem Boden ist eine Schlaufenlochung, die zur Aufnahme der Trennwand dient.
Technische Daten
Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 64 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Anzahl der Leitungen NYM 3 x 1,5 mm² Ø 10,5 mm (ohne Dose) | 36 |
| Anzahl der Leitungen NYM 5 x 1,5 mm² Ø 12,0 mm (ohne Dose) | 32 |
| Anzahl der Leitungen NYM 3 x 2,5 mm² Ø 11,5 mm (ohne Dose) | 32 |
| Nutzquerschnitt | 6038 mm² |
| Halogenfrei | ja |
| Anzahl der festen Trennwände | 0 |
| Anzahl der steckbaren Trennwände | 1 |
| Kabelhalteklammer | nein |
| Schutzfolie | nein |
| Kanalverbinder | nein |
| Schutzart | IP30 |
| Lieferung auf Rolle | nein |
| Schutzgrad IK-Code | IK10 |
| Transparent | nein |
| Befestigungsart | Bodenlochung |
| Ausführung Deckel Leitungsführungskanäle | lose |
| Bodenlochung | mit Bodenlochung |
| Temperatureinsatzbereich min. | -5 °C |
| Temperatureinsatzbereich max. | 90 °C |
| Dimension | 60x100x2000 |
| Oberfläche | bandverzinkt / kunststoffbeschichtet |
| Werkstoff | Stahl |
| Farbe | reinweiß; RAL 9010 |
| Antibakterielle Behandlung | nein |
Umweltdaten
0,2586 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| Verpackung ohne Kunststoff | Ja |
|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2586 kg CO2e / 1 Meter |
|---|
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 6249754
Kantenschutzring KSR 60100, für LKM-Kanal Typ 60100Typ
LKM KSR60100
kl. VKE: 5 Stück
5Stück
Stück
Art.Nr. 6249817
Endstück, für Leitungsführungskanal Typ LKM 60100Typ
LKM E60100RW
kl. VKE: 10 Stück
10Stück
Stück
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (4)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Oberfläche
Werkstoff
Art.Nr.
LKM60100FS
2000
100
64
bandverzinkt
Stahl
6247113
LKM60100RW
2000
100
64
bandverzinkt / kunststoffbeschichtet
Stahl
6248624
