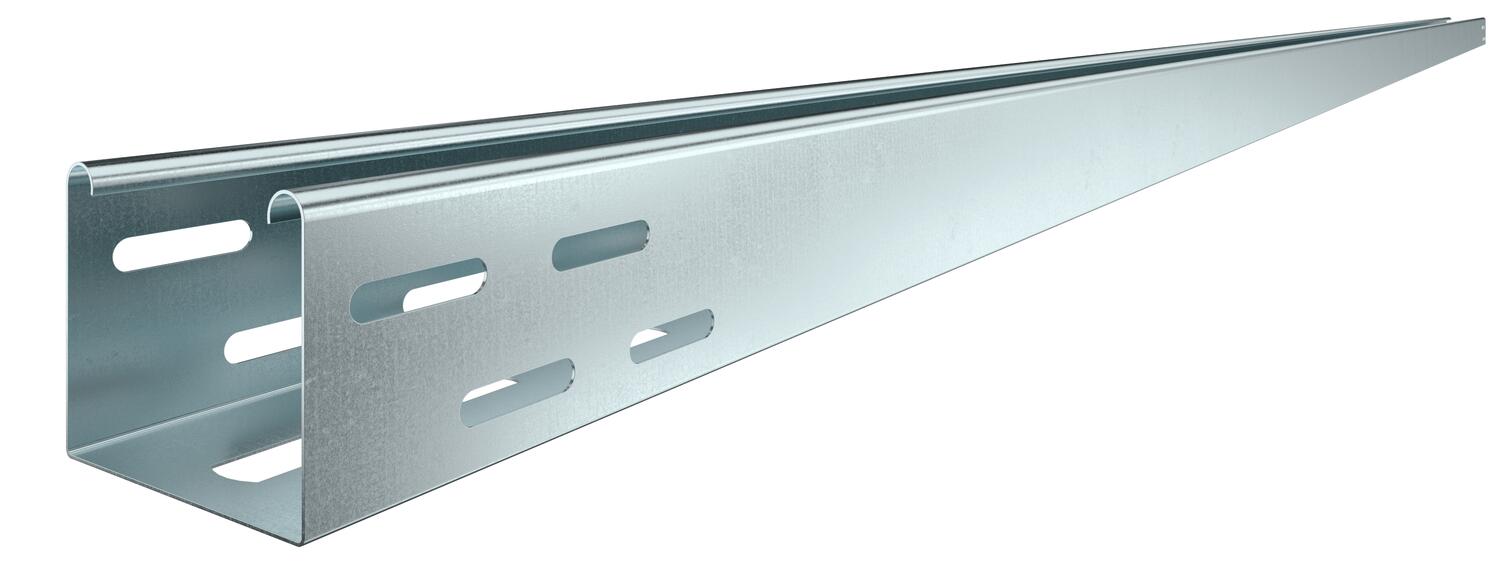

Leuchtenträgerrinne FS
Typ LTR 3000 FS | OBO Art.Nr. 6055810 | EAN 4012196943876
Art.Nr. / Typ
Länge
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
75 mm
Blechstärke
0,75 mm
kl. VKE: 3 m
3m
Beschreibung
Leuchtenträgerrinne mit gelochtem Boden zur Befestigung von Leuchten und zur Durchführung von Leitungen.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Bei der weißen Ausführung handelt es sich um eine Sichtflächenbeschichtung.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 0,75 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,7973 kg CO2e / 1 Meter |
| Dimension | 60x75x3000 |
| Farbe | zink |
| Montagelochung im Boden | ja |
| Nutzquerschnitt | 42 cm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Werkstoff | Stahl |
Abmessungen
| Breite | 75 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
Belastungen
| Stützabstand 1,5m | 0,8 kN/m |
|---|---|
| Stützabstand 2,0m | 0,55 kN/m |
| Stützabstand 2,5m | 0,35 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Werkstoff
Breite
Länge
Blechstärke
OBO Art.Nr.
LTR 3000 FS
bandverzinkt
Stahl
75 mm
3000 mm
0,75 mm
6055810
LTR 6000 FS
bandverzinkt
Stahl
75 mm
6000 mm
0,75 mm
6055812
Länge
LTR 3000 FS
OBO Art.Nr.
6055810
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
75 mm
Länge
3000 mm
Blechstärke
0,75 mm
LTR 6000 FS
OBO Art.Nr.
6055812
Breite
75 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Blechstärke
0,75 mm
Länge
6000 mm
