Leuchtenträgerrinne FS

Leuchtenträgerrinne FS

Art.Nr. 6055812 | EAN 4012196943937

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
75 mm
Oberfläche
bandverzinkt
Blechstärke
0,75 mm
Werkstoff
Stahl

kl. VKE: 6 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

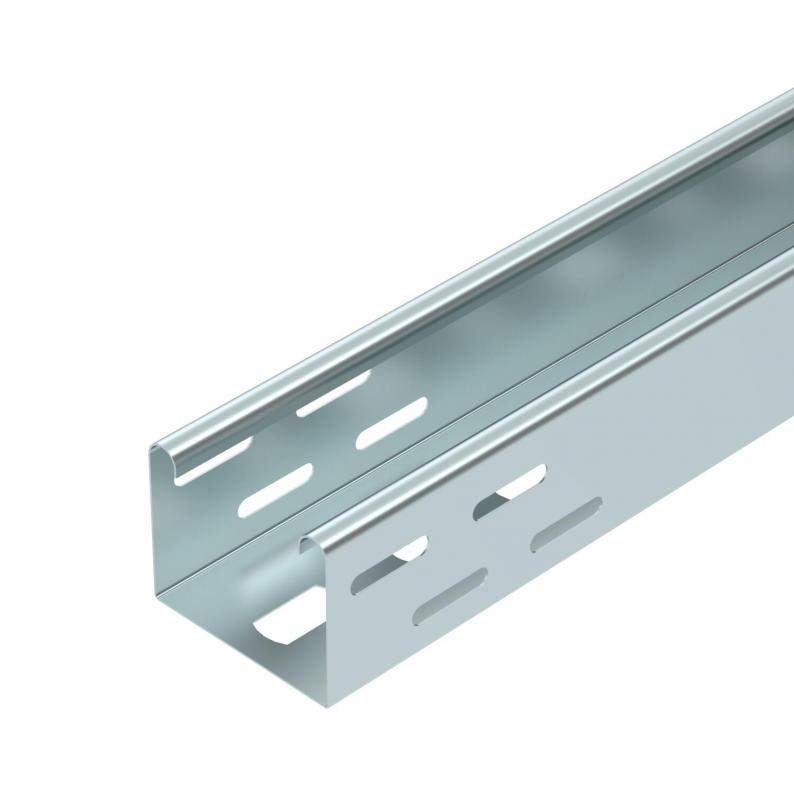

Leuchtenträgerrinne mit gelochtem Boden zur Befestigung von Leuchten und zur Durchführung von Leitungen.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Kabelrinne, Seitenhöhe 60 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke0,75 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate2,8026 kg CO2e / 1 Meter

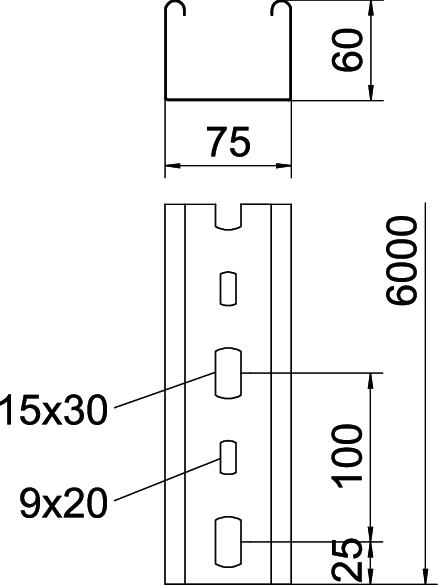

Dimension60x75x6000
Farbezink
Montagelochung im Bodenja
Nutzquerschnitt42 cm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
WerkstoffStahl

Abmessungen

Breite75 mm
Höhe60 mm
Länge6000 mm

Belastungen

Stützabstand 1,5m0,8 kN/m
Stützabstand 2,0m0,55 kN/m
Stützabstand 2,5m0,35 kN/m
Stützabstand 3,0m0,25 kN/m
Belastungsdiagramm Leuchtenträgerrinne Typ LTR

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
DRL 075 FS

kl. VKE: 3 m

Art.Nr. 6068150

Längsverbinder-Set FS
Typ
RV 607 FS

kl. VKE: 10 Stück

Typ
MAH LTR FS

kl. VKE: 25 Stück

Ausführungen

Länge
LTR 3000 FS
Art.Nr.
6055810
Länge
3000 mm
Breite
75 mm
Oberfläche
bandverzinkt
Blechstärke
0,75 mm
Werkstoff
Stahl
LTR 6000 FS
Art.Nr.
6055812
Werkstoff
Stahl
Länge
6000 mm
Oberfläche
bandverzinkt
Blechstärke
0,75 mm
Breite
75 mm
