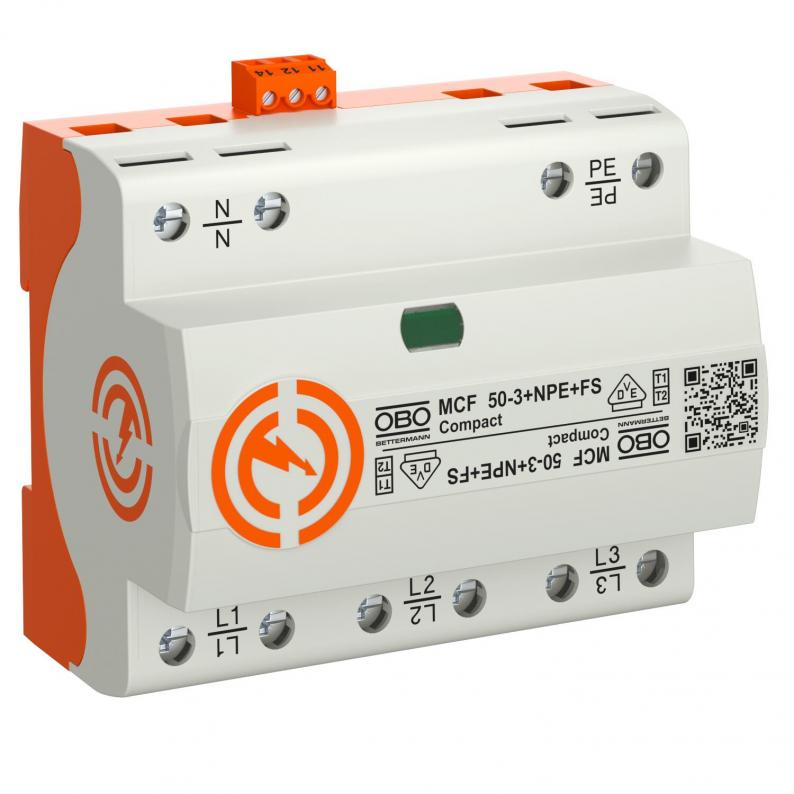

LightningController Compact - MCF50

Typ MCF50-3+NPE+FS

Art.Nr. 5096979

EAN 4012197477028

Datenblatt (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5096979 / MCF50-3+NPE+FS

Schutzart

IP20

Fernsignalisierung

Blitzstoßstrom (10/350 μs)

12,5 kA

Höchste Dauerspannung AC

255 V

Ausführung der Pole

3+N/PE

kl. VKE: 1 Stück

Stück

Kontakt Fachhändler finden

Beschreibung

Kombiableiter, Blitzstrom- und Überspannungsableiter Typ 1+2

• Schutzpegel <1,5 kV
• zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 50 kA (10/350) 3+NPE
• Folgestromlöschfähigkeit Ifi 50 kA, Ableitervorsicherung bis 315 A gL/gG
• erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich
• gekapselte nicht ausblasende Funkenstrecken-Ableiter zum Einsatz in Verteilergehäusen

Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Compact Schutzgerät

Technische Daten

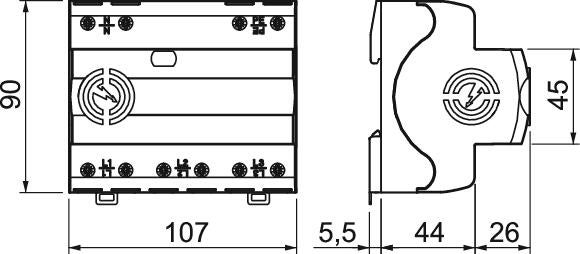

Abmessungen

Länge	90 mm
Breite	107 mm
Höhe	70 mm

Technische Daten

Polzahl	4
Netzform	TN-C
Signalisierung am Gerät	optisch
Schutzart	IP20
Höchste Dauerspannung (L-N)	255 V
Höchste Dauerspannung (N-PE)	255 V
Nennableitstoßstrom (8/20 µs) [L-N]	35 kA
Nennableitstoßstrom (8/20 µs) [N-PE]	100 kA
Blitzstoßstrom (10/350) [gesamt]	50 kA
Gehäusewerkstoff Überspannungsschutzbauteile	PA UL 94 V-0
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	100 kA
Fernsignalisierung	ja
Nennspannung AC (50 / 60 Hz)	230 V
Blitzstoßstrom (10/350 μs)	12,5 kA
Schutzpegel [L-N]	≤1,5
Höchste Dauerspannung AC	255 V
Nennableitstoßstrom (8/20 µs)	35 kA
Ausführung der Pole	3+N/PE
Montageart	Hutschiene 35 mm
Max. netzseitiger Überstromschutz	315 A
Schaltleistung AC	250V/ 1,5A
Schaltleistung DC	250V/ 0,1A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	50 kA eff
TOV-Spannung [L-N] - withstand mode - 5 s	440 V
TOV-Spannung [L-N] - fail safe mode - 120 min	442 V
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
SPD nach UL 1449	Type 4
Mindestabstand	0 mm
Netzform TN	ja
Netzform TN-C	ja
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Drehmoment	5 Nm
SPD nach IEC 61643-1	class I+II
SPD nach EN 61643-11	Typ 1+2
Maximaler Ableitstoßstrom (8/20 μs)	50 kA
Folgestromlöschvermögen (eff) [N-PE]	50 kA
Ansprechzeit	<100 ns
Maximale Vorsicherung	315 A
Temperatureinsatzbereich min.	-40 °C
Temperatureinsatzbereich max.	80 °C
Dimension	255V
Luftfeuchtigkeit max.	95 %
Luftfeuchtigkeit min.	5 %

Anschlussmöglichkeiten

Leiterquerschnitt flexibel (feindrähtig) min.	1,5 mm²
Leiterquerschnitt flexibel (feindrähtig) max.	25 mm²
FM-Kontakte	Wechsler
Anschlussquerschnitt FM-Klemmen min.	0,5 mm²
Anschlussquerschnitt FM-Klemmen max.	1,5 mm²
Anschlussquerschnitt FM-Klemmen min.	28 AWG
Anschlussquerschnitt FM-Klemmen max.	16 AWG
Ableitstoßstrom (8/20 µs) [gesamt]	50 kA
Leiterquerschnitt flexibel (feindrähtig) min.	16 AWG
Leiterquerschnitt flexibel (feindrähtig) max.	3 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	35 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	16 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.	2 AWG
Gemeinsamer Schutzpegel [L-PE]	2,5 kV
