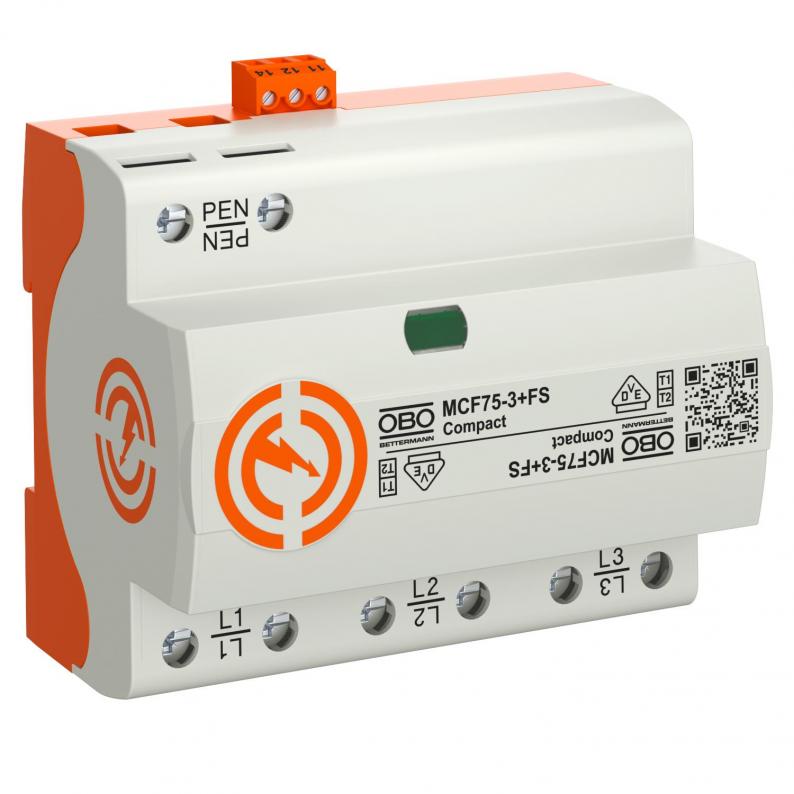

LightningController Compact - MCF75
Typ MCF75-3+FS | Art.Nr. 5096981 | EAN 4012196487325
Art.Nr. / Typ
5096981 / MCF75-3+FS
Schutzart
IP20
Fernsignalisierung
ja
Ausführung der Pole
3
kl. VKE: 1 Stück
1Stück
Beschreibung
Kombiableiter, Blitzstrom- und Überspannungsableiter Typ 1+2
• Schutzpegel ≤ 1,5 kV
• zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 75 kA (10/350) 3-polig
• netzfolgestromlöschend 50 kA Ipeak, Ableitervorsicherung bis 315 A gL/gG
• erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich
• gekapselte, nicht ausblasende Funkenstrecken-Ableiter zum Einsatz in Verteilergehäusen
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Compact Schutzgerät
• Schutzpegel ≤ 1,5 kV
• zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen 75 kA (10/350) 3-polig
• netzfolgestromlöschend 50 kA Ipeak, Ableitervorsicherung bis 315 A gL/gG
• erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich
• gekapselte, nicht ausblasende Funkenstrecken-Ableiter zum Einsatz in Verteilergehäusen
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Compact Schutzgerät
Technische Daten
Abmessungen
| Länge | 90 mm |
|---|---|
| Breite | 107 mm |
| Höhe | 70 mm |
Technische Daten
| Polzahl | 3 |
|---|---|
| Netzform | TN-C |
| Signalisierung am Gerät | optisch |
| Schutzart | IP20 |
| Blitzstoßstrom (10/350) [gesamt] | 75 kA |
| Gehäusewerkstoff Überspannungsschutzbauteile | PA UL 94 V-0 |
| Fernsignalisierung | ja |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Blitzstoßstrom (10/350 μs) | 25 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennableitstoßstrom (8/20 µs) | 35 kA |
| Ausführung der Pole | 3 |
| Montageart | Hutschiene 35 mm |
| Max. netzseitiger Überstromschutz | 315 A |
| Schaltleistung AC | 250V/ 1,5A |
| Schaltleistung DC | 250V/ 0,1A |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 50 kA eff |
| TOV-Spannung [L-N] - withstand mode - 5 s | 440 V |
| TOV-Spannung [L-N] - fail safe mode - 120 min | 442 V |
| SPD nach UL 1449 | Type 4 |
| Mindestabstand | 0 mm |
| Zulassungen | VDE, UL |
| Leiterquerschnitt flexibel (feindrähtig) max. | 3 AWG |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Drehmoment | 5 Nm |
| SPD nach IEC 61643-1 | class I+II |
| SPD nach EN 61643-11 | Typ 1+2 |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Ansprechzeit | <100 ns |
| Maximale Vorsicherung | 315 A |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Dimension | 255V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,7009 kg CO2e / 1 Stück |
Anschlussmöglichkeiten
| Leiterquerschnitt flexibel (feindrähtig) max. | 25 mm² |
|---|---|
| Leiterquerschnitt flexibel (feindrähtig) min. | 1,5 mm² |
| FM-Kontakte | Wechsler |
| Anschlussquerschnitt FM-Klemmen max. | 1,5 mm² |
| Anschlussquerschnitt FM-Klemmen min. | 0,5 mm² |
| Anschlussquerschnitt FM-Klemmen max. | 16 AWG |
| Anschlussquerschnitt FM-Klemmen min. | 28 AWG |
| Ableitstoßstrom (8/20 µs) [gesamt] | 75 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 1,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 16 AWG |
