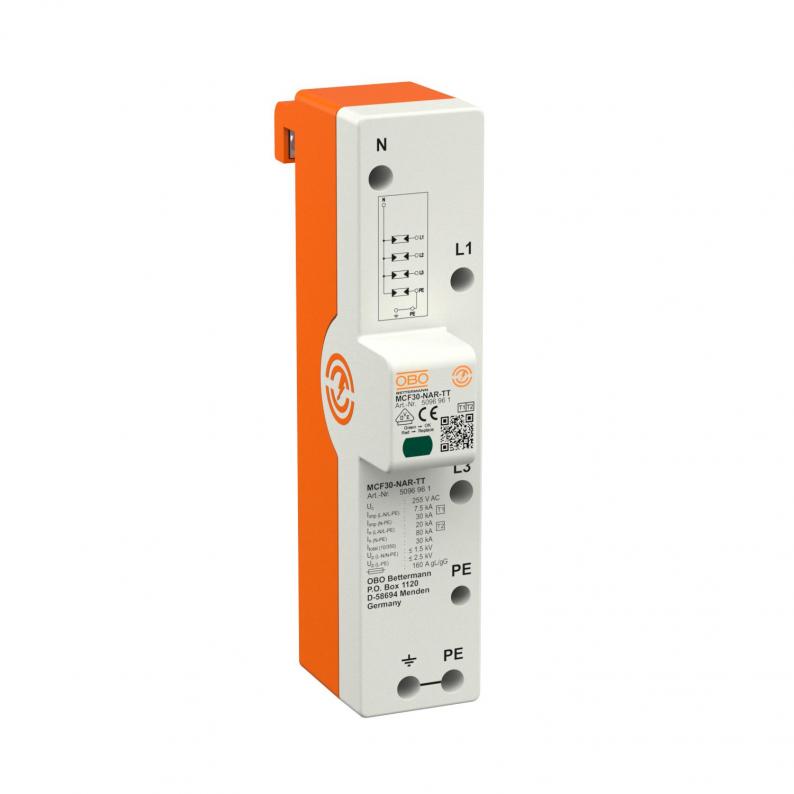

LightningController - MCF30-NAR-TT

LightningController - MCF30-NAR-TT

Typ MCF30-NAR-TT | Art.Nr. 5096961 | EAN 4012196585564

Alle Ausführungen anzeigen
Art.Nr. / Typ
Fernsignalisierung
Blitzstoßstrom (10/350 μs)
Höchste Dauerspannung AC
Schutzart
IP20
Ausführung der Pole
3+N/PE

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S- und TT-Systeme

• Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
• Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis 30 kA (10/350) 3+NPE
• Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53)
• Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
• Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100

Anwendung: Gebäude mit Freileitungseinspeisung.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • RoHS conform
  • 230/400 V-System
  • Kombinationsschutzgerät aus Typ 1 und Typ 2
  • Übergang von LPZ 0 bis 2.
  • halogenfrei; ohne Chlor, Fluor und Brom
  • CO₂-Fußabdruck (PCF)

Technische Daten

Abmessungen

Länge226 mm
Breite50 mm
Höhe109 mm

Technische Daten

NetzformTN-S, TT
Signalisierung am Gerätoptisch
SchutzartIP20
Höchste Dauerspannung (L-N)255 V
Höchste Dauerspannung (N-PE)255 V
Nennableitstoßstrom (8/20 µs) [L-N]20 kA
Nennableitstoßstrom (8/20 µs) [N-PE]80 kA
Blitzstoßstrom (10/350) [gesamt]30 kA
Gehäusewerkstoff ÜberspannungsschutzbauteilePA UL 94 V-0
Maximaler Ableitstoßstrom (8/20 μs) [L-N]50 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]100 kA
Fernsignalisierungnein
Nennspannung AC (50 / 60 Hz)230 V
Blitzstoßstrom (10/350 μs)7,5 kA
Schutzpegel [L-N]≤1,5
Höchste Dauerspannung AC255 V
Nennableitstoßstrom (8/20 µs)20 kA
Ausführung der Pole3+N/PE
MontageartSammelschiene 40 mm
Max. netzseitiger Überstromschutz160 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz50 kA eff
TOV-Spannung [L-N] - withstand mode - 5 s440 V
TOV-Spannung [L-N] - fail safe mode - 120 min442 V
TOV-Spannung [N-PE] - withstand mode - 200 ms1200 V
Mindestabstand0 mm
ZulassungenVDE
Ausführung3+NPE
Leiterquerschnitt flexibel (feindrähtig) max.2 AWG
Netzform TNja
Netzform TN-C-Sja
Netzform TN-Sja
Netzform TTja
Betriebstemperatur min.-40 °C
Betriebstemperatur max.80 °C
Drehmoment3,5 Nm
SPD nach IEC 61643-1class I+II
SPD nach EN 61643-11Typ 1+2
Maximaler Ableitstoßstrom (8/20 μs)50 kA
Folgestromlöschvermögen (eff) [N-PE]0,1 kA
Ansprechzeit<100 ns
Maximale Vorsicherung160 A
Temperatureinsatzbereich min.-40 °C
Temperatureinsatzbereich max.80 °C
Dimension255V
CO2 Fußabdruck (GWP) Cradle-to-Gate5,6578 kg CO2e / 1 Stück

Anschlussmöglichkeiten

Leiterquerschnitt flexibel (feindrähtig) min.10 mm²
Leiterquerschnitt flexibel (feindrähtig) max.35 mm²
Ableitstoßstrom (8/20 µs) [gesamt]80 kA
Leiterquerschnitt starr (ein-/mehrdrähtig) min.10 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.7 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.2 AWG
Gemeinsamer Schutzpegel [L-PE]2,5 kV
