Mittenabhängung Kabelrinne, Seitenhöhe 60 FT

Mittenabhängung Kabelrinne, Seitenhöhe 60 FT

Typ MAH 60 100 FT | OBO Art.Nr. 6358752 | EAN 4012196947171

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Maß B
Farbe
zink
Lochdurchmesser
10,5 mm
Länge
40 mm

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

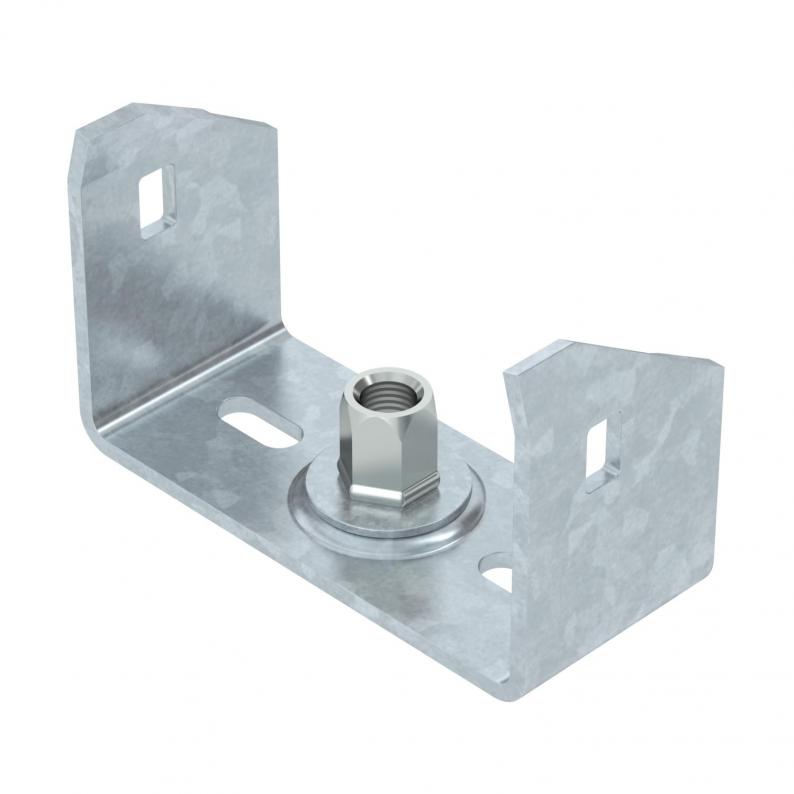

Mittenabhängung für Kabelrinnen mit eingerolltem Seitenholm in der Seitenhöhe 60 mm.

Die Mittenabhängung verfügt über eine drehbar angeordnete Gewindehülse M10. Bei der Belegung bitte auf gleichmäßige Verteilung der Last achten (einseitige Belegung vermeiden).

Die Breiten 100, 150 und 200 mm haben zusätzliche Bodenlochungen, um die Mittenabhängung bei Verwendung für den Funktionserhalt gemäß DIN 4102 Teil 12 mit dem Rinnenboden verschrauben zu können.

  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Mittenabhängung von Kabelrinnen
  • Kabelrinne, Seitenhöhe 60 mm
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Ausführungeingehängt
CO2 Fußabdruck (GWP) Cradle-to-Gate0,5463 kg CO2e / 1 Stück
DimensionB100mm
F in kN1,3 kN
Farbezink
Funktionserhaltnein
für Breite max.100 mm
für Breite min.100
Geeignet für Gewindestange metrisch10
Lochdurchmesser10,5 mm
Oberflächetauchfeuerverzinkt
Verstellbarnein
WerkstoffStahl

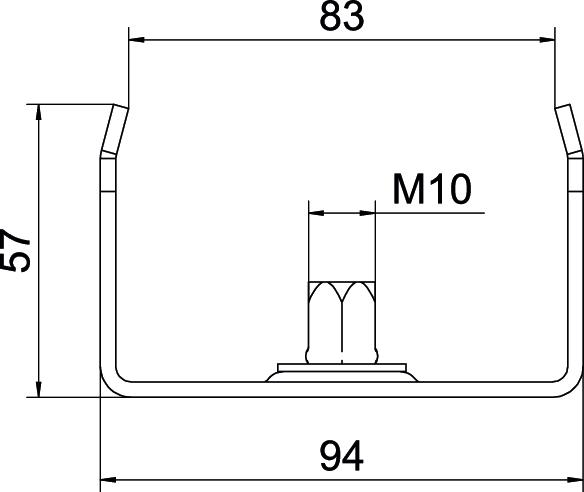

Abmessungen

Breite100 mm
Höhe57 mm
Länge40 mm
Maß B94 mm
Maß b84 mm
Maß B184 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (3)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (1)

Ausführungen

Breite
Maß B
MAH 60 100 FT
OBO Art.Nr.
6358752
Farbe
zink
Lochdurchmesser
10,5 mm
Länge
40 mm
Breite
100 mm
Maß B
94 mm

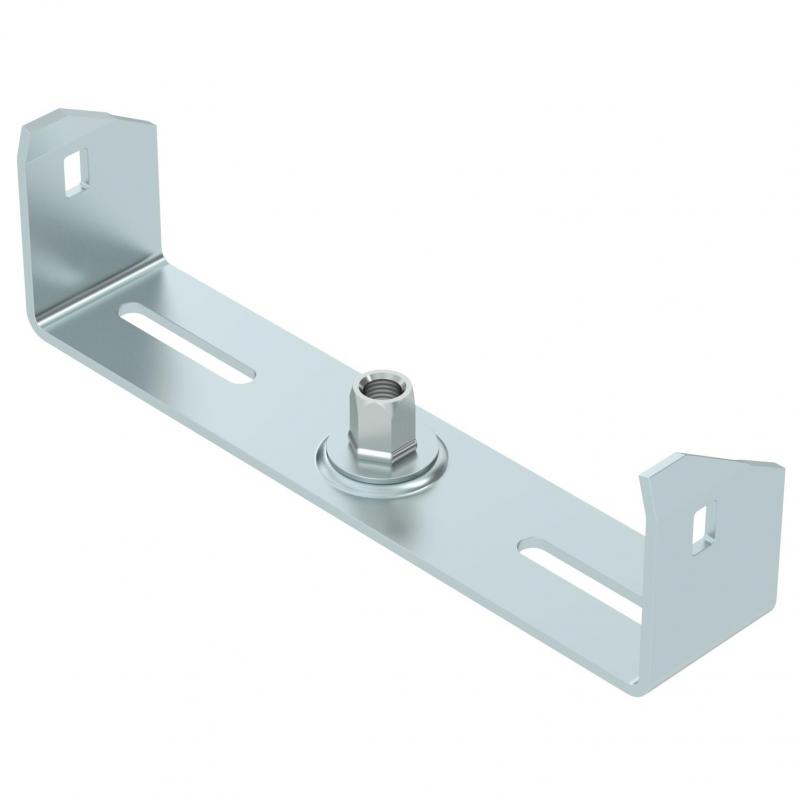

MAH 60 200 FT
OBO Art.Nr.
6358760
Lochdurchmesser
10,5 mm
Maß B
195 mm
Länge
40 mm
Breite
200 mm
Farbe
zink
MAH 60 300 FT
OBO Art.Nr.
6358764
Breite
300 mm
Lochdurchmesser
10,5 mm
Farbe
zink
Länge
40 mm
Maß B
295 mm
