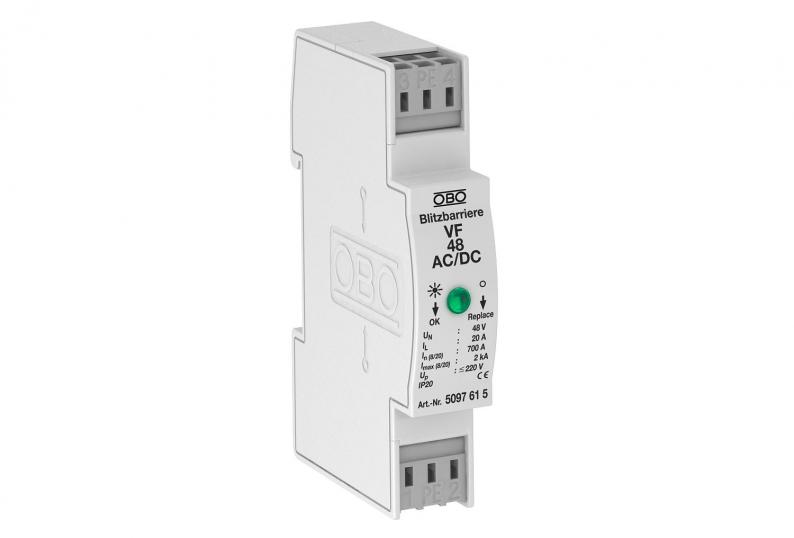

MSR-Schutz für 2-polige Stromversorgung 48 V
Typ VF48-AC/DC | Art.Nr. 5097615 | EAN 4012195578130
Art.Nr. / Typ
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Schutzart
IP20
Ausführung der Pole
2
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutz / Netzfeinschutz Typ 3 nach EN 61643-11
• Geeignet für Gleich- und Wechselspannungs-Systeme
• Mit optischer Funktionsanzeige
• Mit montagefreundlichen, schraublosen Anschlussklemmen
• Im platzsparenden 17,5 mm Rastermaß
• Y-Schaltung
Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
• Geeignet für Gleich- und Wechselspannungs-Systeme
• Mit optischer Funktionsanzeige
• Mit montagefreundlichen, schraublosen Anschlussklemmen
• Im platzsparenden 17,5 mm Rastermaß
• Y-Schaltung
Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
Technische Daten
Technische Daten
| Polzahl | 3 |
|---|---|
| Netzform | sonstige |
| Ausblasend | nein |
| Signalisierung am Gerät | optisch |
| Schutzpegel Ader - Ader | <220 V |
| Schutzpegel Ader - Erde | <1200 V |
| Schutzart | IP20 |
| Explosionsgeprüfte Ausführung | nein |
| Fernsignalisierung | nein |
| Prüfklasse Typ 3 | ja |
| Nennspannung AC (50 / 60 Hz) | 48 V |
| Höchste Dauerspannung AC | 60 V |
| Höchste Dauerspannung DC | 80 V |
| Nennableitstoßstrom (8/20 µs) | 0,7 kA |
| Ausführung der Pole | 2 |
| Montageart | Hutschiene 35 mm |
| Max. netzseitiger Überstromschutz | 20 |
| Ausführung | 48 V Version |
| Nennlaststrom (Ein- / Ausgangsklemme) | 20 A |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 80 °C |
| SPD nach IEC 61643-1 | class III |
| SPD nach EN 61643-11 | Typ 3 |
| LPZ | 2→3 |
| Maximaler Ableitstoßstrom (8/20 μs) | 2 kA |
| Ansprechzeit | <25 ns |
| Maximale Vorsicherung | 20 A |
| Temperatureinsatzbereich min. | -40 °C |
| Temperatureinsatzbereich max. | 80 °C |
| Dimension | 48V AC |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,4262 kg CO2e / 1 Stück |
Anschlussmöglichkeiten
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 0,14 mm² |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Schutzart
Höchste Dauerspannung AC
Höchste Dauerspannung DC
Ausführung der Pole
Art.Nr.
VF12-AC DC
IP20
13,5
18
2
5097453
VF24-AC/DC
IP20
34
46
2
5097607
VF48-AC/DC
IP20
60
80
2
5097615
VF230-AC/DC
IP20
255
350
2
5097650
Höchste Dauerspannung AC
Höchste Dauerspannung DC
VF12-AC DC
Art.Nr.
5097453
Schutzart
IP20
Höchste Dauerspannung AC
13,5
Höchste Dauerspannung DC
18
Ausführung der Pole
2
VF24-AC/DC
Art.Nr.
5097607
Schutzart
IP20
Höchste Dauerspannung AC
34
Höchste Dauerspannung DC
46
Ausführung der Pole
2
VF48-AC/DC
Art.Nr.
5097615
Schutzart
IP20
Höchste Dauerspannung AC
60
Höchste Dauerspannung DC
80
Ausführung der Pole
2
VF230-AC/DC
Art.Nr.
5097650
Schutzart
IP20
Höchste Dauerspannung AC
255
Höchste Dauerspannung DC
350
Ausführung der Pole
2
