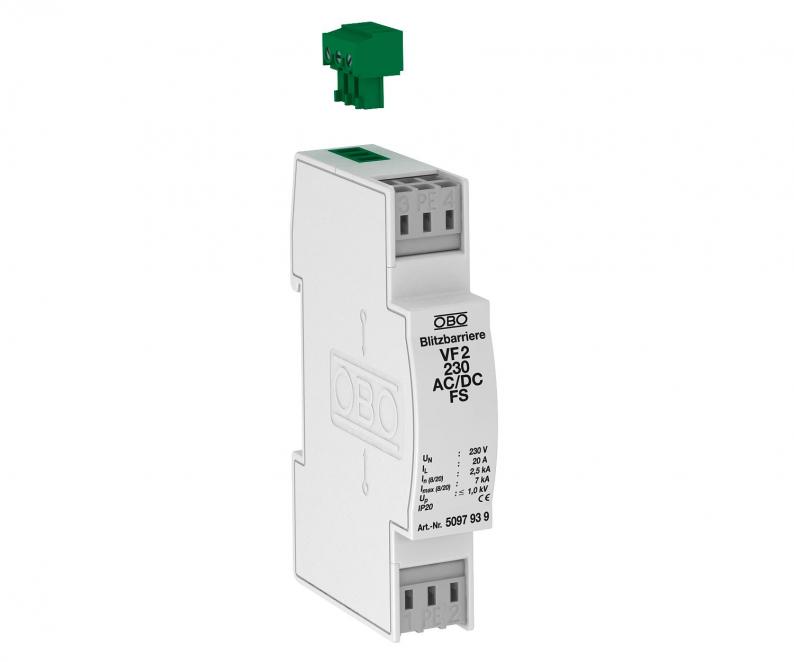

MSR-Schutz für 2-polige Stromversorgung mit leckstromfreier Fernsignalisierung 230 V AC/DC

Typ VF2-230-AC/DC-FS | Art.Nr. 5097939 | EAN 4012195578260

Datenblatt (PDF)

Konformitätserklärung (PDF)

RoHS (PDF)

REACH (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5097939 / VF2-230-AC/DC-FS

Schutzart

IP20

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Überspannungsschutz / Netzfeinschutz Typ 3 nach EN 61643-11 mit leckstromfreier Fernsignalisierung

• mit Fernsignalisierung: potentialfreier Öffnerkontakt zur Funktionsüberwachung
• mit montagefreundlichen, schraublosen Anschlussklemmen
• im platzsparenden 17,5-mm-Rastermaß
• Y-Schaltung

Anwendung: Universeller Einsatz auf 35-mm-Hutprofilschiene.

Technische Daten

Polzahl	3
Netzform	sonstige
Ausblasend	nein
Signalisierung am Gerät	keine
Schutzpegel Ader - Ader	< 1000 V
Schutzpegel Ader - Erde	< 1400 V
Schutzart	IP20
Fernsignalisierung	ja
Prüfklasse Typ 3	ja
Schutzpegel [L-N]	≤1000
Höchste Dauerspannung AC	255 V
Höchste Dauerspannung DC	350 V
Nennableitstoßstrom (8/20 µs)	2,5 kA
Montageart	Hutschiene 35 mm
Nennlaststrom (Ein- / Ausgangsklemme)	20 A
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
SPD nach IEC 61643-1	class III
SPD nach EN 61643-11	Typ 3
LPZ	2→3
Maximaler Ableitstoßstrom (8/20 μs)	7 kA
Ansprechzeit	<25 ns
Temperatureinsatzbereich max.	80 °C
Temperatureinsatzbereich min.	-40 °C
Dimension	230V AC
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,602 kg CO2e / 1 Stück

Anschlussmöglichkeiten

FM-Kontakte	Öffner
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	0,14 mm²
