Nivellierbare Kassette für Revisionsöffnung, RKN, Edelstahl

Nivellierbare quadratische Kassette "blind" für die Herstellung einer Revisionsöffnung der Nenngröße 9. Einbau in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Nur für glatte Bodenbeläge geeignet.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Es können 3 Abdeckplatten APMT5 installiert werden.

Technische Daten

Anzahl Universalträger	3 x UT4
Ausführung	quadratisch
Ausführung Leitungsauslass	Kein Leitungsauslass
Bodenausschnitt/Montageöffnung	244x244
Bodenbelagdicke	20 mm
Bodenpflege	nass
Breite Einbaumaß	244 mm
Dimension	243x243x100
Einbautiefe	105 mm
Entkoppelbar	nein
Fußbodenhöhe max.	150 mm
Fußbodenhöhe min.	105 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für Hohlbodeneinbau	ja
Geräteträger zur Aufnahme von Gerätebechern	nein
Länge Einbaumaß	244 mm
Nenngröße für Geräteeinbaueinheiten	9
Nivellierbereich max.	150 mm
Nivellierbereich min.	105 mm
Norm	EN 50085-2-2
Schutzart (IP) im genutzten Zustand	IP00
Schutzart (IP) im ungenutzten Zustand	IP55
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT4
Vertikale Last, große Fläche	bis 15.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Edelstahl, rostfrei
Zulassungen	VDE

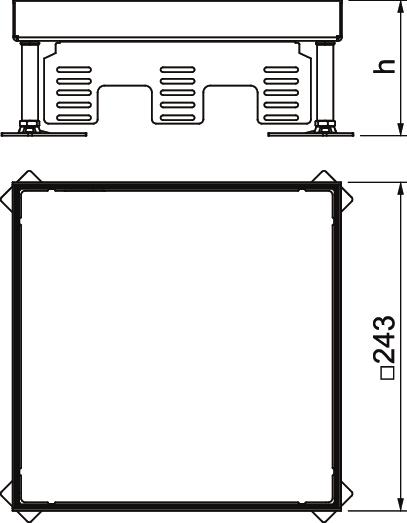

Abmessungen

Breite	243 mm
Höhe	105 mm
Länge	243 mm
Maß h	105 mm

Downloads

0 ausgewählt

Datenblatt (2)

Kataloge & Broschüren (2)

Erklärungen (2)

Zertifikate (1)

Artikelbilder (2)

Ausführungen

Bodenbelagdicke

Fußbodenhöhe max.

Maß h

Fußbodenhöhe min.

RKN3 9 VS 20

Art.Nr.

7408970

Nenngröße für Geräteeinbaueinheiten

Bodenbelagdicke

20 mm

Ausführung Leitungsauslass

Kein Leitungsauslass

Fußbodenhöhe max.

150 mm

Maß h

105 mm

Fußbodenhöhe min.

105 mm

RKN3 9 VS 25

Art.Nr.

7408974

Nenngröße für Geräteeinbaueinheiten

Fußbodenhöhe max.

155 mm

Ausführung Leitungsauslass

Kein Leitungsauslass

Bodenbelagdicke

25 mm

Maß h

110 mm

Fußbodenhöhe min.

110 mm
