Nivellierbare Kassette für Revisionsöffnung, RKN, Messing
Nivellierbare Kassette für Revisionsöffnung, RKN, Messing
Art.Nr. 7408952 | EAN 4012197278199
Art.Nr. / Typ
Fußbodenhöhe min.
Maß h
Bodenbelagdicke
Fußbodenhöhe max.
Nenngröße für Geräteeinbaueinheiten
4
kl. VKE: 1 Stück
1Stück
Beschreibung
Nivellierbare quadratische Kassette "blind" für die Herstellung einer Revisionsöffnung der Nenngröße 4. Einbau in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Nur für glatte Bodenbeläge geeignet.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden.
Technische Daten
Technische Daten
| Anzahl Universalträger | 2 x UT3 |
|---|---|
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Kein Leitungsauslass |
| Bodenausschnitt/Montageöffnung | 201x201 |
| Bodenbelagdicke | 20 mm |
| Bodenpflege | nass |
| Breite Einbaumaß | 201 mm |
| Dimension | 199x199x100 |
| Einbautiefe | 105 mm |
| Entkoppelbar | nein |
| Fußbodenhöhe max. | 150 mm |
| Fußbodenhöhe min. | 105 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Länge Einbaumaß | 201 mm |
| Nenngröße für Geräteeinbaueinheiten | 4 |
| Nivellierbereich max. | 150 mm |
| Nivellierbereich min. | 105 mm |
| Norm | EN 50085-2-2 |
| Schutzart (IP) im genutzten Zustand | IP00 |
| Schutzart (IP) im ungenutzten Zustand | IP55 |
| Schutzgrad IK-Code | IK10 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT3 |
| Vertikale Last, große Fläche | bis 15.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Messing |
| Zulassungen | VDE |

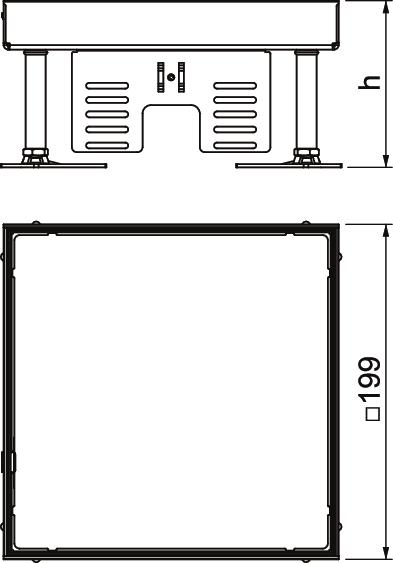

Abmessungen
| Breite | 199 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 199 mm |
| Maß h | 105 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (1)
Zertifikate (1)
Artikelbilder (2)
Ausführungen
Typ
Fußbodenhöhe min.
Maß h
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Fußbodenhöhe max.
Art.Nr.
RKN3 4 MS 20
105 mm
105 mm
20 mm
4
150 mm
7408952
RKN3 4 MS 25
110 mm
110 mm
25 mm
4
155 mm
7408956
Fußbodenhöhe min.
Maß h
Bodenbelagdicke
Fußbodenhöhe max.
RKN3 4 MS 20
Art.Nr.
7408952
Fußbodenhöhe min.
105 mm
Maß h
105 mm
Bodenbelagdicke
20 mm
Nenngröße für Geräteeinbaueinheiten
4
Fußbodenhöhe max.
150 mm
RKN3 4 MS 25
Art.Nr.
7408956
Bodenbelagdicke
25 mm
Nenngröße für Geräteeinbaueinheiten
4
Fußbodenhöhe min.
110 mm
Fußbodenhöhe max.
155 mm
Maß h
110 mm
