Nivellierbare Kassette für Tubus, RKFN, Edelstahl
Nivellierbare Kassette für Tubus, RKFN, Edelstahl
Art.Nr. 7408982 | EAN 4012197278182
Art.Nr. / Typ
Maß h
Fußbodenhöhe max.
Fußbodenhöhe min.
Bodenbelagdicke
Ausführung Leitungsauslass
Versenkbarer Tubus
Nenngröße für Geräteeinbaueinheiten
9
kl. VKE: 1 Stück
1Stück
Beschreibung
Nivellierbare quadratische Kassette für Tubus der Nenngröße 9 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Nur passend für glatte Bodenbeläge.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Es können 3 Abdeckplatten APMT5 installiert werden. Der Tubus ist nicht im Lieferumfang enthalten.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Es können 3 Abdeckplatten APMT5 installiert werden. Der Tubus ist nicht im Lieferumfang enthalten.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Leitungsauslässe | 1 |
| Anzahl Universalträger | 3 x UT4 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Versenkbarer Tubus |
| Bodenausschnitt/Montageöffnung | 244x244 |
| Bodenbelagdicke | 25 mm |
| Bodenpflege | nass |
| Breite Einbaumaß | 244 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 23,4093 kg CO2e / 1 Stück |
| Dimension | 243x243x105 |
| Einbautiefe | 110 mm |
| Entkoppelbar | nein |
| Fußbodenhöhe max. | 155 mm |
| Fußbodenhöhe min. | 110 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Länge Einbaumaß | 244 mm |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Nivellierbereich max. | 155 mm |
| Nivellierbereich min. | 110 mm |
| Norm | EN 50085-2-2 |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP55 |
| Schutzgrad IK-Code | IK10 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT4 |
| Vertikale Last, große Fläche | bis 10.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Edelstahl, rostfrei |
| Zulassungen | VDE |

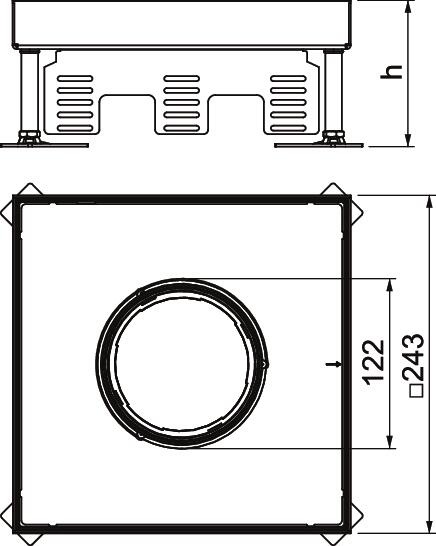

Abmessungen
| Breite | 243 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 243 mm |
| Maß h | 110 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
TUK2 GV
7428140
kl. VKE: 1 Stück
1Stück
TUK2 V
7428141
kl. VKE: 1 Stück
1Stück
TUK2 G4
7428142
kl. VKE: 1 Stück
1Stück
Typ
TUK2 GV
kl. VKE: 1 Stück
1Stück
Typ
TUK2 V
kl. VKE: 1 Stück
1Stück
Typ
TUK2 G4
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Maß h
Ausführung Leitungsauslass
Nenngröße für Geräteeinbaueinheiten
Fußbodenhöhe max.
Fußbodenhöhe min.
Bodenbelagdicke
Art.Nr.
RKFN3 9 VS 20
105 mm
Versenkbarer Tubus
9
150 mm
105 mm
20 mm
7408980
RKFN3 9 VS 25
110 mm
Versenkbarer Tubus
9
155 mm
110 mm
25 mm
7408982
Maß h
Fußbodenhöhe max.
Fußbodenhöhe min.
Bodenbelagdicke
RKFN3 9 VS 20
Art.Nr.
7408980
Maß h
105 mm
Ausführung Leitungsauslass
Versenkbarer Tubus
Nenngröße für Geräteeinbaueinheiten
9
Fußbodenhöhe max.
150 mm
Fußbodenhöhe min.
105 mm
Bodenbelagdicke
20 mm
RKFN3 9 VS 25
Art.Nr.
7408982
Maß h
110 mm
Fußbodenhöhe max.
155 mm
Bodenbelagdicke
25 mm
Nenngröße für Geräteeinbaueinheiten
9
Fußbodenhöhe min.
110 mm
Ausführung Leitungsauslass
Versenkbarer Tubus
