Nivellierbare Kassette für Tubus, RKFR, Edelstahl
Typ RKFR2 9 V20 | Art.Nr. 7409430 | EAN 4012195869528
Art.Nr. / Typ
Fußbodenhöhe max.
Fußbodenhöhe min.
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
R9
kl. VKE: 1 Stück
1Stück
Beschreibung

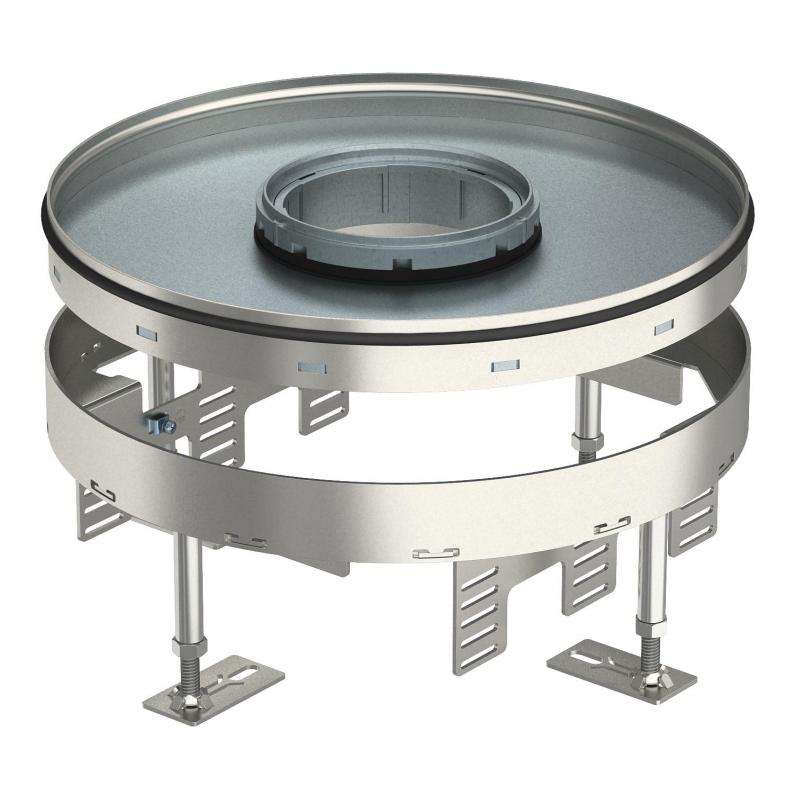

Nivellierbare Kassette der Nenngröße R9 für Tubus für den Einbau von Installationsgeräten in trocken oder nass gepflegten Fußböden im Innenbereich.
Nivellierbare Kassette mit Tubus, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte. Der Tubus ist nicht im Lieferumfang enthalten.
Nivellierbare runde Kassette, 3-zügig, für Tubus der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette zur Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich.
Nur passend für glatte Bodenbeläge.
Es können 3 Abdeckplatten APMT5 installiert werden.
Nivellierbare Kassette mit Tubus, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte. Der Tubus ist nicht im Lieferumfang enthalten.
Nivellierbare runde Kassette, 3-zügig, für Tubus der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette zur Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich.
Nur passend für glatte Bodenbeläge.
Es können 3 Abdeckplatten APMT5 installiert werden.
Technische Daten
Abmessungen
| Länge | 304 mm |
|---|---|
| Breite | 304 mm |
Technische Daten
| Fußbodenhöhe max. | 155 mm |
|---|---|
| Fußbodenhöhe min. | 110 mm |
| Bodenbelagdicke | 20 mm |
| Nivellierbereich max. | 155 mm |
| Nivellierbereich min. | 110 mm |
| Anzahl der einbaubaren Geräte | 12 |
| Entkoppelbar | nein |
| Einbaudurchmesser | 305 |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | nass |
| Anzahl der Gerätebecher | 3 |
| Einbautiefe | 110 mm |
| Ausführung Leitungsauslass | Versenkbarer Tubus |
| Anzahl der Leitungsauslässe | 1 |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Schutzgrad IK-Code | IK10 |
| Typ des Einbausystems | UT4 |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Zulassungen | VDE |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP44 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 5.000 N |
| Ausführung | rund |
| Dimension | Ø305mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 19,5393 kg CO2e / 1 Stück |
