Nivellierbare Kassette mit Schnurauslass, RKSN, Edelstahl

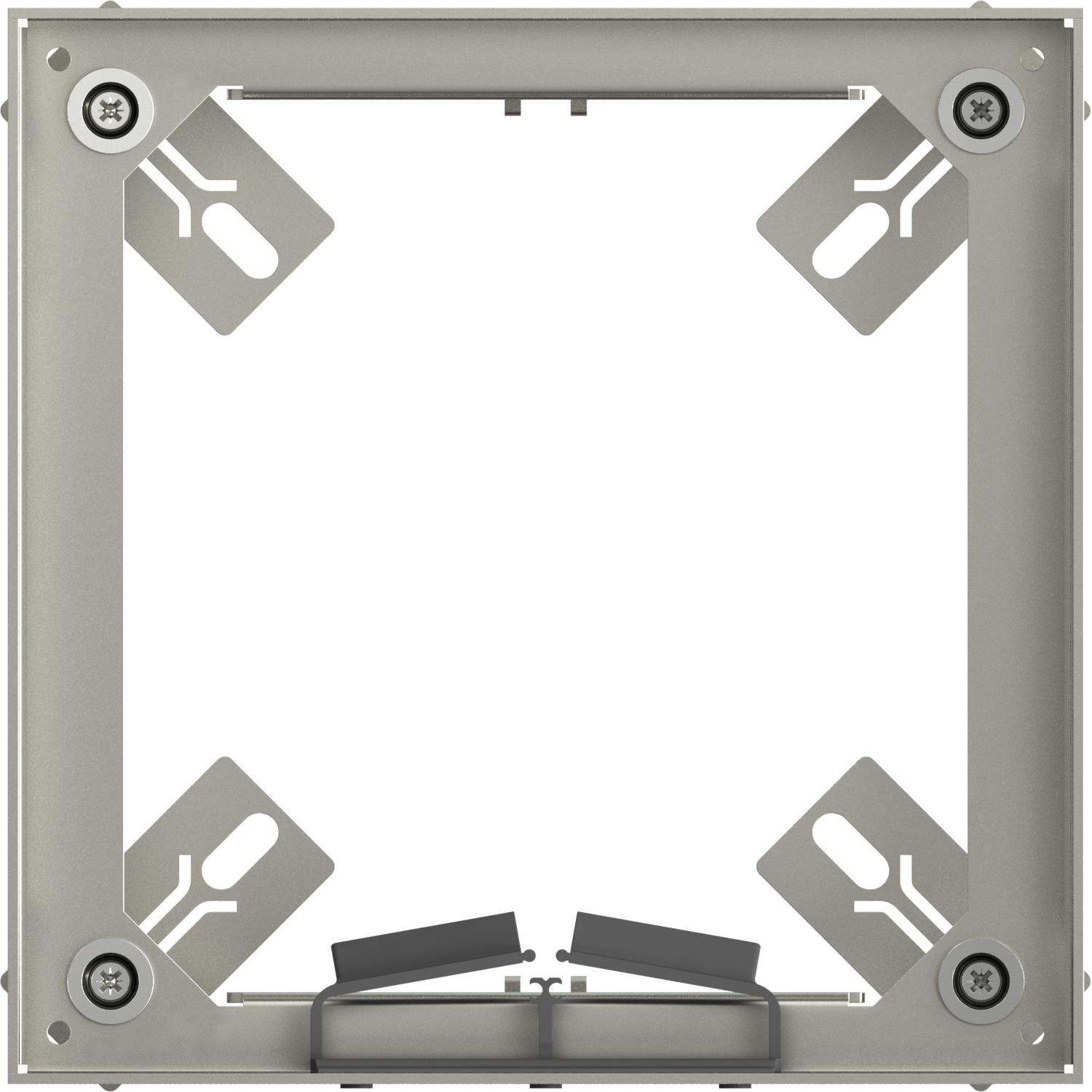

Nivellierbare Kassette mit Schnurauslass, RKSN, Edelstahl
Typ RKSN2 4 VS 20 | OBO Art.Nr. 7409208 | EAN 4012195867128
Art.Nr. / Typ
Maß h
Fußbodenhöhe min.
Bodenbelagdicke
Fußbodenhöhe max.
Nenngröße für Geräteeinbaueinheiten
4
kl. VKE: 1 Stück
1Stück
Beschreibung
Nivellierbare Kassette der Nenngröße 4 mit Schnurauslass für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich.
Nivellierbare Kassette mit Schnurauslass, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.
Nivellierbare Kassette mit Schnurauslass, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 6 |
|---|---|
| Anzahl der Gerätebecher | 2 |
| Anzahl der Leitungsauslässe | 1 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 20 mm |
| Bodenpflege | trocken |
| Breite Einbaumaß | 201 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 14,9012 kg CO2e / 1 Stück |
| Dimension | 200x200mm |
| Einbautiefe | 105 mm |
| Entkoppelbar | nein |
| Fußbodenhöhe max. | 150 mm |
| Fußbodenhöhe min. | 105 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Einbaumaß | 201 mm |
| Nenngröße für Geräteeinbaueinheiten | 4 |
| Nivellierbereich max. | 150 mm |
| Nivellierbereich min. | 105 mm |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK10 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT3 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Zulassungen | VDE |
Abmessungen
| Breite | 199 mm |
|---|---|
| Länge | 199 mm |
| Maß h | 105 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
UT3 45 3
7408723
kl. VKE: 1 Stück
1Stück
MTU 2
7407836
kl. VKE: 1 Stück
1Stück
OBO Art.Nr. 7404380
Terrazzo-Schalkörper für nivellierbare Kassetten Nenngröße 4Typ
SK RK4
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Maß h
Fußbodenhöhe min.
Bodenbelagdicke
Fußbodenhöhe max.
Nenngröße für Geräteeinbaueinheiten
OBO Art.Nr.
RKSN2 4 VS 20
105 mm
105 mm
20 mm
150 mm
4
7409208
RKSN2 4 VS 25
110 mm
110 mm
25 mm
155 mm
4
7409210
Maß h
Fußbodenhöhe min.
Bodenbelagdicke
Fußbodenhöhe max.
RKSN2 4 VS 20
OBO Art.Nr.
7409208
Maß h
105 mm
Fußbodenhöhe min.
105 mm
Bodenbelagdicke
20 mm
Fußbodenhöhe max.
150 mm
Nenngröße für Geräteeinbaueinheiten
4
RKSN2 4 VS 25
OBO Art.Nr.
7409210
Bodenbelagdicke
25 mm
Maß h
110 mm
Nenngröße für Geräteeinbaueinheiten
4
Fußbodenhöhe max.
155 mm
Fußbodenhöhe min.
110 mm
