Nivellierbare Kassette mit Schnurauslass, RKSR, Messing

…

Art.Nr. 7409274 | EAN 4012195867579

Datenblatt (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

7409274 / RKS2 R9 M25

Fußbodenhöhe max.

155 mm

Fußbodenhöhe min.

110 mm

Bodenbelagdicke

25 mm

Nenngröße für Geräteeinbaueinheiten

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Nivellierbare Kassette der Nenngröße R9 mit Schnurauslass für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich.
Nivellierbare Kassette mit Schnurauslass, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte.

Technische Daten

Anzahl der einbaubaren Geräte	12
Anzahl der Gerätebecher	3
Anzahl der Leitungsauslässe	1
Ausführung	rund
Ausführung Leitungsauslass	Schwenkbarer Schnurauslass
Bodenbelagdicke	25 mm
Bodenpflege	trocken
Dimension	Ø305mm
Einbaudurchmesser	305
Einbautiefe	110 mm
Entkoppelbar	nein
Fußbodenhöhe max.	155 mm
Fußbodenhöhe min.	110 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für Hohlbodeneinbau	ja
Geräteträger zur Aufnahme von Gerätebechern	ja
Nenngröße für Geräteeinbaueinheiten	R9
Nivellierbereich max.	155 mm
Nivellierbereich min.	110 mm
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP40
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT4
Vertikale Last, große Fläche	bis 5.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Messing
Zulassungen	VDE

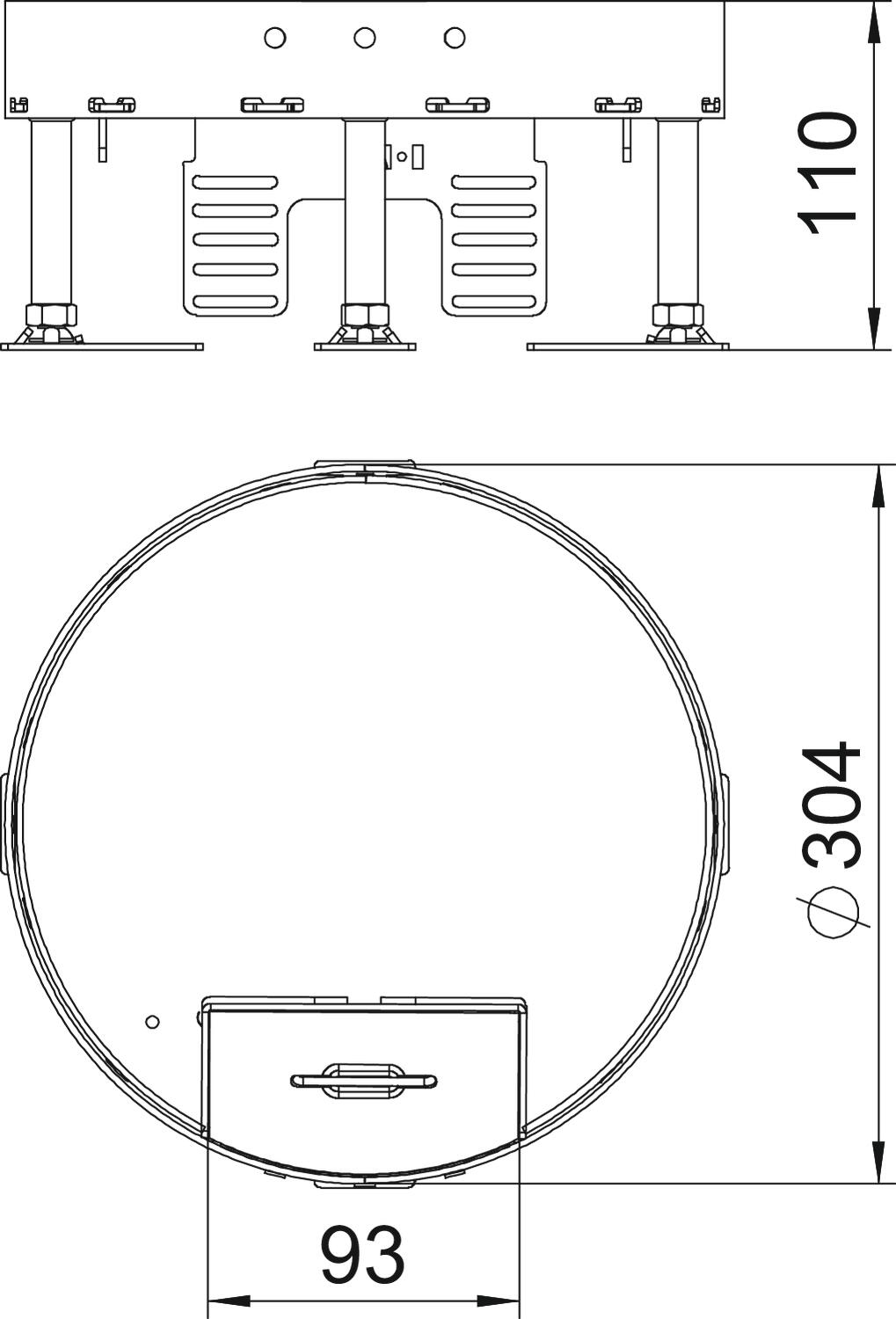

Abmessungen

Breite	304 mm
Länge	304 mm
