Nivellierbare Schwerlastkassette, blind, RKNSL, Nenngröße 9, Edelstahl
Typ RKN3 9 V SL1 21 | Art.Nr. 7408934 | EAN 4012197278281
Art.Nr. / Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Maß h
Nenngröße für Geräteeinbaueinheiten
9
Schutzart (IP) im ungenutzten Zustand
IP55
kl. VKE: 1 Stück
1Stück
Beschreibung

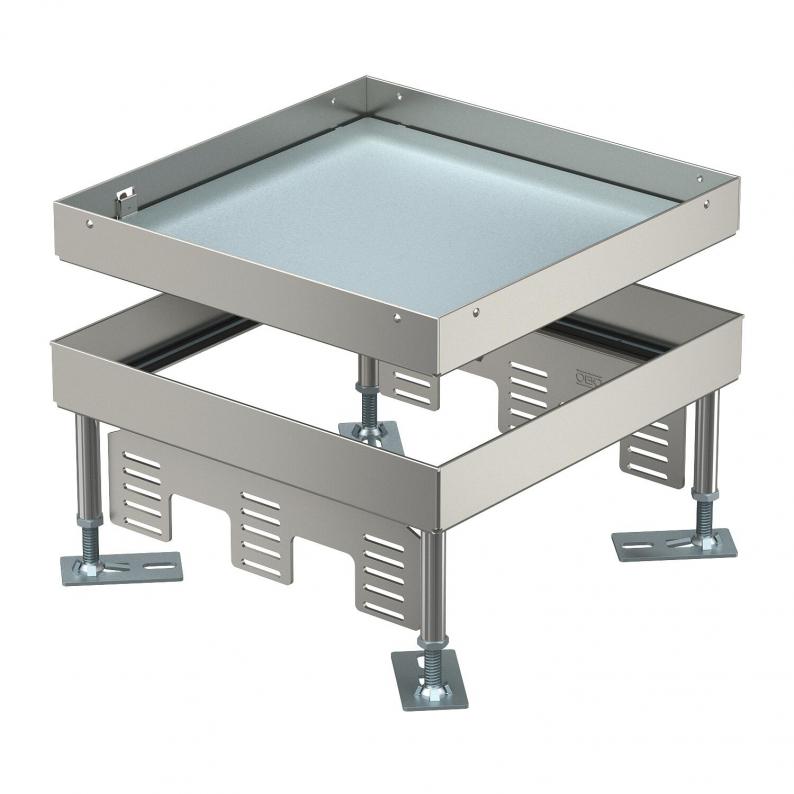

Nivellierbare quadratische Kassette Schwerlast "blind" in Nenngröße 9 für die Herstellung einer Revisionsöffnung. Einbau in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN. Nur für glatte Bodenbeläge geeignet.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Es können 3 Abdeckplatten APMT5 installiert werden.
Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Es können 3 Abdeckplatten APMT5 installiert werden.
Technische Daten

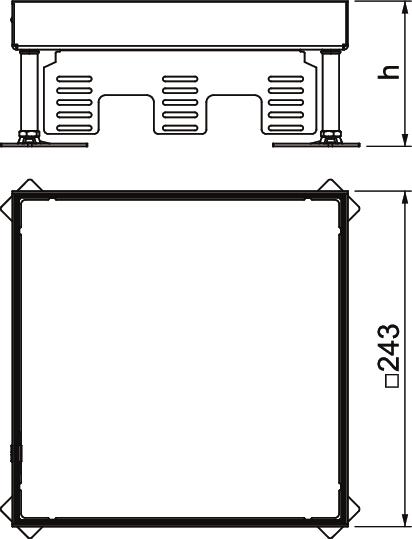

Abmessungen
| Länge | 243 mm |
|---|---|
| Breite | 243 mm |
| Höhe | 110 mm |
| Maß h | 110 mm |
Technische Daten
| Fußbodenhöhe min. | 110 mm |
|---|---|
| Fußbodenhöhe max. | 155 mm |
| Bodenbelagdicke | 21 mm |
| Nivellierbereich min. | 110 mm |
| Nivellierbereich max. | 155 mm |
| Anzahl der einbaubaren Geräte | 0 |
| Entkoppelbar | nein |
| Länge Einbaumaß | 244 mm |
| Breite Einbaumaß | 244 mm |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | nass |
| Einbautiefe | 110 mm |
| Ausführung Leitungsauslass | Kein Leitungsauslass |
| Anzahl der Leitungsauslässe | 0 |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Schutzgrad IK-Code | IK10 |
| Schwerlastklasse | 10 kN (OBO SL1) |
| Typ des Einbausystems | UT4 |
| Schwerlastausführung | ja |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Zulassungen | VDE |
| Norm | EN 50085-2-2 |
| Schutzart (IP) im genutzten Zustand | IP00 |
| Schutzart (IP) im ungenutzten Zustand | IP55 |
| Anzahl Universalträger | 3 x UT4 |
| Bodenausschnitt/Montageöffnung | 244x244 |
| Ausführung | quadratisch |
| Dimension | 243x243x105 |
| Werkstoff | Edelstahl, rostfrei |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 24,147 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 7401410
Schwerlast-Montagedeckel für UZD 350, Nenngröße 9Typ
DUG 350-3 9SL
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Maß h
Schutzart (IP) im ungenutzten Zustand
Art.Nr.
RKN3 9 V SL1 16
105
150
16
9
105
IP55
7408932
RKN3 9 V SL1 21
110
155
21
9
110
IP55
7408934
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Maß h
RKN3 9 V SL1 16
Art.Nr.
7408932
Fußbodenhöhe min.
105
Fußbodenhöhe max.
150
Bodenbelagdicke
16
Nenngröße für Geräteeinbaueinheiten
9
Maß h
105
Schutzart (IP) im ungenutzten Zustand
IP55
RKN3 9 V SL1 21
Art.Nr.
7408934
Fußbodenhöhe min.
110
Fußbodenhöhe max.
155
Bodenbelagdicke
21
Nenngröße für Geräteeinbaueinheiten
9
Maß h
110
Schutzart (IP) im ungenutzten Zustand
IP55
