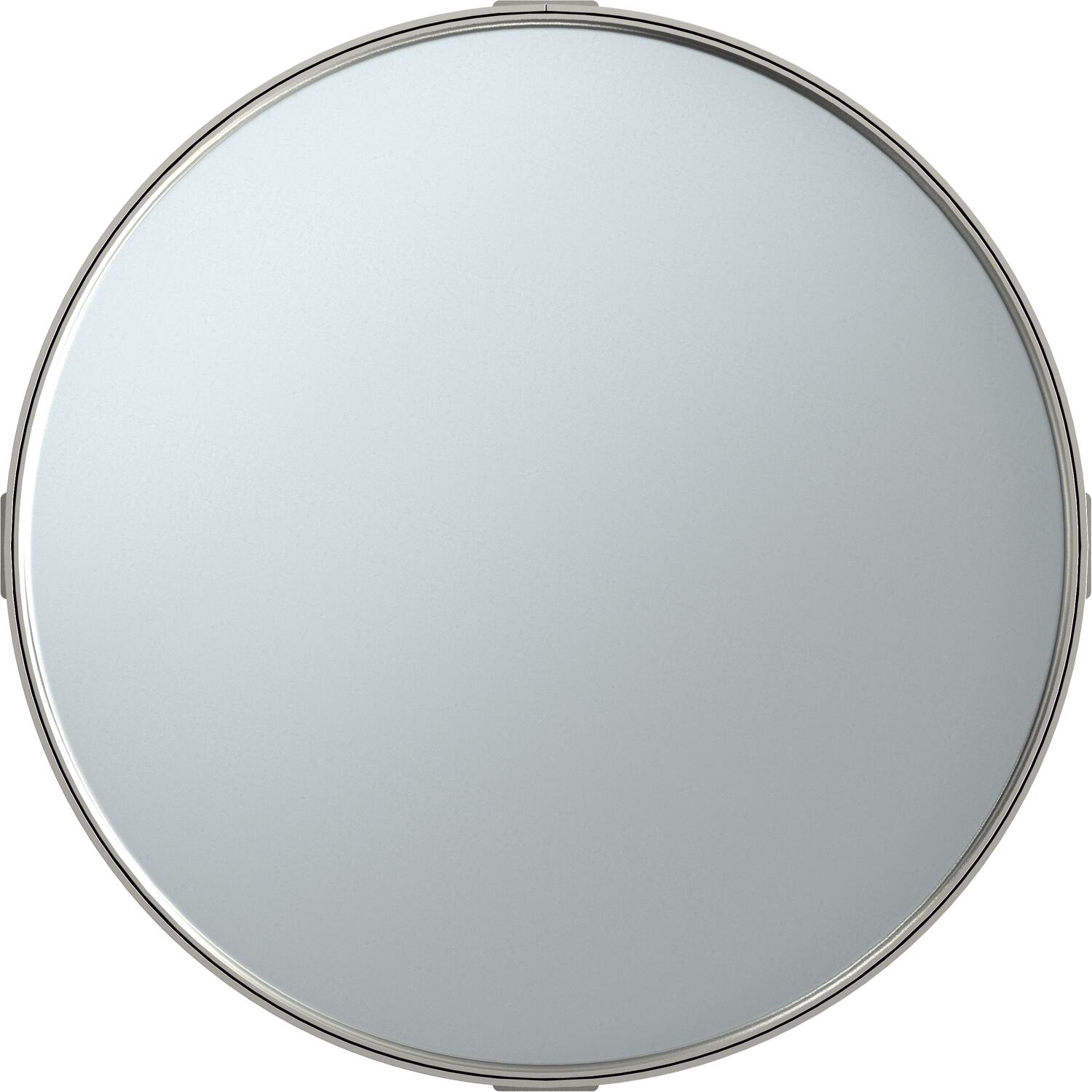

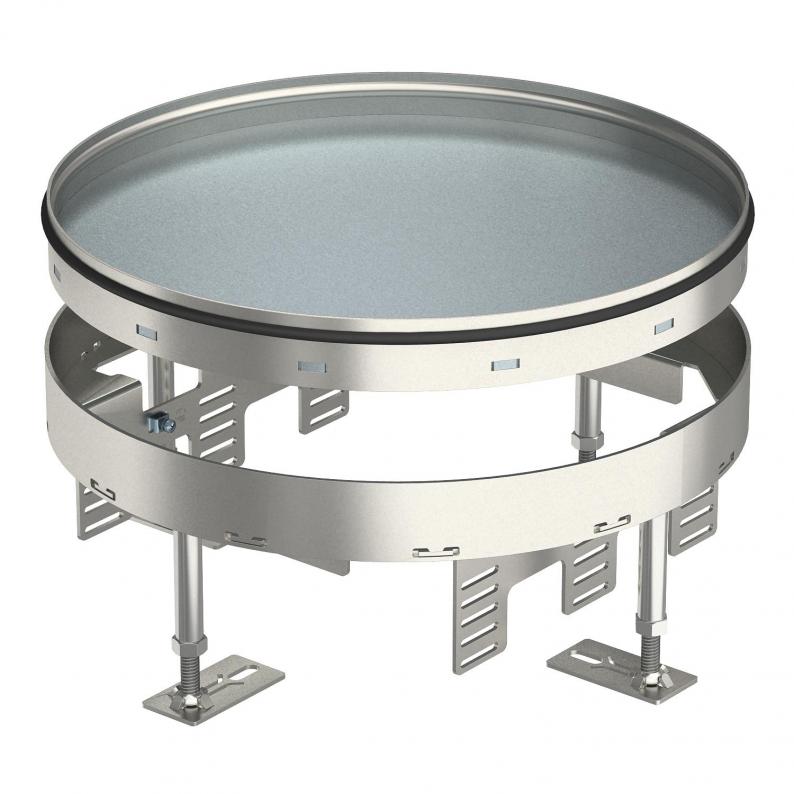

Nivellierbare Schwerlastkassette, blind, RKRSL, Nenngröße R9, Edelstahl
Nivellierbare Schwerlastkassette, blind, RKRSL, Nenngröße R9, Edelstahl
Art.Nr. 7409112 | EAN 4012195868378



Art.Nr. / Typ
Fußbodenhöhe max.
Maß h
Bodenbelagdicke
Fußbodenhöhe min.
Nenngröße für Geräteeinbaueinheiten
R9
kl. VKE: 1 Stück
1Stück
Beschreibung
Runde Kassette Schwerlast "blind" in Nenngröße R9 für die Herstellung einer Revisionsöffnung in Kanalsystemen, Doppel- und Hohlböden, in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN. Nur für glatte Bodenbeläge geeignet.
Nivellierbare Schwerlastkassette als Blindkassette mit einer Belastungsklasse von 2-20 kN, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte.
Nivellierbare runde Schwerlastkassette als Blindkassette zur Herstellung einer Revisionsöffnung. Zum Einbau in Kanalsystemen, Doppel-und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN.
Nivellierbare Schwerlastkassette als Blindkassette mit einer Belastungsklasse von 2-20 kN, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte.
Nivellierbare runde Schwerlastkassette als Blindkassette zur Herstellung einer Revisionsöffnung. Zum Einbau in Kanalsystemen, Doppel-und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN.
Technische Daten
Technische Daten
Ausführung | rund |
---|---|
Ausführung Leitungsauslass | Kein Leitungsauslass |
Bodenbelagdicke | 20 mm |
Bodenpflege | nass |
Dimension | Ø305mm |
Einbaudurchmesser | 305 |
Einbautiefe | 105 mm |
Entkoppelbar | nein |
Fußbodenhöhe max. | 155 mm |
Fußbodenhöhe min. | 105 mm |
Geeignet für Doppelbodeneinbau | ja |
Geeignet für Hohlbodeneinbau | ja |
Geräteträger zur Aufnahme von Gerätebechern | ja |
Nenngröße für Geräteeinbaueinheiten | R9 |
Nivellierbereich max. | 155 mm |
Nivellierbereich min. | 105 mm |
Schutzart (IP) im genutzten Zustand | IP00 |
Schutzart (IP) im ungenutzten Zustand | IP44 |
Schutzgrad IK-Code | IK10 |
Schwerlastausführung | ja |
Schwerlastklasse | 20 kN (OBO SL2) |
Typ des Einbausystems | UT4 |
Werkstoff | Edelstahl, rostfrei 1.4301 |

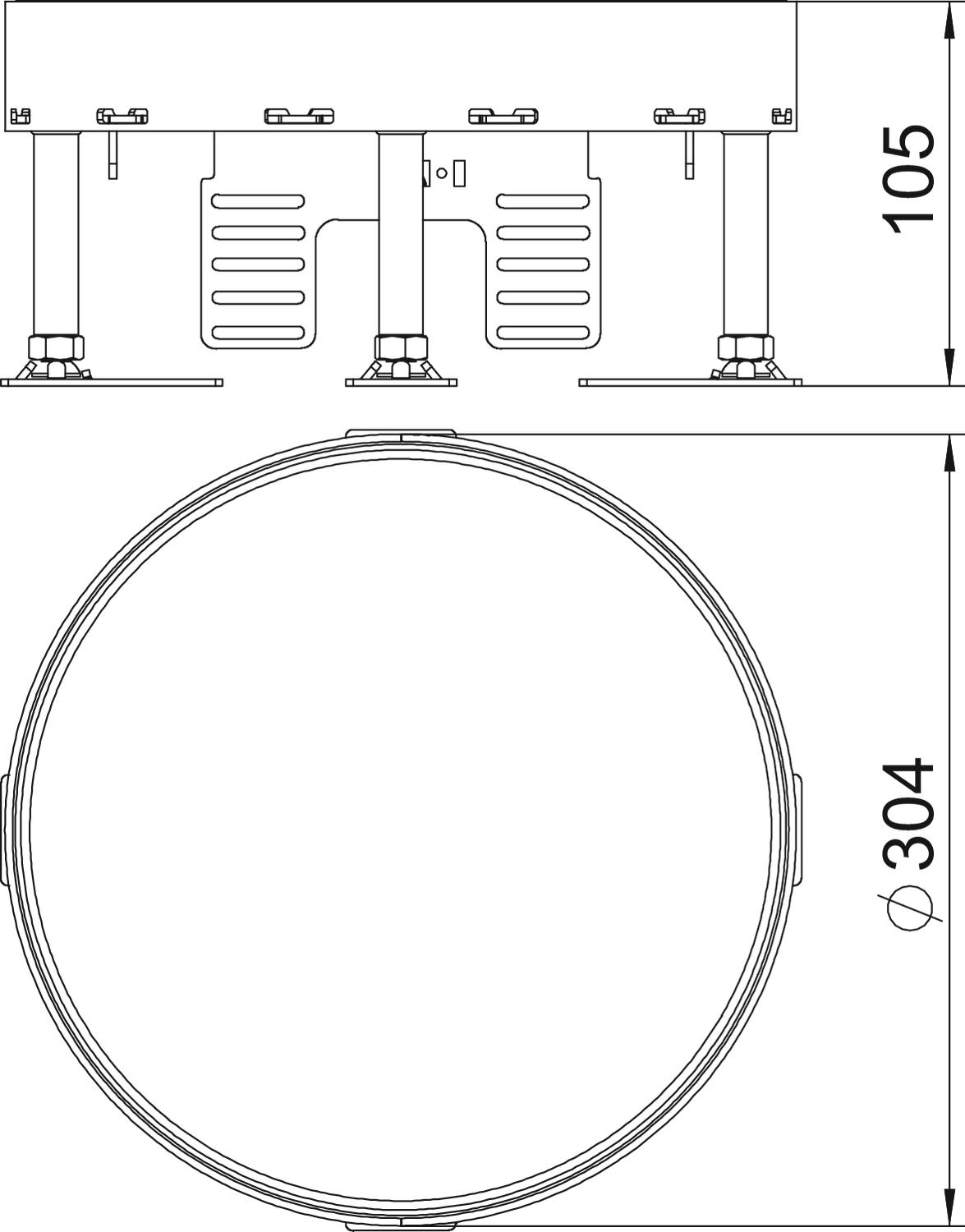

Abmessungen
Maß h | 105 mm |
---|
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (1)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Fußbodenhöhe max.
Maß h
Bodenbelagdicke
Fußbodenhöhe min.
Nenngröße für Geräteeinbaueinheiten
Art.Nr.
RKR2 9SL2 V2 20
155 mm
105 mm
20 mm
105 mm
R9
7409112
RKR2 9SL2 V2 25
159 mm
109 mm
25 mm
109 mm
R9
7409114
Fußbodenhöhe max.
Maß h
Bodenbelagdicke
Fußbodenhöhe min.
RKR2 9SL2 V2 20
Art.Nr.
7409112
Fußbodenhöhe max.
155 mm
Maß h
105 mm
Bodenbelagdicke
20 mm
Fußbodenhöhe min.
105 mm
Nenngröße für Geräteeinbaueinheiten
R9
RKR2 9SL2 V2 25
Art.Nr.
7409114
Nenngröße für Geräteeinbaueinheiten
R9
Maß h
109 mm
Fußbodenhöhe max.
159 mm
Bodenbelagdicke
25 mm
Fußbodenhöhe min.
109 mm
