Nivellierbare Schwerlastkassette für Tubus, RKFNSL, Nenngröße 4, Edelstahl
Nivellierbare Schwerlastkassette für Tubus, RKFNSL, Nenngröße 4, Edelstahl
Art.Nr. 7408926 | EAN 4012197278250
Art.Nr. / Typ
Bodenbelagdicke
Fußbodenhöhe min.
Fußbodenhöhe max.
Maß h
Schutzart (IP) im ungenutzten Zustand
IP55
Nenngröße für Geräteeinbaueinheiten
4
kl. VKE: 1 Stück
1Stück
Beschreibung

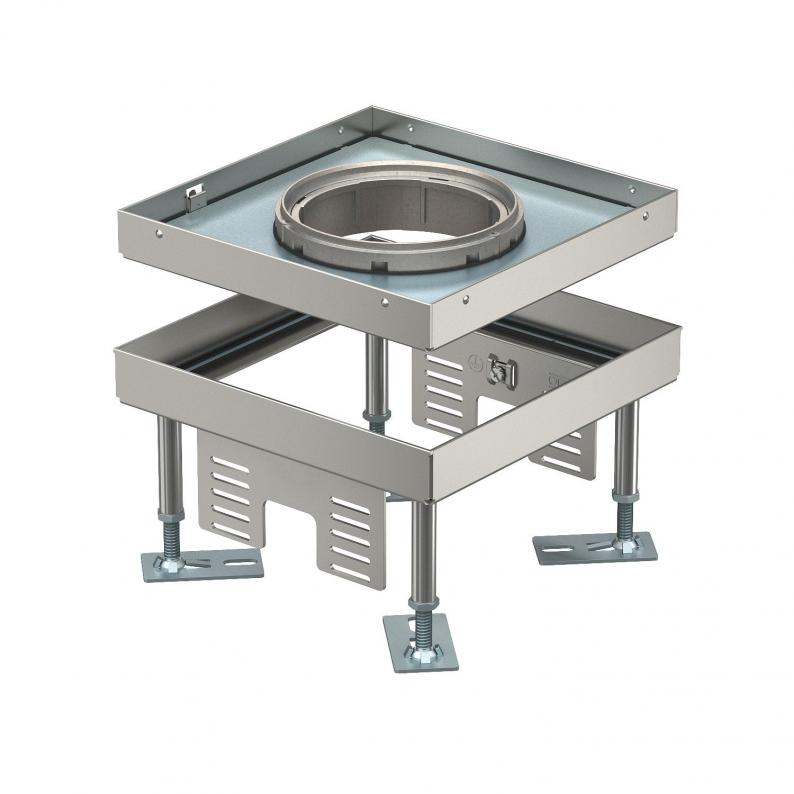

Nivellierbare quadratische Kassette Schwerlast für Tubus der Nenngröße 4 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden. Der Tubus ist nicht im Lieferumfang enthalten.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden. Der Tubus ist nicht im Lieferumfang enthalten.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 6 |
|---|---|
| Anzahl der Leitungsauslässe | 1 |
| Anzahl Universalträger | 2 x UT3 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Versenkbarer Tubus |
| Bodenausschnitt/Montageöffnung | 201x201 |
| Bodenbelagdicke | 15 mm |
| Bodenpflege | nass |
| Breite Einbaumaß | 201 mm |
| Dimension | 199x199x100 |
| Einbautiefe | 105 mm |
| Entkoppelbar | nein |
| Fußbodenhöhe max. | 150 mm |
| Fußbodenhöhe min. | 105 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Länge Einbaumaß | 201 mm |
| Nenngröße für Geräteeinbaueinheiten | 4 |
| Nivellierbereich max. | 150 mm |
| Nivellierbereich min. | 105 mm |
| Norm | EN 50085-2-2 |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP55 |
| Schutzgrad IK-Code | IK10 |
| Schwerlastausführung | ja |
| Schwerlastklasse | 10 kN (OBO SL1) |
| Typ des Einbausystems | UT3 |
| Werkstoff | Edelstahl, rostfrei |
| Zulassungen | VDE |

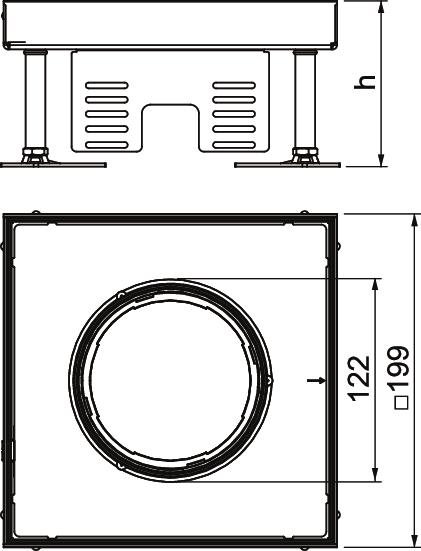

Abmessungen
| Breite | 199 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 199 mm |
| Maß h | 105 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Zertifikate (1)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
TUK2 GV
7428140
kl. VKE: 1 Stück
1Stück
TUK2 V
7428141
kl. VKE: 1 Stück
1Stück
TUK2 G4
7428142
kl. VKE: 1 Stück
1Stück
Typ
TUK2 GV
kl. VKE: 1 Stück
1Stück
Typ
TUK2 V
kl. VKE: 1 Stück
1Stück
Typ
TUK2 G4
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Bodenbelagdicke
Fußbodenhöhe min.
Schutzart (IP) im ungenutzten Zustand
Nenngröße für Geräteeinbaueinheiten
Fußbodenhöhe max.
Maß h
Art.Nr.
RKFN3 4 V SL1 15
15 mm
105 mm
IP55
4
150 mm
105 mm
7408926
RKFN3 4 V SL1 20
20 mm
110 mm
IP55
4
155 mm
110 mm
7408928
Bodenbelagdicke
Fußbodenhöhe min.
Fußbodenhöhe max.
Maß h
RKFN3 4 V SL1 15
Art.Nr.
7408926
Bodenbelagdicke
15 mm
Fußbodenhöhe min.
105 mm
Schutzart (IP) im ungenutzten Zustand
IP55
Nenngröße für Geräteeinbaueinheiten
4
Fußbodenhöhe max.
150 mm
Maß h
105 mm
RKFN3 4 V SL1 20
Art.Nr.
7408928
Nenngröße für Geräteeinbaueinheiten
4
Maß h
110 mm
Schutzart (IP) im ungenutzten Zustand
IP55
Fußbodenhöhe min.
110 mm
Fußbodenhöhe max.
155 mm
Bodenbelagdicke
20 mm
