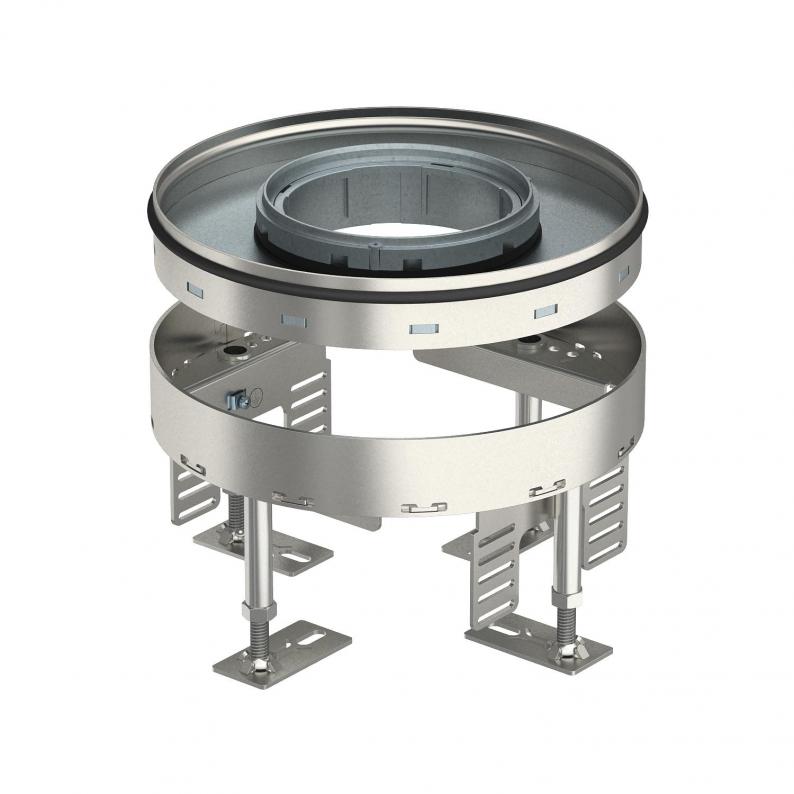

Nivellierbare Schwerlastkassette für Tubus, RKFRSL, Nenngröße R4, Edelstahl
Nivellierbare Schwerlastkassette für Tubus, RKFRSL, Nenngröße R4, Edelstahl
Art.Nr. 7409462 | EAN 4012195869696



Art.Nr. / Typ
Bodenbelagdicke
Fußbodenhöhe min.
Maß h
Fußbodenhöhe max.
Nenngröße für Geräteeinbaueinheiten
R4
kl. VKE: 1 Stück
1Stück
Beschreibung
Runde Kassette Schwerlast für Tubus in Nenngröße R4 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden, in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN.
Nivellierbare Schwerlastkassette mit Tubus mit einer Belastungsklasse von 2-20 kN, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte. Der Tubus ist nicht im Lieferumfang enthalten.
Nivellierbare Schwerlastkassette mit Tubus mit einer Belastungsklasse von 2-20 kN, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte. Der Tubus ist nicht im Lieferumfang enthalten.
Technische Daten
Technische Daten
Anzahl der einbaubaren Geräte | 6 |
---|---|
Anzahl der Gerätebecher | 2 |
Anzahl der Leitungsauslässe | 1 |
Ausführung | rund |
Ausführung Leitungsauslass | Versenkbarer Tubus |
Bodenbelagdicke | 20 mm |
Bodenpflege | nass |
Dimension | Ø215mm |
Einbaudurchmesser | 215 |
Einbautiefe | 110 mm |
Entkoppelbar | nein |
Fußbodenhöhe max. | 155 mm |
Fußbodenhöhe min. | 110 mm |
Geeignet für Doppelbodeneinbau | ja |
Geeignet für Hohlbodeneinbau | ja |
Geräteträger zur Aufnahme von Gerätebechern | ja |
Nenngröße für Geräteeinbaueinheiten | R4 |
Nivellierbereich max. | 155 mm |
Nivellierbereich min. | 110 mm |
Schutzart (IP) im genutzten Zustand | IP20 |
Schutzart (IP) im ungenutzten Zustand | IP44 |
Schutzgrad IK-Code | IK10 |
Schwerlastausführung | ja |
Schwerlastklasse | 20 kN (OBO SL2) |
Typ des Einbausystems | UT3 |
Werkstoff | Edelstahl, rostfrei 1.4301 |

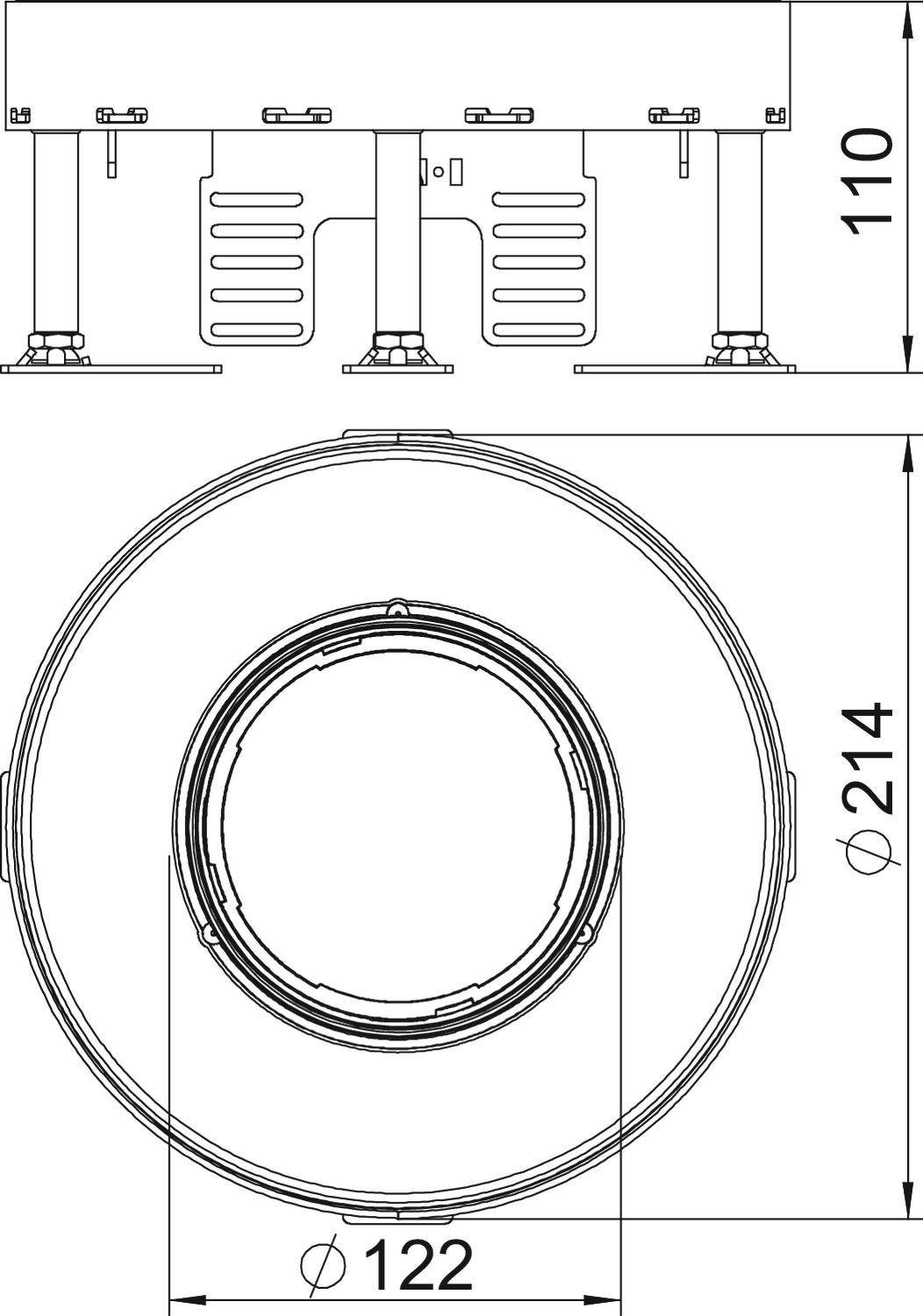

Abmessungen
Maß h | 110 mm |
---|
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (1)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
TUK2 GV
7428140
kl. VKE: 1 Stück
1Stück
TUK2 V
7428141
kl. VKE: 1 Stück
1Stück
TUK2 G4
7428142
kl. VKE: 1 Stück
1Stück
Typ
TUK2 GV
kl. VKE: 1 Stück
1Stück
Typ
TUK2 V
kl. VKE: 1 Stück
1Stück

Typ
TUK2 G4
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Bodenbelagdicke
Fußbodenhöhe min.
Maß h
Nenngröße für Geräteeinbaueinheiten
Fußbodenhöhe max.
Art.Nr.
RKFR2 4 SL2V2 20
20 mm
110 mm
110 mm
R4
155 mm
7409462
RKFR2 4 SL2V2 25
25 mm
114 mm
114 mm
R4
159 mm
7409464
Bodenbelagdicke
Fußbodenhöhe min.
Maß h
Fußbodenhöhe max.
RKFR2 4 SL2V2 20
Art.Nr.
7409462
Bodenbelagdicke
20 mm
Fußbodenhöhe min.
110 mm
Maß h
110 mm
Nenngröße für Geräteeinbaueinheiten
R4
Fußbodenhöhe max.
155 mm
RKFR2 4 SL2V2 25
Art.Nr.
7409464
Maß h
114 mm
Bodenbelagdicke
25 mm
Nenngröße für Geräteeinbaueinheiten
R4
Fußbodenhöhe min.
114 mm
Fußbodenhöhe max.
159 mm
