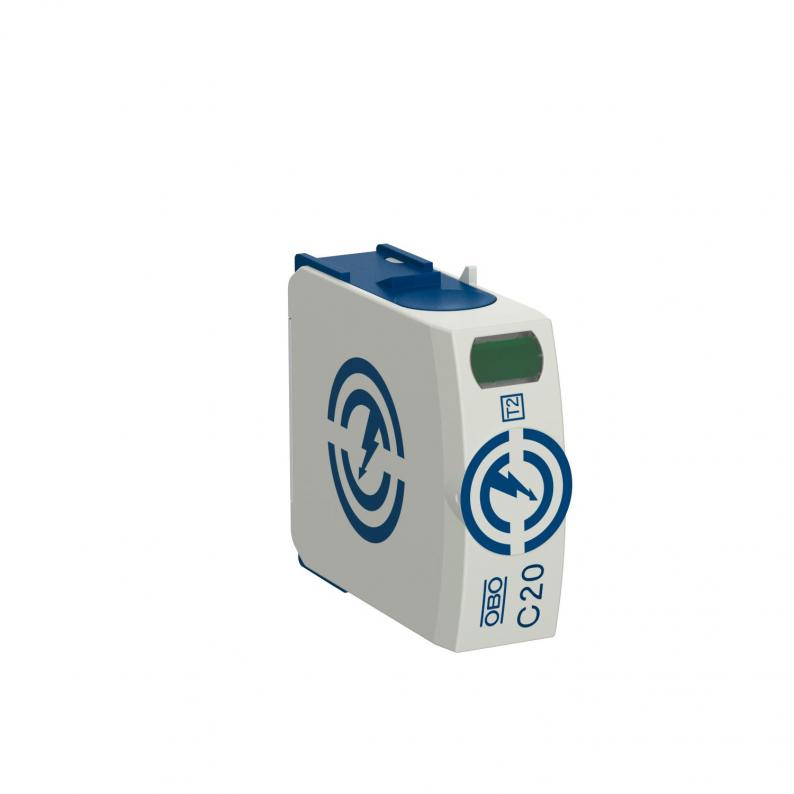

Oberteil C20

Oberteil C20

Typ C20-0-255 | Art.Nr. 5095600 | EAN 4012196329694

Alle Ausführungen anzeigen
Art.Nr. / Typ
5095600 / C20-0-255
Schutzart
IP20
Ausführung der Pole
N/PE

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Oberteil, N-PE Überspannungsableiter Typ 2

• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0

Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Österreich
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • KEMA-KEUR, Niederlande
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • EurAsian Conformity
  • Regulatory Compliance Mark - Konformitätserklärung für Australien / Neuseeland
  • Schutzgerät nach DIN EN 61643-11 bzw. IEC 61643-11
  • Übergang von LPZ 1 auf 2
  • Installation electrotechnical expertise
  • CO₂-Fußabdruck (PCF)
  • Verpackung vollständig aus recycelter Kartonage

Technische Daten

Technische Daten

Polzahl1
Netzformsonstige
Ausblasendnein
Signalisierung am Gerätoptisch
SchutzartIP20
Höchste Dauerspannung (N-PE)255 V
Nennableitstoßstrom (8/20 µs) [N-PE]40 kA
Gehäusewerkstoff ÜberspannungsschutzbauteilePA UL 94 V-0
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]60 kA
Fernsignalisierungnein
Prüfklasse Typ 2ja
Nennspannung AC (50 / 60 Hz)230 V
Integrierte Vorsicherungnein
Höchste Dauerspannung AC255 V
Nennableitstoßstrom (8/20 µs)20 kA
Ausführung der PoleN/PE
Montageartauf Basiselement
Schaltleistung AC230 V; 0,5 A
Schaltleistung DC230 V; 0,1 A / 75 V; 0,5 A
TOV-Spannung [N-PE] - withstand mode - 200 ms1200 V
SPD nach UL 1449Type 4
Mindestabstand1,5 mm
ZulassungenVDE, KEMA, UL, ÖVE
Kurzschlussfestja
Betriebstemperatur min.-40 °C
Betriebstemperatur max.80 °C
Drehmoment4 Nm
SPD nach IEC 61643-1class II
SPD nach EN 61643-11Typ 2
Maximaler Ableitstoßstrom (8/20 μs)40 kA
Folgestromlöschvermögen (eff) [N-PE]0,1 kA
Temperatureinsatzbereich min.-40 °C
Temperatureinsatzbereich max.80 °C
Dimension255V
CO2 Fußabdruck (GWP) Cradle-to-Gate0,2585 kg CO2e / 1 Stück
