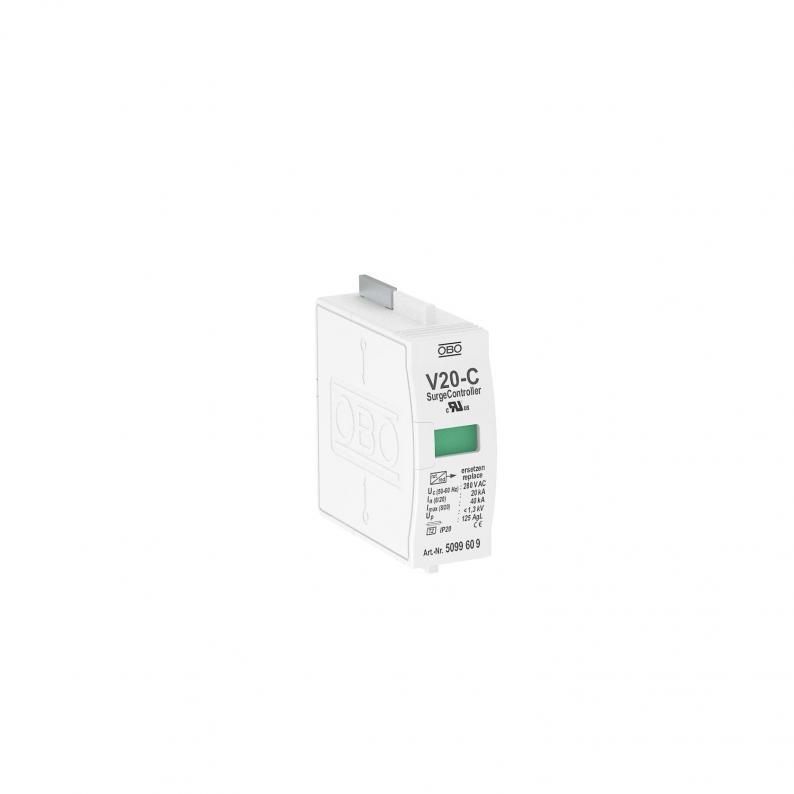

Oberteil Überspannungsableiter 280 V

Typ V20-C 0-280 | Art.Nr. 5099609 | EAN 4012195396918

Datenblatt (PDF)

RoHS (PDF)

REACH (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5099609 / V20-C 0-280

Schutzart

IP20

Ausführung der Pole

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Oberteil - Typ 2 Überspannungsableiter

• Steckbares Oberteil, Oberteil ohne Werkzeug vom Unterteil zu trennen
• Inkl. thermischer Abtrennvorrichtung und optischer Defektanzeige
• Hohe Stromleitfähigkeit bei langer Lebensdauer

Technische Daten

Netzform	TN
Ausblasend	nein
Signalisierung am Gerät	optisch
Schutzart	IP20
Nennableitstoßstrom (8/20 µs) [L-N]	20 kA
Fernsignalisierung	nein
Prüfklasse Typ 2	ja
Nennspannung AC (50 / 60 Hz)	230 V
Integrierte Vorsicherung	nein
Höchste Dauerspannung AC	280 V
Höchste Dauerspannung DC	350 V
Nennableitstoßstrom (8/20 µs)	20 kA
Ausführung der Pole	1
Montageart	auf Basiselement
Max. netzseitiger Überstromschutz	125
Ausführung	1-polig Oberteil; 280V
Betriebstemperatur max.	80 °C
Betriebstemperatur min.	-40 °C
SPD nach IEC 61643-1	class II
SPD nach EN 61643-11	Typ 2
LPZ	1→2
Maximaler Ableitstoßstrom (8/20 μs)	40 kA
Ansprechzeit	<25 ns
Maximale Vorsicherung	125 A
Temperatureinsatzbereich max.	80 °C
Temperatureinsatzbereich min.	-40 °C
Dimension	280V
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,1668 kg CO2e / 1 Stück

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	20 kA
Leiterquerschnitt starr (ein-/mehrdrähtig) min.	2,5 mm²
