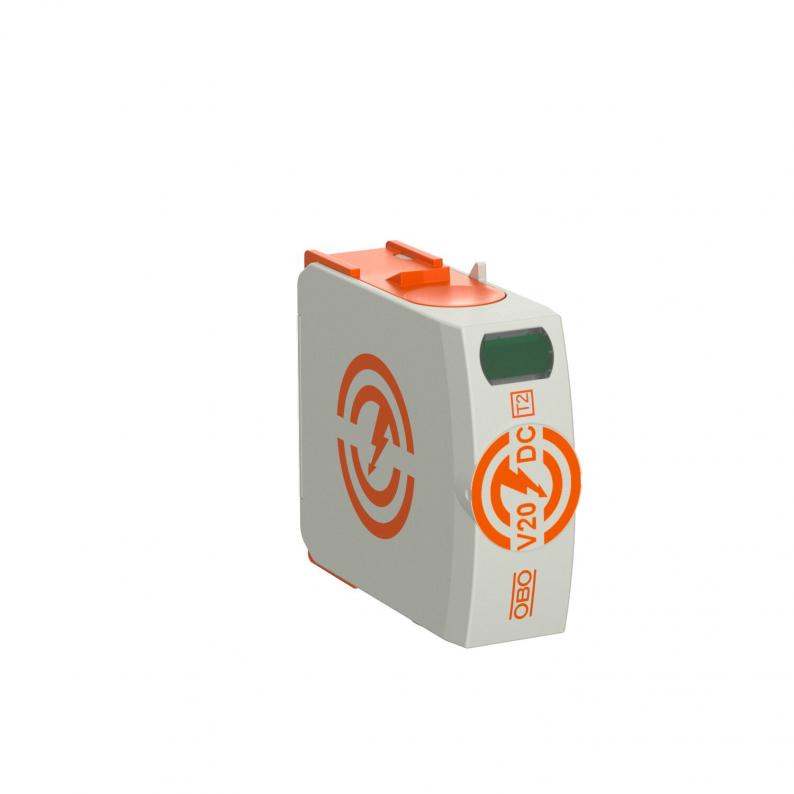

Oberteil Überspannungsableiter V20

Typ V20-DC-60-0

Art.Nr. 5095369

EAN 4012197354558

Datenblatt (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5095369 / V20-DC-60-0

Schutzart

IP20

Ausführung der Pole

kl. VKE: 1 Stück

Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Oberteil Überspannungsableiter Typ 2 zum Schutz vor Überspannungen in Anlehnung an die EN61643-11
• Ableitvermögen bis 20 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer, steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0

Technische Daten

Polzahl	1
Netzform	DC
Signalisierung am Gerät	optisch
Schutzart	IP20
Nennableitstoßstrom (8/20 µs) [L-N]	20 kA
Fernsignalisierung	nein
Schutzpegel [L-N]	≤0,5
Nennableitstoßstrom (8/20 µs)	20 kA
Ausführung der Pole	1
Max. netzseitiger Überstromschutz	160 A gL/gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz	25 kA
Restspannung [L-N] @ 1 kA	0,3 kV
SPD nach UL 1449	Type 4
Kurzschlussfest	ja
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	nein
Netzform TT	nein
Netzform sonstige	nein
Betriebstemperatur min.	-40 °C
Betriebstemperatur max.	80 °C
SPD nach IEC 61643-1	class II
SPD nach EN 61643-11	Typ 2
Maximaler Ableitstoßstrom (8/20 μs)	40 kA
Maximale Vorsicherung	160 A
Temperatureinsatzbereich min.	-40 °C
Temperatureinsatzbereich max.	80 °C
Dimension	60V DC
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,1124 kg CO2e / 1 Stück

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]	40 kA
