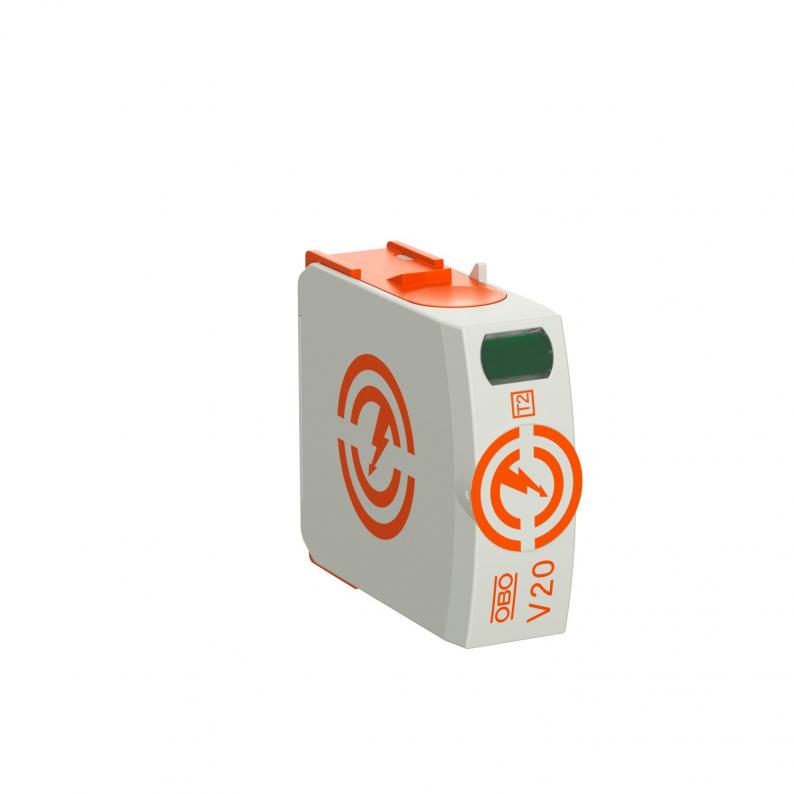

Oberteil V20 280 V
Typ V20-0-280 | Art.Nr. 5095364 | EAN 4012196163557
Art.Nr. / Typ
5095364 / V20-0-280
Schutzart
IP20
Ausführung der Pole
1
kl. VKE: 1 Stück
1Stück
Beschreibung
Oberteil, Überspannungsableiter Typ 2
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbares Oberteil mit dynamischer Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbares Oberteil mit dynamischer Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
Technische Daten
Technische Daten
| Polzahl | 1 |
|---|---|
| Netzform | sonstige |
| Ausblasend | nein |
| Signalisierung am Gerät | optisch |
| Schutzart | IP20 |
| Höchste Dauerspannung (L-N) | 280 V |
| Nennableitstoßstrom (8/20 µs) [L-N] | 20 kA |
| Gehäusewerkstoff Überspannungsschutzbauteile | PA UL 94 V-0 |
| Maximaler Ableitstoßstrom (8/20 μs) [L-N] | 40 kA |
| Fernsignalisierung | nein |
| Prüfklasse Typ 2 | ja |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Integrierte Vorsicherung | nein |
| Schutzpegel [L-N] | ≤1,3 |
| Höchste Dauerspannung AC | 280 V |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Ausführung der Pole | 1 |
| Montageart | auf Basiselement |
| Restspannung [L-N] @ 5 kA | 1 kV |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 50 kA eff |
| Restspannung [L-N] @ 1 kA | 0,8 kV |
| SPD nach UL 1449 | Type 4 |
| Mindestabstand | 1,5 mm |
| Zulassungen | VDE, KEMA, UL, ÖVE |
| Kurzschlussfest | ja |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| SPD nach IEC 61643-1 | class II |
| SPD nach EN 61643-11 | Typ 2 |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Dimension | 280V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2131 kg CO2e / 1 Stück |
