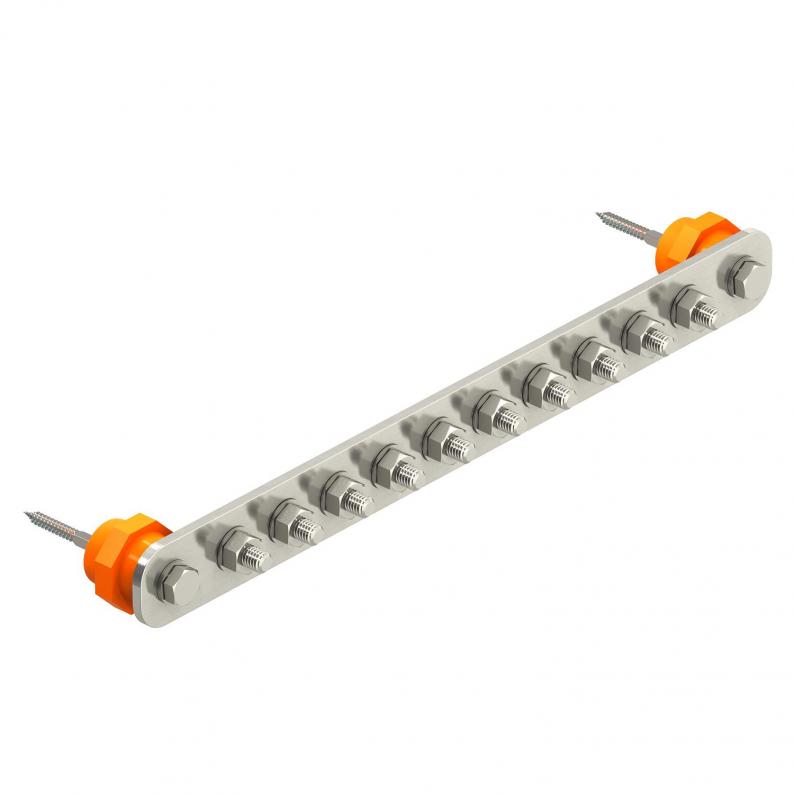

Potentialausgleichsschiene BigBar für Industriebereich
Typ 1802 10 VA | Art.Nr. 5015866 | EAN 4012195002284
Art.Nr. / Typ
Länge
Breite
Höhe
Anzahl der Anschlüsse
kl. VKE: 1 Stück
1Stück
Beschreibung
• Hauptpotentialausgleich nach VDE 0100 Teil 410 und Teil 540, sowie Blitzschutzpotentialausgleich VDE 0185-305 (IEC 62305)
• Isolatorfüße
• Schnelle und einfache Montage der Anschlussleitungen mittels Schlossschrauben M10
• Varianten aus rostfreiem Edelstahl (V2A) geeignet zum Einsatz im Außenbereich
• Komplett mit Dübel und Schrauben zur Wandmontage
• Mit Federscheibe (DIN 137) zur Schraubensicherung gegen Selbstlockern (z. B. in Industrie und Ex-Bereichen gefordert)
• Isolatorfüße
• Schnelle und einfache Montage der Anschlussleitungen mittels Schlossschrauben M10
• Varianten aus rostfreiem Edelstahl (V2A) geeignet zum Einsatz im Außenbereich
• Komplett mit Dübel und Schrauben zur Wandmontage
• Mit Federscheibe (DIN 137) zur Schraubensicherung gegen Selbstlockern (z. B. in Industrie und Ex-Bereichen gefordert)
Technische Daten
Abmessungen
| Länge | 408,5 mm |
|---|---|
| Breite | 40 mm |
| Höhe | 5 mm |
Technische Daten
| Anzahl der Anschlüsse | 10 |
|---|---|
| Isolator | ja |
| Anzahl Anschluss Rundleiter gesamt | 10 |
| Anzahl Anschluss Rundleiter 8 mm | 0 |
| Anzahl Anschluss Rundleiter 10 mm | 0 |
| Anzahl Anschluss Rundleiter 8-10 mm | 0 |
| Anzahl Anschluss Flachleiter bis 30 mm | 0 |
| Anzahl Anschluss Flachleiter bis 40 mm | 0 |
| Anzahl Anschluss Leitung bis 6 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 16 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 25 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 95 mm² starr | 0 |
| Werkstoff der Kontaktschiene | rostfreier Stahl (V2A) |
| Werkstoff der Klemme | rostfreier Stahl (V2A) |
| Ausführung | nur Klemme |
| Blitzstromtragfähigkeit | H/100 kA |
| Bauform | Aufbau modular |
| Dimension | 10xM10 |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 6,0023 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Anzahl der Anschlüsse
Art.Nr.
1802 5 VA
246
40
5
5
5015854
1802 10 VA
408,5
40
5
10
5015866
1802 DC 5+5 VA
605
40
85
10
5015876
Länge
Höhe
Anzahl der Anschlüsse
1802 5 VA
Art.Nr.
5015854
Länge
246
Breite
40
Höhe
5
Anzahl der Anschlüsse
5
1802 10 VA
Art.Nr.
5015866
Länge
408,5
Breite
40
Höhe
5
Anzahl der Anschlüsse
10
1802 DC 5+5 VA
Art.Nr.
5015876
Länge
605
Breite
40
Höhe
85
Anzahl der Anschlüsse
10
