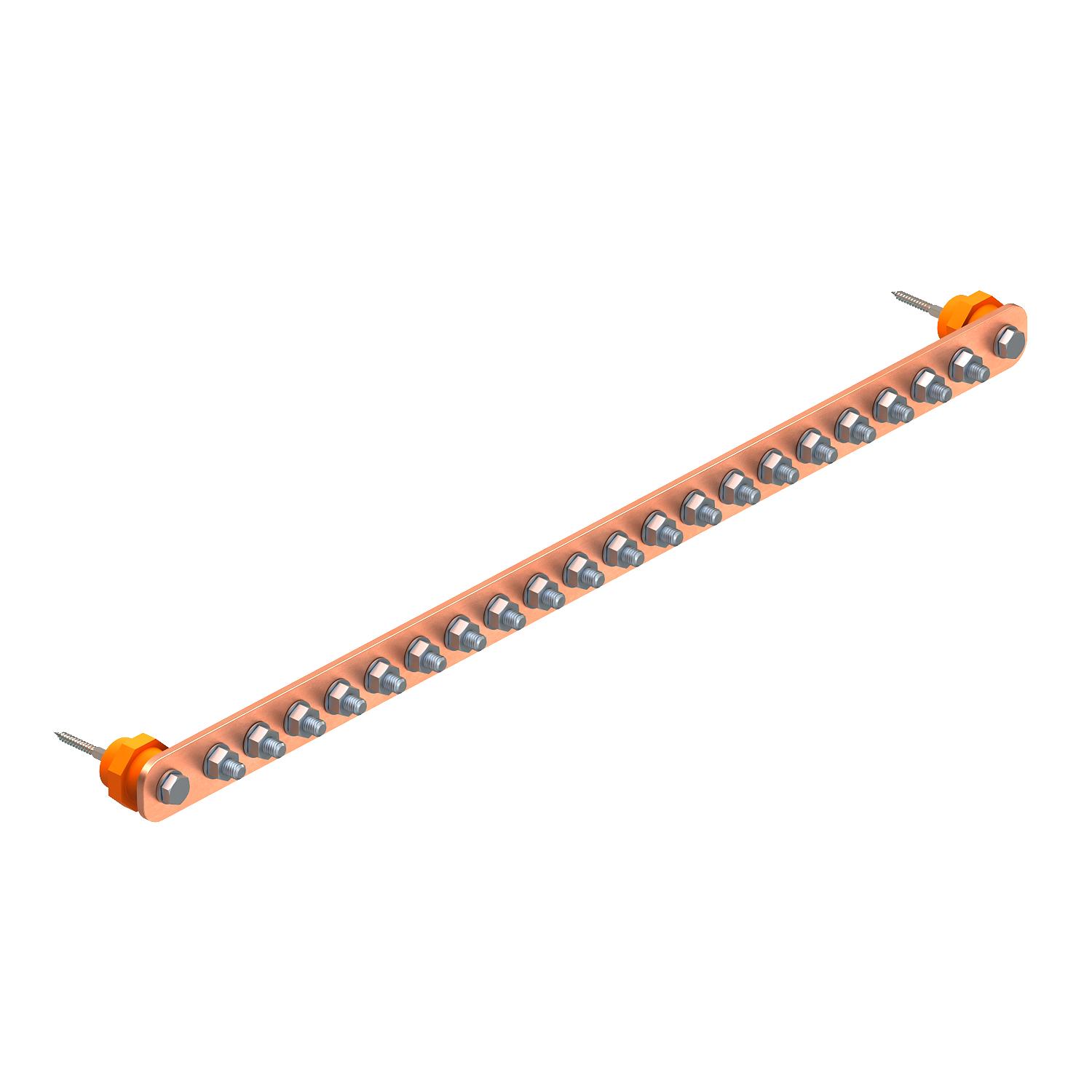

Potentialausgleichsschiene BigBar für Industriebereich
Art.Nr. 5015849 | EAN 4012195699408
Art.Nr. / Typ
Anzahl der Anschlüsse
Länge
Höhe
Breite
40 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Hauptpotentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305 (IEC 62305)
• Isolatorfüße
• schnelle und einfache Montage der Anschlussleitungen mittels Schlossschrauben M10
• komplett mit Dübel und Schrauben zur Wandmontage
• mit Federscheibe (DIN 137) zur Schraubensicherung gegen Selbstlockern (z. B. in Industrie und Ex-Bereichen gefordert)
• Isolatorfüße
• schnelle und einfache Montage der Anschlussleitungen mittels Schlossschrauben M10
• komplett mit Dübel und Schrauben zur Wandmontage
• mit Federscheibe (DIN 137) zur Schraubensicherung gegen Selbstlockern (z. B. in Industrie und Ex-Bereichen gefordert)
Technische Daten
Technische Daten
| Anzahl Anschluss Rundleiter gesamt | 20 |
|---|---|
| Anzahl der Anschlüsse | 20 |
| Ausführung | nur Klemme |
| Bauform | Aufbau fix |
| Blitzstromtragfähigkeit | H/100 kA |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,5343 kg CO2e / 1 Stück |
| Dimension | 20xM10 |
| Isolator | ja |
| Werkstoff | Kupfer |
| Werkstoff der Klemme | Kupfer |
| Werkstoff der Kontaktschiene | Kupfer |

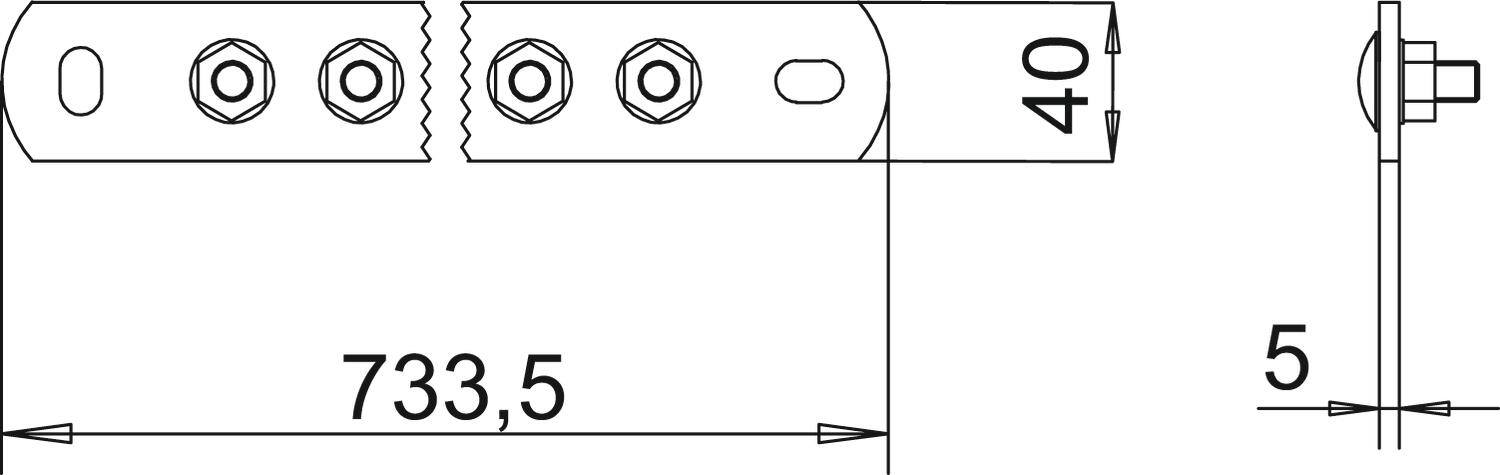

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 5 mm |
| Länge | 733,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Anzahl der Anschlüsse
Länge
Höhe
Art.Nr.
1802 5 CU
40 mm
5
246 mm
5 mm
5015830
1802 6 CU
40 mm
6
278,5 mm
5 mm
5015832
1802 8 CU
40 mm
8
343,5 mm
5 mm
5015836
1802 10 CU
40 mm
10
408,5 mm
5 mm
5015842
1802 12 CU
40 mm
12
473,5 mm
5 mm
5015844
1802 14 CU
40 mm
14
538,5 mm
5 mm
5015847
1802 20 CU
40 mm
20
733,5 mm
5 mm
5015849
1802 DC 5+1 CU
40 mm
6
505 mm
85 mm
5015870
1802 DC 5+5 CU
40 mm
10
605 mm
85 mm
5015874
Anzahl der Anschlüsse
Länge
Höhe
1802 5 CU
Art.Nr.
5015830
Breite
40 mm
Anzahl der Anschlüsse
5
Länge
246 mm
Höhe
5 mm
1802 6 CU
Art.Nr.
5015832
Anzahl der Anschlüsse
6
Länge
278,5 mm
Breite
40 mm
Höhe
5 mm
1802 8 CU
Art.Nr.
5015836
Länge
343,5 mm
Breite
40 mm
Höhe
5 mm
Anzahl der Anschlüsse
8
1802 10 CU
Art.Nr.
5015842
Anzahl der Anschlüsse
10
Länge
408,5 mm
Breite
40 mm
Höhe
5 mm
1802 12 CU
Art.Nr.
5015844
Länge
473,5 mm
Anzahl der Anschlüsse
12
Breite
40 mm
Höhe
5 mm
1802 14 CU
Art.Nr.
5015847
Breite
40 mm
Höhe
5 mm
Länge
538,5 mm
Anzahl der Anschlüsse
14
1802 20 CU
Art.Nr.
5015849
Länge
733,5 mm
Breite
40 mm
Anzahl der Anschlüsse
20
Höhe
5 mm
1802 DC 5+1 CU
Art.Nr.
5015870
Anzahl der Anschlüsse
6
Länge
505 mm
Höhe
85 mm
Breite
40 mm
1802 DC 5+5 CU
Art.Nr.
5015874
Länge
605 mm
Breite
40 mm
Anzahl der Anschlüsse
10
Höhe
85 mm
