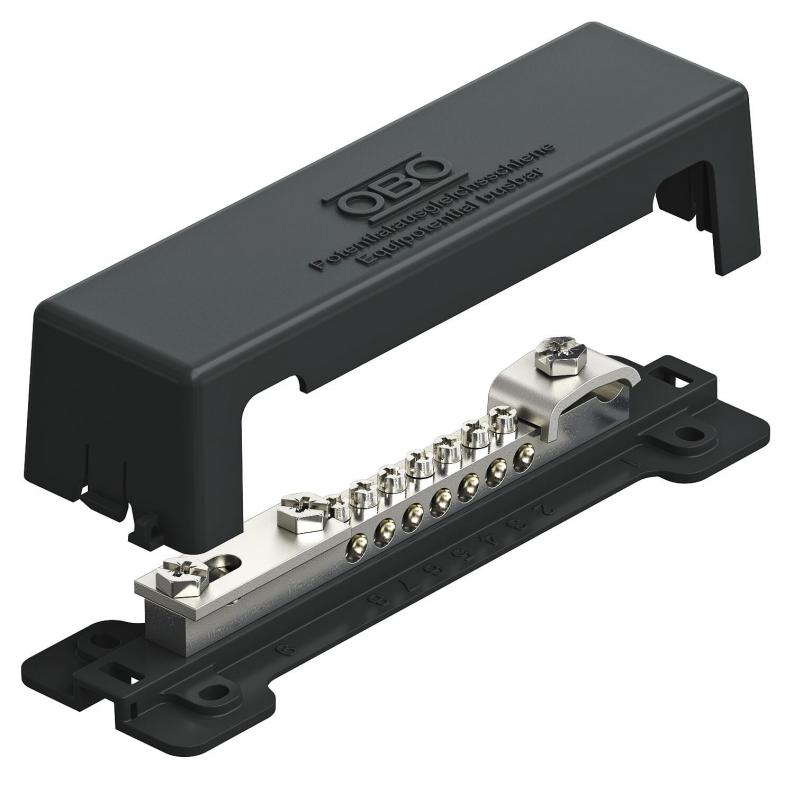

Potentialausgleichsschiene für den Außenbereich

Typ 1809 A | Art.Nr. 5015111 | EAN 4012195959427

Datenblatt (PDF)

RoHS (PDF)

Konformitätserklärung (PDF)

REACH (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5015111 / 1809 A

Farbe

schwarz

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305

• Abdeckhaube und Fußplatte aus Polystyrol
• Farbe: schwarz, UV-resistent
• Schrauben und Überleger aus VA
• blitzstromtragfähig 50 kA (10/350)

Anschlussmöglichkeiten:
• 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachband bis FL 30 oder Rundleiter Rd 8-10

Technische Daten

Abmessungen

Länge	188 mm
Breite	52 mm
Höhe	44,5 mm

Technische Daten

Isolator	ja
Anzahl Anschluss Rundleiter gesamt	1
Anzahl Anschluss Rundleiter 8 mm	0
Anzahl Anschluss Rundleiter 10 mm	0
Anzahl Anschluss Rundleiter 8-10 mm	1
Anzahl Anschluss Flachleiter bis 30 mm	1
Anzahl Anschluss Flachleiter bis 40 mm	0
Anzahl Anschluss Leitung bis 6 mm² starr	0
Anzahl Anschluss Leitung bis 16 mm² starr	0
Anzahl Anschluss Leitung bis 25 mm² starr	7
Anzahl Anschluss Leitung bis 95 mm² starr	0
Werkstoff der Kontaktschiene	Messing
Werkstoff der Klemme	Stahl
Oberfläche der Kontaktschiene	vernickelt
Oberfläche der Klemme	galvanisch verzinkt
Ausführung	mit Abdeckhaube
Blitzstromtragfähigkeit	N/50 kA
Bauform	Aufbau fix
Dimension	50x5mm
Werkstoff	Edelstahl, rostfrei 1.4301
Farbe	schwarz
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,9056 kg CO2e / 1 Stück
