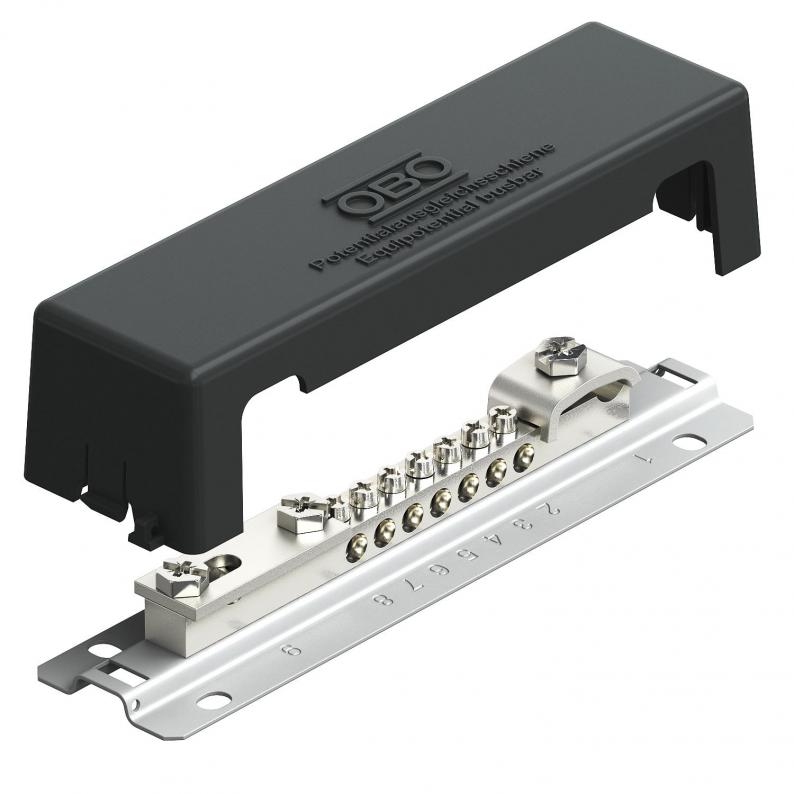

Potentialausgleichsschiene für den Außenbereich, Fußplatte aus Metall
Typ 1809 AM | Art.Nr. 5015105 | EAN 4012196587292
Art.Nr. / Typ
5015105 / 1809 AM
Farbe
schwarz
kl. VKE: 1 Stück
1Stück
Beschreibung
Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305
• Abdeckhaube aus Polystyrol
• Fußplatte aus Stahl, Oberfläche Zink-Eisen
• Farbe: schwarz, UV-resistent
• Schrauben und Überleger aus VA
• blitzstromtragfähig 100 kA (10/350)
Anschlussmöglichkeiten:
• 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachband bis FL 30 oder Rundleiter Rd 8-10
• Abdeckhaube aus Polystyrol
• Fußplatte aus Stahl, Oberfläche Zink-Eisen
• Farbe: schwarz, UV-resistent
• Schrauben und Überleger aus VA
• blitzstromtragfähig 100 kA (10/350)
Anschlussmöglichkeiten:
• 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachband bis FL 30 oder Rundleiter Rd 8-10
Technische Daten
Abmessungen
| Länge | 188 mm |
|---|---|
| Breite | 52 mm |
| Höhe | 44,5 mm |
Technische Daten
| Anzahl Anschluss Rundleiter gesamt | 1 |
|---|---|
| Anzahl Anschluss Rundleiter 8 mm | 0 |
| Anzahl Anschluss Rundleiter 10 mm | 0 |
| Anzahl Anschluss Rundleiter 8-10 mm | 1 |
| Anzahl Anschluss Flachleiter bis 30 mm | 1 |
| Anzahl Anschluss Flachleiter bis 40 mm | 0 |
| Anzahl Anschluss Leitung bis 6 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 16 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 25 mm² starr | 7 |
| Anzahl Anschluss Leitung bis 95 mm² starr | 0 |
| Werkstoff der Kontaktschiene | Messing |
| Werkstoff der Klemme | Stahl |
| Oberfläche der Kontaktschiene | vernickelt |
| Oberfläche der Klemme | galvanisch verzinkt |
| Ausführung | mit Abdeckhaube |
| Blitzstromtragfähigkeit | H/100 kA |
| Bauform | Aufbau fix |
| Dimension | 188mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | schwarz |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,0545 kg CO2e / 1 Stück |
