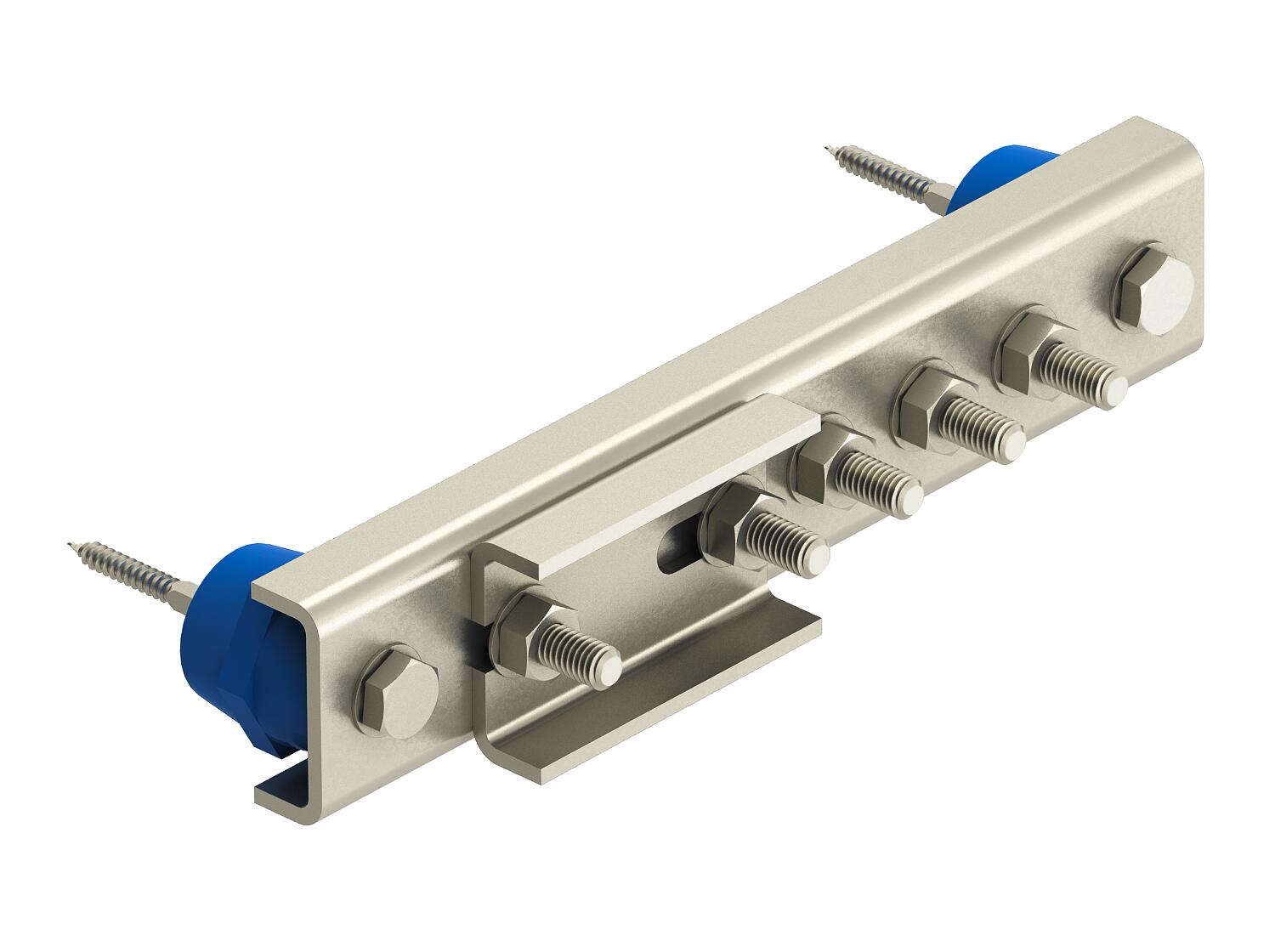

Potentialausgleichsschiene für EX-Zone 1/21, 2/22
Typ EX PAS 5
|Art.Nr. 5015265
|EAN 4012196427628
Art.Nr. / Typ
Länge
Breite
Höhe
Anzahl der Anschlüsse
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Zum zündfunkenfreien Schutz-/Funktionspotentialausgleich nach DIN VDE 0100-410/-540 sowie zündfunkenfreien Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) in Anlagen nach VDE 0165-1 (IEC/EN 60079-14)
• Einsatz in explosionsgefährdeten Bereichen Ex-Zone 1 und 2/21 und 22
• geprüft nach Explosionsgruppe IIC
• Blitzstromtragfähigkeitsklasse H (100 kA) nach VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistente und halogenfreie Isolatorfüße
• mit Federscheibe zur Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2
• für Innen- und Außenanwendungen geeignet
• Einsatz in explosionsgefährdeten Bereichen Ex-Zone 1 und 2/21 und 22
• geprüft nach Explosionsgruppe IIC
• Blitzstromtragfähigkeitsklasse H (100 kA) nach VDE 0185-561-1 (IEC/EN 62561-1)
• UV-resistente und halogenfreie Isolatorfüße
• mit Federscheibe zur Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2
• für Innen- und Außenanwendungen geeignet
Technische Daten
Abmessungen
| Länge | 279 mm |
|---|---|
| Breite | 54 mm |
| Höhe | 4 mm |
Materialien und Verpackung
| Verpackung vollständig aus recycelter Kartonage | Ja |
|---|---|
| Verpackung ohne Kunststoff | Ja |
Technische Daten
| Anzahl der Anschlüsse | 5 |
|---|---|
| Isolator | ja |
| Anzahl Anschluss Rundleiter gesamt | 5 |
| Anzahl Anschluss Rundleiter 8 mm | 0 |
| Anzahl Anschluss Rundleiter 10 mm | 0 |
| Anzahl Anschluss Rundleiter 8-10 mm | 0 |
| Anzahl Anschluss Flachleiter bis 30 mm | 0 |
| Anzahl Anschluss Flachleiter bis 40 mm | 1 |
| Anzahl Anschluss Leitung bis 6 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 16 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 25 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 95 mm² starr | 0 |
| Werkstoff der Kontaktschiene | rostfreier Stahl (V2A) |
| Werkstoff der Klemme | rostfreier Stahl (V2A) |
| Ausführung | nur Klemme |
| Blitzstromtragfähigkeit | H/100 kA |
| Bauform | Aufbau fix |
| Dimension | 5xM10 |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
CO2-Fußabdruck (Product Carbon Footprint)
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,7523 kg CO2e / 1 Stück |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Anzahl der Anschlüsse
Art.Nr.
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Länge
Anzahl der Anschlüsse
EX PAS 5
Art.Nr.
5015265
Länge
279
Breite
54
Höhe
4
Anzahl der Anschlüsse
5
EX PAS 10
Art.Nr.
5015270
Länge
441
Breite
54
Höhe
4
Anzahl der Anschlüsse
10
