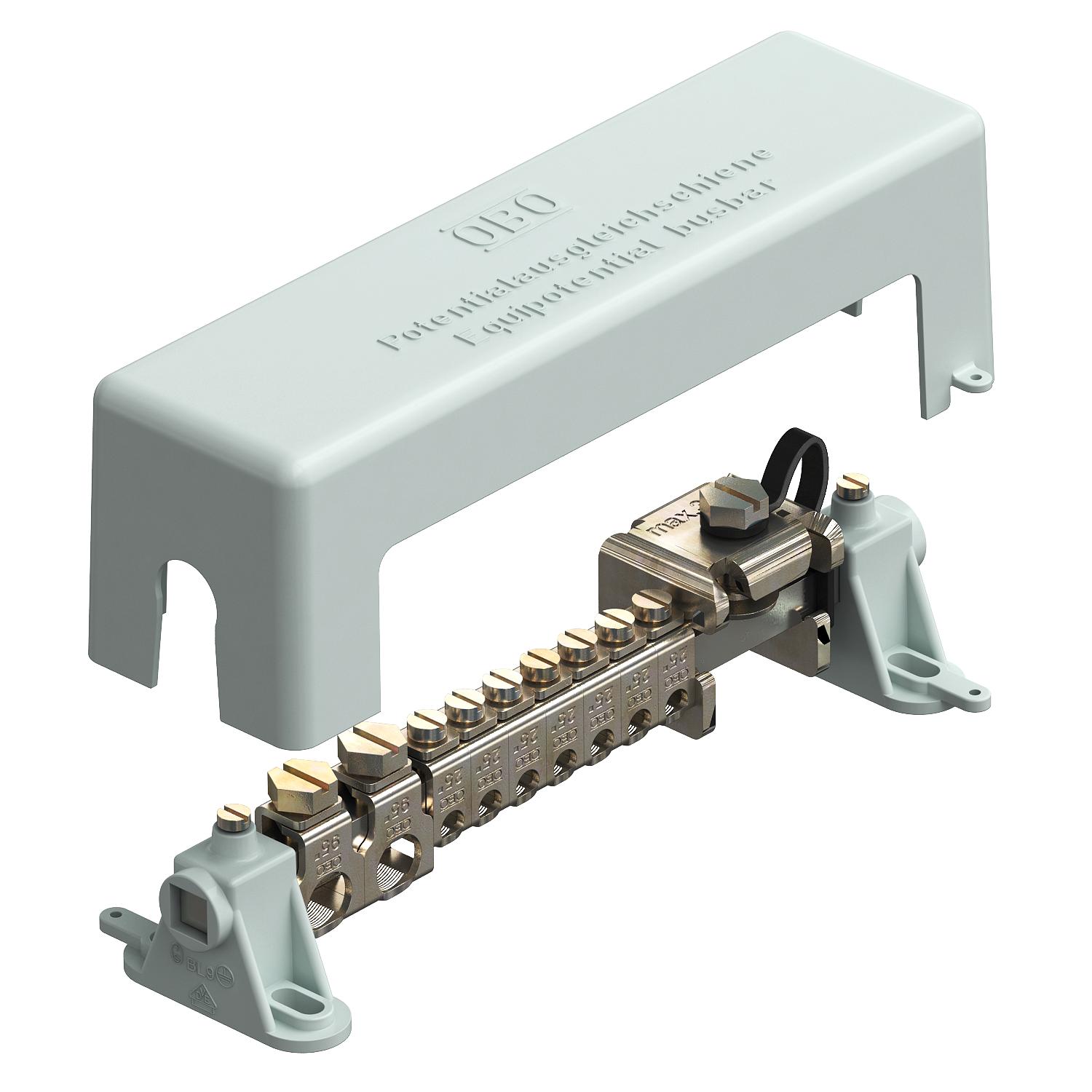

Potentialausgleichsschiene für Innenbereich, VDE-geprüft
Typ 1801 VDE | Art.Nr. 5015650 | EAN 4012195378556



Art.Nr. / Typ
Länge
Breite
Höhe
Farbe
grau
kl. VKE: 1 Stück
1Stück
Beschreibung
Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305
• nach VDE 0618, Teil 1
• mit Klemmschiene 10 x 10 mm aus Messing, vernickelt
• mit kontaktsicheren Reihenklemmen aus Stahl, galvanisch verzinkt
• Abdeckhaube und Schienenböcke aus Polystyrol, grau
• Abdeckhaube plombierbar / beschriftbar
• blitzstromtragfähig 100 kA (10/350)
• Zugbügel mit Schraubensicherung gegen Selbstlockern (z. B. in der Industrie gefordert)
Anschlussmöglichkeiten:
• 7 ein- oder mehrdrähtige Leitungen 2,5-25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm² (max. Ø 7 mm)
• 2 ein- oder mehrdrähtige Leitungen 25-95 mm² oder feindrähtige Leitungen mit Aderendhülse bis 70 mm² (max. Ø 13,5 mm)
• 1 Flachleiter 30 x 3,5 mm
mit plombierbarer Abdeckhaube,
aus schlagfestem Kunststoff
• nach VDE 0618, Teil 1
• mit Klemmschiene 10 x 10 mm aus Messing, vernickelt
• mit kontaktsicheren Reihenklemmen aus Stahl, galvanisch verzinkt
• Abdeckhaube und Schienenböcke aus Polystyrol, grau
• Abdeckhaube plombierbar / beschriftbar
• blitzstromtragfähig 100 kA (10/350)
• Zugbügel mit Schraubensicherung gegen Selbstlockern (z. B. in der Industrie gefordert)
Anschlussmöglichkeiten:
• 7 ein- oder mehrdrähtige Leitungen 2,5-25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm² (max. Ø 7 mm)
• 2 ein- oder mehrdrähtige Leitungen 25-95 mm² oder feindrähtige Leitungen mit Aderendhülse bis 70 mm² (max. Ø 13,5 mm)
• 1 Flachleiter 30 x 3,5 mm
mit plombierbarer Abdeckhaube,
aus schlagfestem Kunststoff
Technische Daten
Abmessungen
Länge | 217 mm |
---|---|
Breite | 63 mm |
Höhe | 67,5 mm |
Technische Daten
Isolator | ja |
---|---|
Anzahl Anschluss Rundleiter gesamt | 0 |
Anzahl Anschluss Rundleiter 8 mm | 0 |
Anzahl Anschluss Rundleiter 10 mm | 0 |
Anzahl Anschluss Rundleiter 8-10 mm | 0 |
Anzahl Anschluss Flachleiter bis 30 mm | 1 |
Anzahl Anschluss Flachleiter bis 40 mm | 0 |
Anzahl Anschluss Leitung bis 6 mm² starr | 0 |
Anzahl Anschluss Leitung bis 16 mm² starr | 0 |
Anzahl Anschluss Leitung bis 25 mm² starr | 7 |
Anzahl Anschluss Leitung bis 95 mm² starr | 2 |
Werkstoff der Kontaktschiene | Messing |
Werkstoff der Klemme | Stahl |
Oberfläche der Kontaktschiene | vernickelt |
Oberfläche der Klemme | galvanisch verzinkt |
Ausführung | mit Abdeckhaube |
Bauform | Aufbau modular |
Dimension | 217mm |
Werkstoff | Messing |
Farbe | grau |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,778 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Farbe
Art.Nr.
1801 VDE
217
63
67,5
grau
5015650
1801 12x25 1x95
217
63
67,5
grau
5015683
1801 VDE
Art.Nr.
5015650
Länge
217
Breite
63
Höhe
67,5
Farbe
grau
1801 12x25 1x95
Art.Nr.
5015683
Länge
217
Breite
63
Höhe
67,5
Farbe
grau
