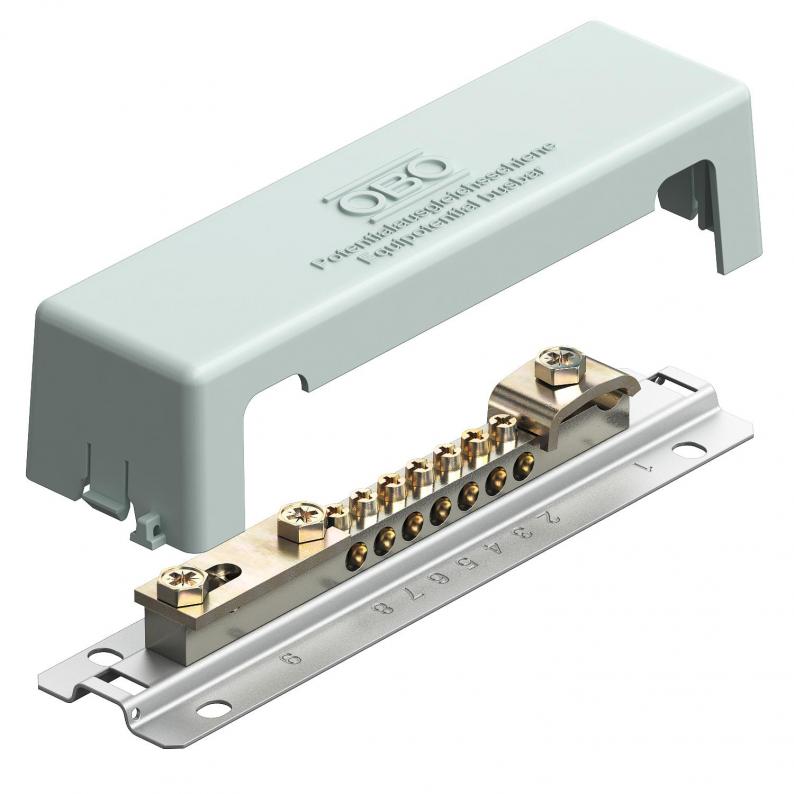

Potentialausgleichsschiene mit Metall-Fußplatte
Typ 1809 M | Art.Nr. 5015081 | EAN 4012195378310
Art.Nr. / Typ
5015081 / 1809 M
Farbe
grau
kl. VKE: 1 Stück
1Stück
Beschreibung
Potentialausgleichsschiene mit Metallfuß für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305
• Abdeckhaube aus Polystyrol, grau
• Abdeckhaube plombierbar / beschriftbar
• Fußplatte aus Stahl, bandverzinkt
• Kontaktleiste aus Messing, vernickelt
• Schrauben und Überleger aus Stahl, galvanisch verzinkt
• blitzstromtragfähig 100 kA (10/350)
Anschlussmöglichkeiten:
• 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachband bis FL 30 oder Rundleiter Rd 8-10
• Abdeckhaube aus Polystyrol, grau
• Abdeckhaube plombierbar / beschriftbar
• Fußplatte aus Stahl, bandverzinkt
• Kontaktleiste aus Messing, vernickelt
• Schrauben und Überleger aus Stahl, galvanisch verzinkt
• blitzstromtragfähig 100 kA (10/350)
Anschlussmöglichkeiten:
• 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm²
• 1 Rundleiter Rd 8-10
• 1 Flachband bis FL 30 oder Rundleiter Rd 8-10
Technische Daten
Abmessungen
| Länge | 188 mm |
|---|---|
| Breite | 52 mm |
| Höhe | 43 mm |
Technische Daten
| Isolator | nein |
|---|---|
| Anzahl Anschluss Rundleiter gesamt | 1 |
| Anzahl Anschluss Rundleiter 8 mm | 0 |
| Anzahl Anschluss Rundleiter 10 mm | 0 |
| Anzahl Anschluss Rundleiter 8-10 mm | 1 |
| Anzahl Anschluss Flachleiter bis 30 mm | 1 |
| Anzahl Anschluss Flachleiter bis 40 mm | 0 |
| Anzahl Anschluss Leitung bis 6 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 16 mm² starr | 0 |
| Anzahl Anschluss Leitung bis 25 mm² starr | 7 |
| Anzahl Anschluss Leitung bis 95 mm² starr | 0 |
| Werkstoff der Kontaktschiene | Messing |
| Werkstoff der Klemme | Stahl |
| Oberfläche der Kontaktschiene | vernickelt |
| Oberfläche der Klemme | galvanisch verzinkt |
| Ausführung | mit Abdeckhaube |
| Blitzstromtragfähigkeit | H/100 kA |
| Bauform | Aufbau fix |
| Dimension | 188mm |
| Werkstoff | Messing |
| Farbe | grau |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,8422 kg CO2e / 1 Stück |
