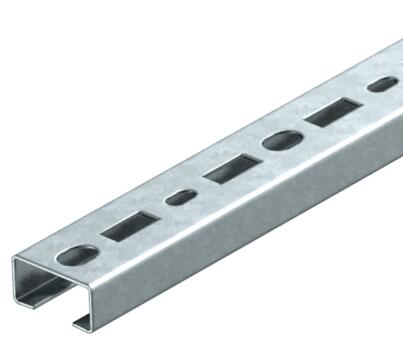

Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Art.Nr. 1104349 | EAN 4012195038474




Art.Nr. / Typ
Länge
Oberfläche
bandverzinkt
Höhe
18 mm
Materialstärke
1,75 mm
Breite
35 mm
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
Abbrechbar | nein |
---|---|
Art der Lochung | Rücken gelocht |
Ausführung | Einfachprofil |
Bohrlochabstand mittig | 25 mm |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3749 kg CO₂e / 1 Stück |
Dimension | 150x35x18 |
Funktionserhalt | ja |
Materialstärke | 1,75 mm |
Mit Lochung | ja |
Mit Zahnung | nein |
Oberfläche | bandverzinkt |
Profilform | C-Profil |
Rostfreier Stahl, gebeizt | nein |
Schlitzweite | 17 mm |
Statischer Wert A | 1,17 cm² |
Statischer Wert ly | 0,52 cm |
Statischer Wert lz | 0,53 cm |
Statischer Wert Wy | 2,33 cm² |
Statischer Wert Wz | 1,33 cm² |
Werkstoff | Stahl |

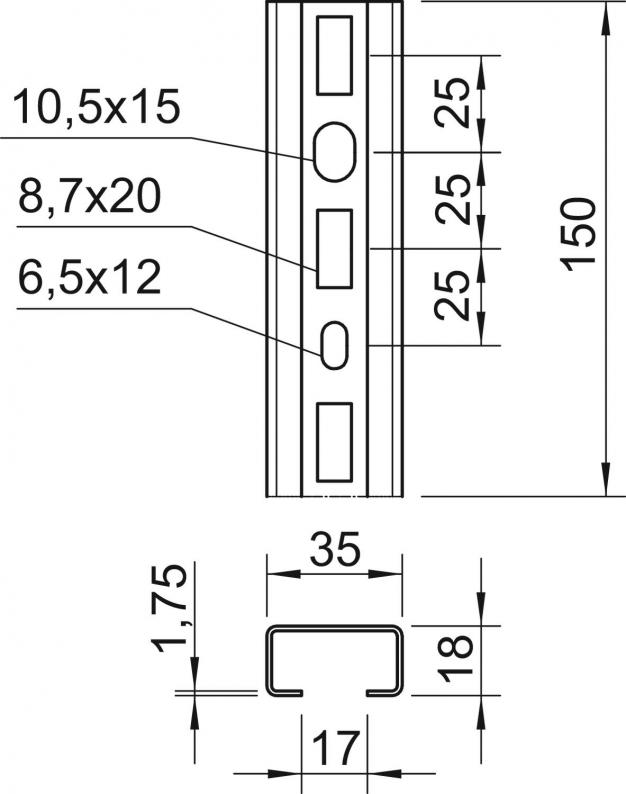

Abmessungen
Breite | 35 mm |
---|---|
Höhe | 18 mm |
Länge | 150 mm |
Maß L | 150 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Artikelbilder (3)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Höhe
Materialstärke
Breite
Werkstoff
Länge
Art.Nr.
CMS3518P0150FS
bandverzinkt
18 mm
1,75 mm
35 mm
Stahl
150 mm
1104349
CMS3518P0200FS
bandverzinkt
18 mm
1,75 mm
35 mm
Stahl
200 mm
1104357
CMS3518P0600FS
bandverzinkt
18 mm
1,75 mm
35 mm
Stahl
600 mm
1104411
CMS3518P0900FS
bandverzinkt
18 mm
1,75 mm
35 mm
Stahl
900 mm
1104435
