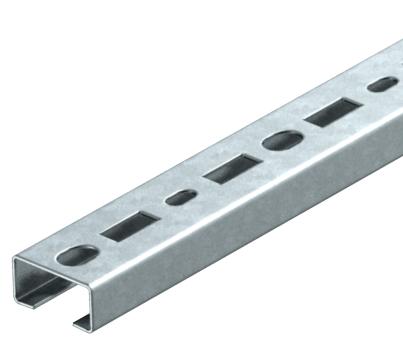

Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Art.Nr. 1104357 | EAN 4012195038535




Art.Nr. / Typ
Länge
Oberfläche
bandverzinkt
Höhe
18 mm
Materialstärke
1,75 mm
Breite
35 mm
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
Abbrechbar | nein |
---|---|
Art der Lochung | Rücken gelocht |
Ausführung | Einfachprofil |

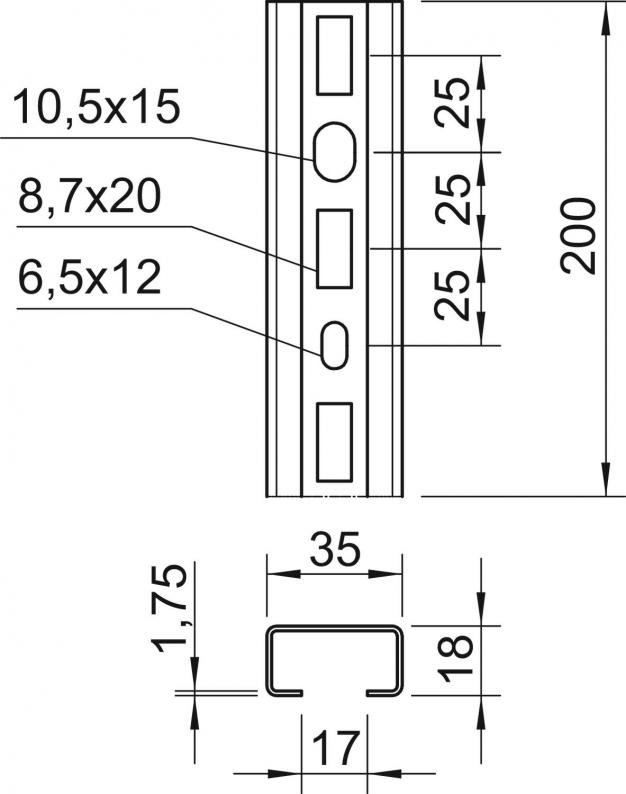

Bohrlochabstand mittig | 25 mm |
CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,7791 kg CO₂e / 1 Stück |
Dimension | 200x35x18 |
Funktionserhalt | ja |
Materialstärke | 1,75 mm |
Mit Lochung | ja |
Mit Zahnung | nein |
Oberfläche | bandverzinkt |
Profilform | C-Profil |
Rostfreier Stahl, gebeizt | nein |
Schlitzweite | 17 mm |
Statischer Wert A | 1,17 cm² |
Statischer Wert ly | 0,52 cm |
Statischer Wert lz | 0,53 cm |
Statischer Wert Wy | 2,33 cm² |
Statischer Wert Wz | 1,33 cm² |
Werkstoff | Stahl |
Abmessungen
Breite | 35 mm |
---|---|
Höhe | 18 mm |
Länge | 200 mm |
Maß L | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Höhe
Materialstärke
Länge
Breite
Werkstoff
Art.Nr.
CMS3518P0150FS
bandverzinkt
18 mm
1,75 mm
150 mm
35 mm
Stahl
1104349
CMS3518P0200FS
bandverzinkt
18 mm
1,75 mm
200 mm
35 mm
Stahl
1104357
CMS3518P0600FS
bandverzinkt
18 mm
1,75 mm
600 mm
35 mm
Stahl
1104411
CMS3518P0900FS
bandverzinkt
18 mm
1,75 mm
900 mm
35 mm
Stahl
1104435
Länge
CMS3518P0150FS
Art.Nr.
1104349
Oberfläche
bandverzinkt
Höhe
18 mm
Materialstärke
1,75 mm
Länge
150 mm
Breite
35 mm
Werkstoff
Stahl
CMS3518P0200FS
Art.Nr.
1104357
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
Höhe
18 mm
Breite
35 mm
Länge
200 mm
Werkstoff
Stahl
CMS3518P0600FS
Art.Nr.
1104411
Werkstoff
Stahl
Höhe
18 mm
Länge
600 mm
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
Breite
35 mm
CMS3518P0900FS
Art.Nr.
1104435
Werkstoff
Stahl
Höhe
18 mm
Materialstärke
1,75 mm
Oberfläche
bandverzinkt
Breite
35 mm
Länge
900 mm
