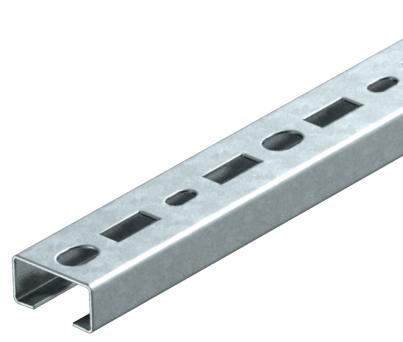

Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Typ CMS3518P2000FS | OBO Art.Nr. 1104454 | EAN 4012195038719
OBO Art.Nr. / Typ
1104454 / CMS3518P2000FS
Höhe
18 mm
Länge
2000 mm
Oberfläche
bandverzinkt
Breite
35 mm
Werkstoff
Stahl
Materialstärke
1,75 mm
kl. VKE: 2 m
2m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| Bund | 20 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,4093 kg CO₂e / 1 Meter |
| Dimension | 2000x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,75 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 1,17 cm² |
| Statischer Wert ly | 0,52 cm |
| Statischer Wert lz | 0,53 cm |
| Statischer Wert Wy | 2,33 cm² |
| Statischer Wert Wz | 1,33 cm² |
| Werkstoff | Stahl |

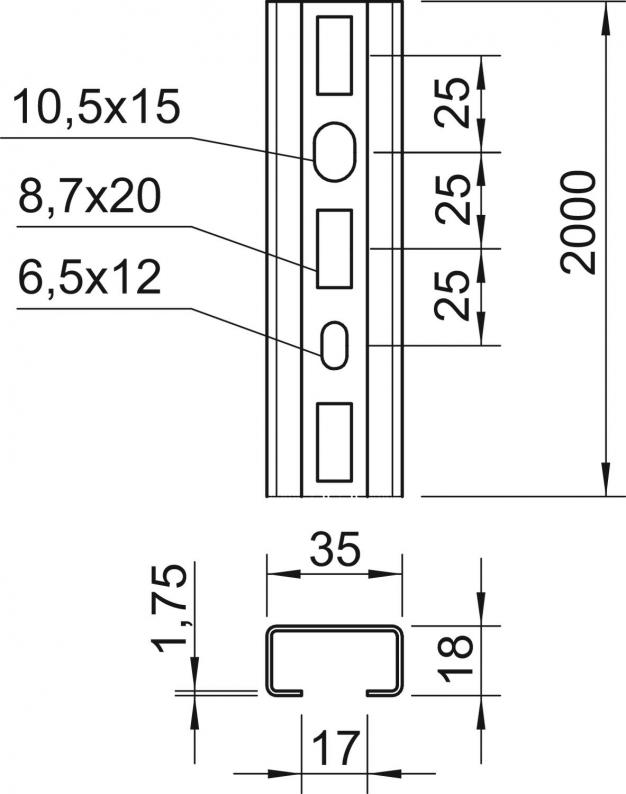

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 2000 mm |
| Maß L | 2000 mm |
