Profilschiene MS 22 L FT
Profilschiene MS 22 L FT
Art.Nr. 1122715 | EAN 4012195500117
Art.Nr. / Typ
Länge
Materialstärke
2 mm
Breite
40 mm
Höhe
22,5 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung

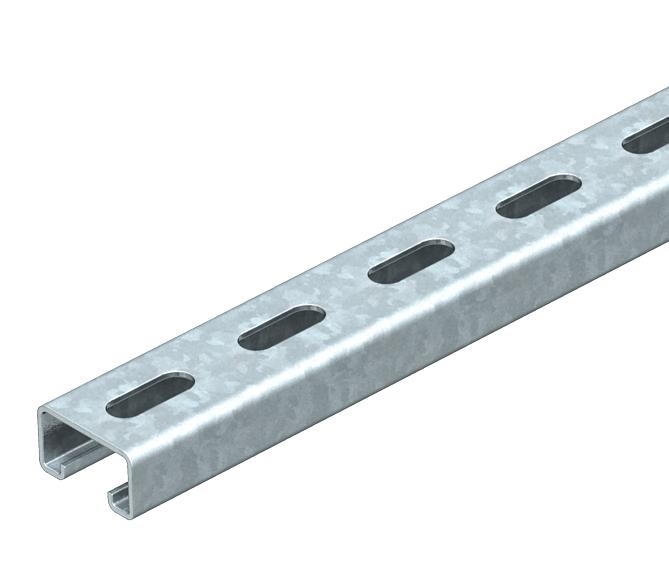

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,7249 kg CO₂e / 1 Stück |

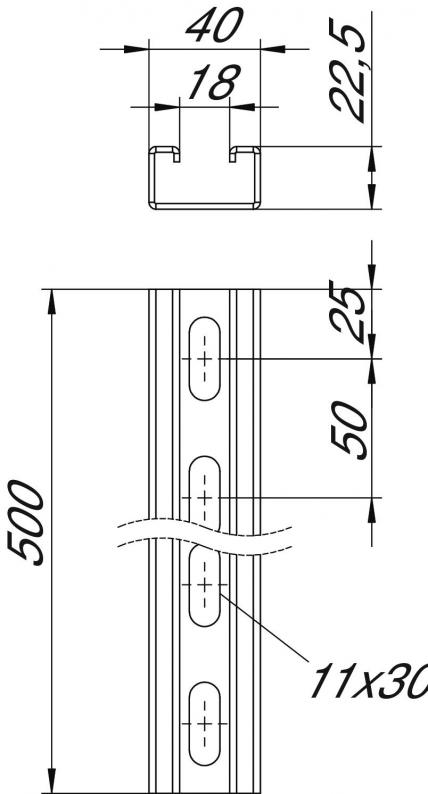

| Dimension | 500x40x22,5 |
| Funktionserhalt | nein |
| Lochgröße | 11x30 mm |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 18 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,19 cm |
| Statischer Wert lz | 4,46 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 22,5 mm |
| Länge | 500 mm |
| Maß L | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (3)
Ausführungen
Typ
Materialstärke
Breite
Höhe
Oberfläche
Länge
Art.Nr.
MS 22 L 200 FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
200 mm
1122703
MS 22 L 300 FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
300 mm
1122707
MS 22 L 400 FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
400 mm
1122711
MS 22 L 500 FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
500 mm
1122715
MS 22 L 600 FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
600 mm
1122719
MS 22 L 700 FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
700 mm
1122723
MS 22 L 800 FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
800 mm
1122727
MS 22 L 1MFT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
1000 mm
1122735
MS 22 L 3M FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
3000 mm
1122742
MS 22 L 6M FT
2 mm
40 mm
22,5 mm
tauchfeuerverzinkt
6000 mm
1122746
