Profilschiene MS 22 L FT
Profilschiene MS 22 L FT
Art.Nr. 1122719 | EAN 4012195500179
Art.Nr. / Typ
Länge
Höhe
22,5 mm
Materialstärke
2 mm
Breite
40 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung

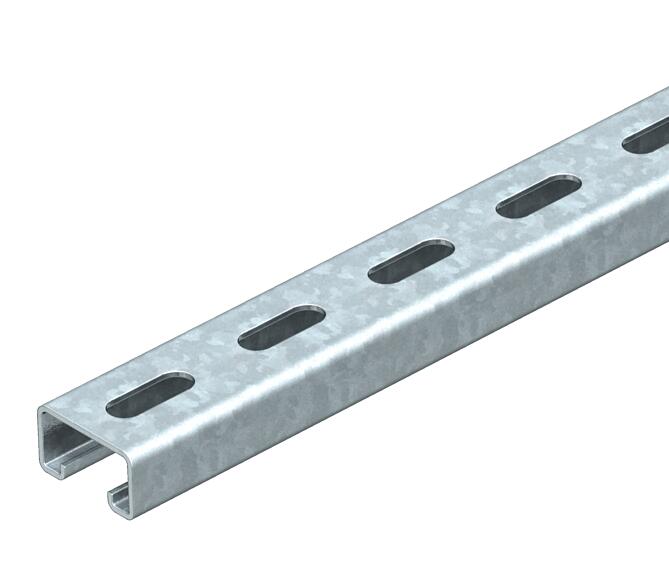

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,0693 kg CO₂e / 1 Stück |
| Dimension | 600x40x22,5 |
| Funktionserhalt | nein |
| Lochgröße | 11x30 mm |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 18 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,19 cm |
| Statischer Wert lz | 4,46 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Stahl |

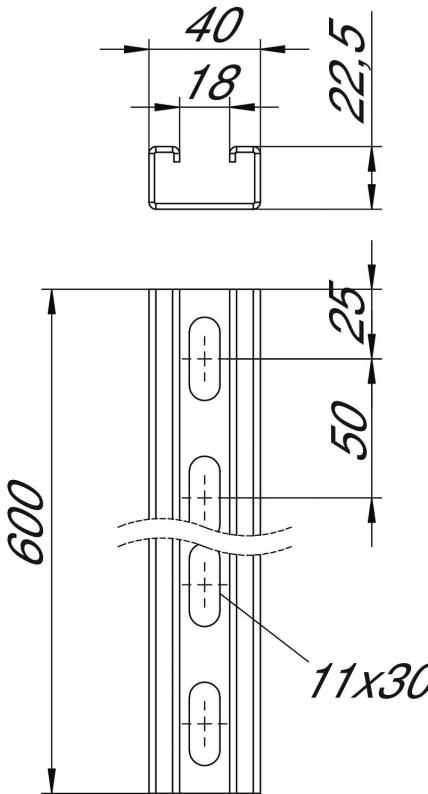

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 22,5 mm |
| Länge | 600 mm |
| Maß L | 600 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (3)
Ausführungen
Typ
Höhe
Länge
Materialstärke
Breite
Oberfläche
Art.Nr.
MS 22 L 200 FT
22,5 mm
200 mm
2 mm
40 mm
tauchfeuerverzinkt
1122703
MS 22 L 300 FT
22,5 mm
300 mm
2 mm
40 mm
tauchfeuerverzinkt
1122707
MS 22 L 400 FT
22,5 mm
400 mm
2 mm
40 mm
tauchfeuerverzinkt
1122711
MS 22 L 500 FT
22,5 mm
500 mm
2 mm
40 mm
tauchfeuerverzinkt
1122715
MS 22 L 600 FT
22,5 mm
600 mm
2 mm
40 mm
tauchfeuerverzinkt
1122719
MS 22 L 700 FT
22,5 mm
700 mm
2 mm
40 mm
tauchfeuerverzinkt
1122723
MS 22 L 800 FT
22,5 mm
800 mm
2 mm
40 mm
tauchfeuerverzinkt
1122727
MS 22 L 1MFT
22,5 mm
1000 mm
2 mm
40 mm
tauchfeuerverzinkt
1122735
MS 22 L 3M FT
22,5 mm
3000 mm
2 mm
40 mm
tauchfeuerverzinkt
1122742
MS 22 L 6M FT
22,5 mm
6000 mm
2 mm
40 mm
tauchfeuerverzinkt
1122746
