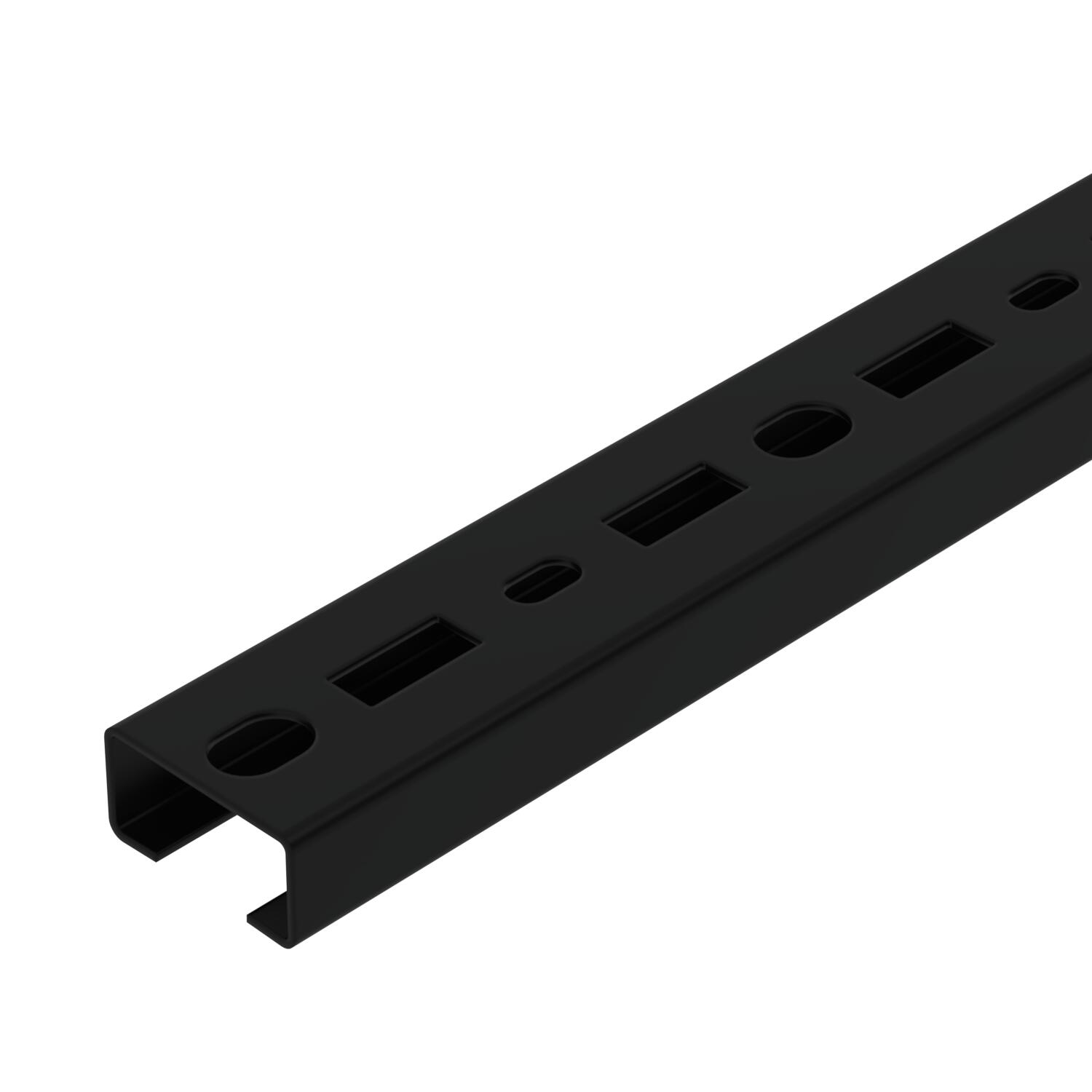

Profilschiene, Schlitz 17 mm, gelocht, schwarz
Profilschiene, Schlitz 17 mm, gelocht, schwarz
Art.Nr. 1104269 | EAN 4012197366339
Art.Nr. / Typ
Länge
Materialstärke
1,25 mm
Höhe
18 mm
Farbe
tiefschwarz; RAL 9005
Werkstoff
Stahl
Breite
35 mm
Oberfläche
PES135 - Polyester
kl. VKE: 25 Stück
25Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| Dimension | 200x35x18 |
| Farbe | tiefschwarz; RAL 9005 |
| Funktionserhalt | ja |
| Materialstärke | 1,25 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | PES135 - Polyester |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert ly | 0,41 cm |
| Statischer Wert lz | 1,81 cm |
| Statischer Wert Wy | 0,41 cm² |
| Statischer Wert Wz | 1,03 cm² |
| Werkstoff | Stahl |

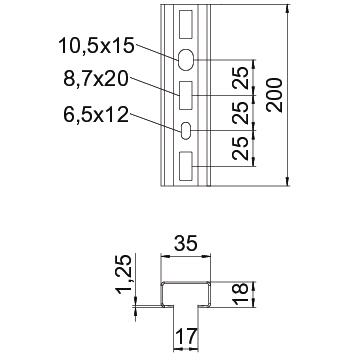

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
BS-H1-K-22 FT
1186216
kl. VKE: 100 Stück
100Stück
Art.Nr. 1186216
Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FTTyp
BS-H1-K-22 FT
kl. VKE: 100 Stück
100Stück
Ausführungen
Typ
Materialstärke
Höhe
Farbe
Werkstoff
Breite
Länge
Oberfläche
Art.Nr.
CML3518P0200 SW
1,25 mm
18 mm
tiefschwarz; RAL 9005
Stahl
35 mm
200 mm
PES135 - Polyester
1104269
CML3518P0300 SW
1,25 mm
18 mm
tiefschwarz; RAL 9005
Stahl
35 mm
300 mm
PES135 - Polyester
1104285
CML3518P0400 SW
1,25 mm
18 mm
tiefschwarz; RAL 9005
Stahl
35 mm
400 mm
PES135 - Polyester
1104293
CML3518P0500 SW
1,25 mm
18 mm
tiefschwarz; RAL 9005
Stahl
35 mm
500 mm
PES135 - Polyester
1104307
Länge
CML3518P0200 SW
Art.Nr.
1104269
Materialstärke
1,25 mm
Höhe
18 mm
Farbe
tiefschwarz; RAL 9005
Werkstoff
Stahl
Breite
35 mm
Länge
200 mm
Oberfläche
PES135 - Polyester
CML3518P0300 SW
Art.Nr.
1104285
Materialstärke
1,25 mm
Höhe
18 mm
Länge
300 mm
Farbe
tiefschwarz; RAL 9005
Oberfläche
PES135 - Polyester
Werkstoff
Stahl
Breite
35 mm
CML3518P0400 SW
Art.Nr.
1104293
Breite
35 mm
Farbe
tiefschwarz; RAL 9005
Länge
400 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
Oberfläche
PES135 - Polyester
Höhe
18 mm
CML3518P0500 SW
Art.Nr.
1104307
Oberfläche
PES135 - Polyester
Werkstoff
Stahl
Breite
35 mm
Farbe
tiefschwarz; RAL 9005
Materialstärke
1,25 mm
Länge
500 mm
Höhe
18 mm
