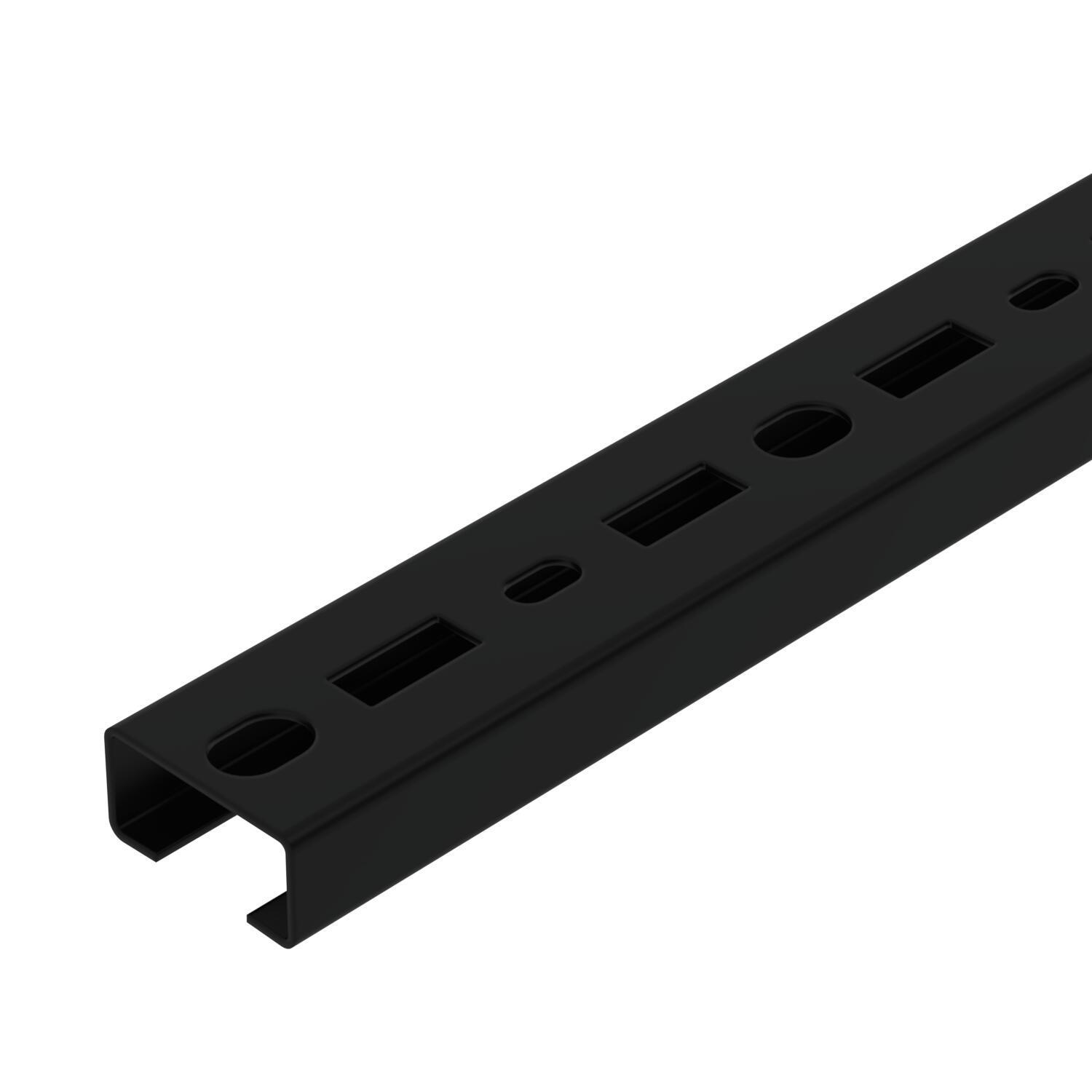

Profilschiene, Schlitz 17 mm, gelocht, schwarz
Profilschiene, Schlitz 17 mm, gelocht, schwarz
Art.Nr. 1104293 | EAN 4012197442132
Art.Nr. / Typ
Oberfläche
Länge
Höhe
18 mm
Breite
35 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
Farbe
tiefschwarz; RAL 9005
kl. VKE: 10 Stück
10Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,7256 kg CO2e / 1 Stück |
| Dimension | 400x35x18 |
| Farbe | tiefschwarz; RAL 9005 |
| Funktionserhalt | ja |
| Materialstärke | 1,25 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | PES135 - Polyester |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert ly | 0,41 cm |
| Statischer Wert lz | 1,81 cm |
| Statischer Wert Wy | 0,41 cm² |
| Statischer Wert Wz | 1,03 cm² |
| Werkstoff | Stahl |

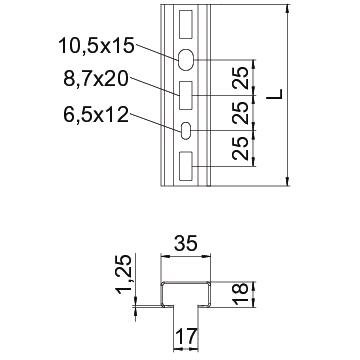

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
BS-H1-K-22 FT
1186216
kl. VKE: 100 Stück
100Stück
Art.Nr. 1186216
Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FTTyp
BS-H1-K-22 FT
kl. VKE: 100 Stück
100Stück
Ausführungen
Typ
Höhe
Oberfläche
Breite
Werkstoff
Materialstärke
Länge
Farbe
Art.Nr.
CML3518P0200FS
18 mm
bandverzinkt
35 mm
Stahl
1,25 mm
200 mm
1104268
CML3518P0300FS
18 mm
bandverzinkt
35 mm
Stahl
1,25 mm
300 mm
1104284
CML3518P0400FS
18 mm
bandverzinkt
35 mm
Stahl
1,25 mm
400 mm
1104292
CML3518P0400 SW
18 mm
PES135 - Polyester
35 mm
Stahl
1,25 mm
400 mm
tiefschwarz; RAL 9005
1104293
CML3518P0500FS
18 mm
bandverzinkt
35 mm
Stahl
1,25 mm
500 mm
1104306
CML3518P0500 SW
18 mm
PES135 - Polyester
35 mm
Stahl
1,25 mm
500 mm
tiefschwarz; RAL 9005
1104307
CML3518P0600FS
18 mm
bandverzinkt
35 mm
Stahl
1,25 mm
600 mm
1104310
CML3518P0700FS
18 mm
bandverzinkt
35 mm
Stahl
1,25 mm
700 mm
1104315
Oberfläche
Länge
CML3518P0200FS
Art.Nr.
1104268
Höhe
18 mm
Oberfläche
bandverzinkt
Breite
35 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
Länge
200 mm
CML3518P0300FS
Art.Nr.
1104284
Breite
35 mm
Materialstärke
1,25 mm
Werkstoff
Stahl
Höhe
18 mm
Oberfläche
bandverzinkt
Länge
300 mm
CML3518P0400FS
Art.Nr.
1104292
Höhe
18 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Materialstärke
1,25 mm
Länge
400 mm
Breite
35 mm
CML3518P0400 SW
Art.Nr.
1104293
Breite
35 mm
Materialstärke
1,25 mm
Farbe
tiefschwarz; RAL 9005
Höhe
18 mm
Oberfläche
PES135 - Polyester
Länge
400 mm
Werkstoff
Stahl
CML3518P0500FS
Art.Nr.
1104306
Länge
500 mm
Oberfläche
bandverzinkt
Materialstärke
1,25 mm
Werkstoff
Stahl
Höhe
18 mm
Breite
35 mm
CML3518P0500 SW
Art.Nr.
1104307
Oberfläche
PES135 - Polyester
Farbe
tiefschwarz; RAL 9005
Höhe
18 mm
Länge
500 mm
Materialstärke
1,25 mm
Werkstoff
Stahl
Breite
35 mm
CML3518P0600FS
Art.Nr.
1104310
Höhe
18 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
Oberfläche
bandverzinkt
Breite
35 mm
Länge
600 mm
CML3518P0700FS
Art.Nr.
1104315
Höhe
18 mm
Oberfläche
bandverzinkt
Länge
700 mm
Breite
35 mm
Materialstärke
1,25 mm
Werkstoff
Stahl
