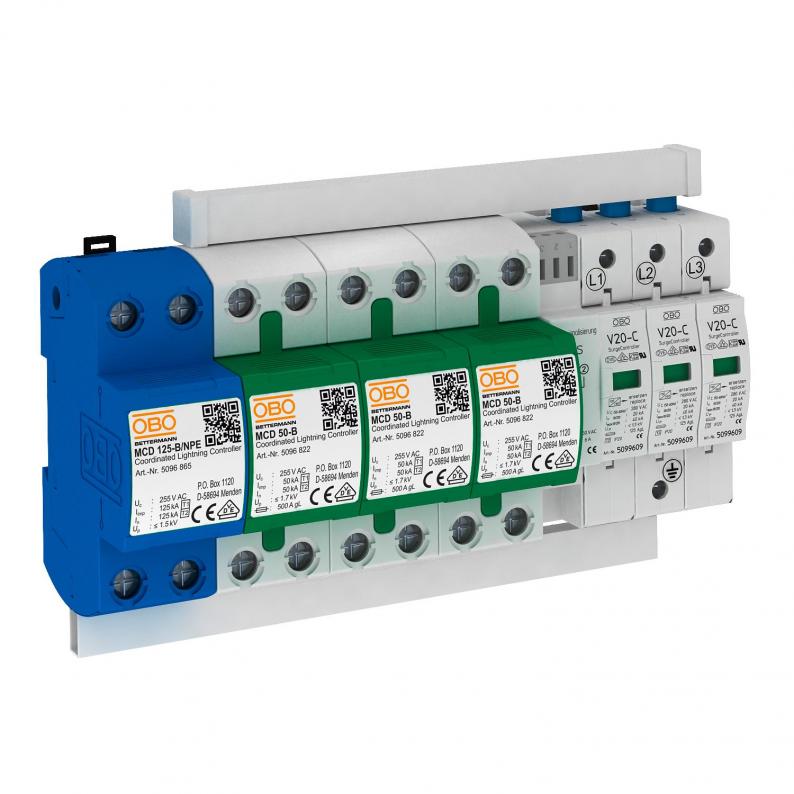

Protection-Set MCD + V20 3-polig + NPE mit Fernsignalisierung
Typ PS4-B+C TNS+FS | Art.Nr. 5089763 | EAN 4012195405559
Art.Nr. / Typ
5089763 / PS4-B+C TNS+FS
Schutzart
IP20
Ausführung der Pole
3+N/PE
kl. VKE: 1 Stück
1Stück
Beschreibung
Protection Set, Blitz- und Überspannungsableiter Typ 1+2
• Ableitvermögen 100 kA 10/350 µs BET getestet
• Vormontiert und anschlussfertig, inkl. Verbindungsbrücken, Anschlussklemmen gekennzeichnet
• Mit Fernsignalisierung, potentialfreiem Schließerkontakt, zur Funktionsüberwachung
• Zum Einsatz im TN-S- und TT-Netzsystem
Hinweis: Max. Vorsicherung (nur erforderlich, wenn im Netz nicht bereits vorhanden) 125 A gL/gG.
• Ableitvermögen 100 kA 10/350 µs BET getestet
• Vormontiert und anschlussfertig, inkl. Verbindungsbrücken, Anschlussklemmen gekennzeichnet
• Mit Fernsignalisierung, potentialfreiem Schließerkontakt, zur Funktionsüberwachung
• Zum Einsatz im TN-S- und TT-Netzsystem
Hinweis: Max. Vorsicherung (nur erforderlich, wenn im Netz nicht bereits vorhanden) 125 A gL/gG.
Technische Daten
Technische Daten
| Netzform | sonstige |
|---|---|
| Ausblasend | nein |
| Signalisierung am Gerät | optisch |
| Schutzart | IP20 |
| Höchste Dauerspannung (L-N) | 255 V |
| Höchste Dauerspannung (N-PE) | 255 V |
| Blitzstoßstrom (10/350) [gesamt] | 100 kA |
| Fernsignalisierung | ja |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Blitzstoßstrom (10/350 μs) | 50 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennableitstoßstrom (8/20 µs) | 50 kA |
| Ausführung der Pole | 3+N/PE |
| Montageart | Hutschiene 35 mm |
| Max. netzseitiger Überstromschutz | 125 |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 25 kA |
| Ausführung | 3+1-polig mit FS; 255V |
| Betriebstemperatur max. | 85 °C |
| Betriebstemperatur min. | -40 °C |
| SPD nach IEC 61643-1 | class I+II |
| SPD nach EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Maximaler Ableitstoßstrom (8/20 μs) | 100 kA |
| Folgestromlöschvermögen (eff) [N-PE] | 25 kA |
| Kurzschlussfestigkeit | 25 kA |
| Ansprechzeit | <25 ns |
| Maximale Vorsicherung | 125 A |
| Temperatureinsatzbereich max. | 85 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Dimension | 255V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,0412 kg CO2e / 1 Stück |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 100 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 10 mm² |
