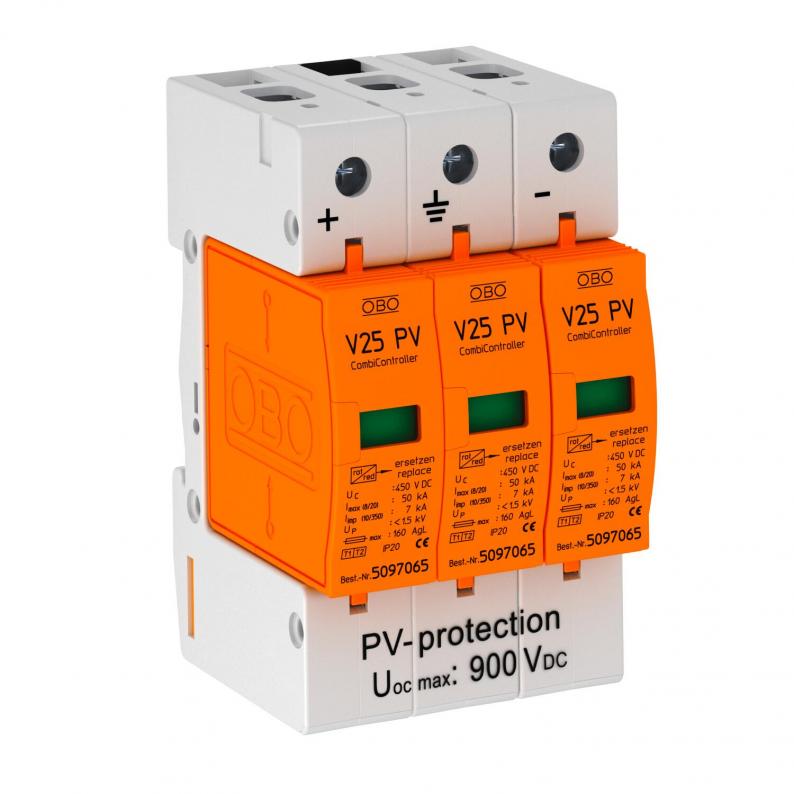

PV-Kombiableiter V25, 900 V DC
Typ V25-B+C 3-PH900 | OBO Art.Nr. 5097447 | EAN 4012195478683
Art.Nr. / Typ
Ausführung der Pole
3
Schutzart
IP20
kl. VKE: 1 Stück
1Stück
Beschreibung
V25 Kombiableiter Typ 1+2 für PV-Anlagen
• Kompletteinheit aus steckbarem Varistor-Ableiter mit Abtrennvorrichtung
• Fehlerresistente Y-Schaltung nach VDE 0100-712 (EN 50539-12)
• Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 7 kA (10/350) und 50 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 3,0 KV und Uoc max = 900V DC
• mit optischer Funktionsanzeige zum Einsatz in Verteilergehäusen
Anwendung: PV-Anlagen mit Blitzschutzanlage
• Kompletteinheit aus steckbarem Varistor-Ableiter mit Abtrennvorrichtung
• Fehlerresistente Y-Schaltung nach VDE 0100-712 (EN 50539-12)
• Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 7 kA (10/350) und 50 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 3,0 KV und Uoc max = 900V DC
• mit optischer Funktionsanzeige zum Einsatz in Verteilergehäusen
Anwendung: PV-Anlagen mit Blitzschutzanlage
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | 3-polig für PV-Systeme |
| Ausführung der Pole | 3 |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350 μs) | 7 kA |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,9501 kg CO2e / 1 Stück |
| Dimension | 900V DC |
| Fernsignalisierung | nein |
| Höchste Dauerspannung DC | 900 V |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| LPZ | 0→2 |
| Max. netzseitiger Überstromschutz | 160 |
| Maximale Vorsicherung | 160 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 30 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 30 kA |
| Netzform | DC |
| Netzform DC | ja |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | nein |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | nein |
| Netzform TT | nein |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
Anschlussmöglichkeiten
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Ausführung der Pole
Schutzart
OBO Art.Nr.
V25-B+C 3-PH900
3
IP20
5097447
V25-B+C 3PHFS900
3
IP20
5097448
V25-B+C 3-PH900
OBO Art.Nr.
5097447
Ausführung der Pole
3
Schutzart
IP20
V25-B+C 3PHFS900
OBO Art.Nr.
5097448
Schutzart
IP20
Ausführung der Pole
3
