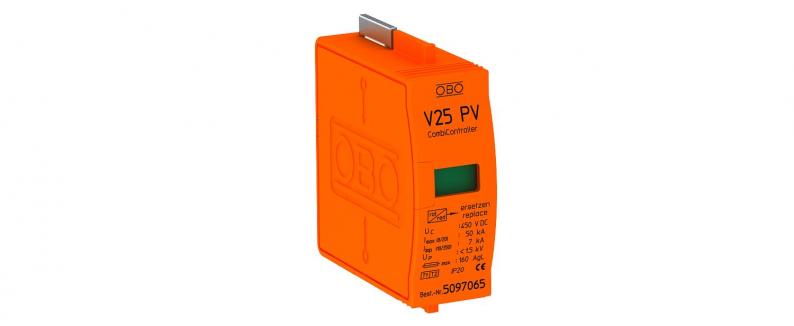

PV-Oberteil - Blitz- und Überspannungsableiter Typ 1+2
Typ V25-B+C 0-450PV | Art.Nr. 5097065 | EAN 4012195708896
Art.Nr. / Typ
5097065 / V25-B+C 0-450PV
Schutzart
IP20
Ausführung der Pole
1
kl. VKE: 1 Stück
1Stück
Beschreibung
CombiController Oberteil - Typ 1+2 Kombiableiter für Photovoltaik-Anlagen
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 7 kA (10/350) und 50 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 1,5 kV pro Pol (Y-Schaltung: 3,0 KV und Uoc max = 900V DC)
• Ableiter, steckbar mit thermisch-dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Gekapselte Zinkoxid-Varistor-Ableiter zum Einsatz in Verteilergehäusen
• Hohe Stromleitfähigkeit bei langer Lebensdauer
Anwendung: PV-Anlagen mit Blitzschutzanlage
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 7 kA (10/350) und 50 kA (8/20) pro Pol
• niedriger DC-Schutzpegel: < 1,5 kV pro Pol (Y-Schaltung: 3,0 KV und Uoc max = 900V DC)
• Ableiter, steckbar mit thermisch-dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Gekapselte Zinkoxid-Varistor-Ableiter zum Einsatz in Verteilergehäusen
• Hohe Stromleitfähigkeit bei langer Lebensdauer
Anwendung: PV-Anlagen mit Blitzschutzanlage
Technische Daten
Technische Daten
| Ausblasend | nein |
|---|---|
| Signalisierung am Gerät | optisch |
| Schutzart | IP20 |
| Fernsignalisierung | nein |
| Blitzstoßstrom (10/350 μs) | 7 kA |
| Höchste Dauerspannung AC | 385 V |
| Höchste Dauerspannung DC | 450 V |
| Nennableitstoßstrom (8/20 µs) | 30 kA |
| Ausführung der Pole | 1 |
| Max. netzseitiger Überstromschutz | 160 |
| Ausführung | 1-polig, PV-Oberteil mit Y-Basis bis 900V DC |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| SPD nach IEC 61643-1 | class I+II |
| SPD nach EN 61643-11 | Typ 1+2 |
| LPZ | 0→2 |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Ansprechzeit | <25 ns |
| Maximale Vorsicherung | 160 A |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Dimension | 450V DC |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,169 kg CO2e / 1 Stück |
