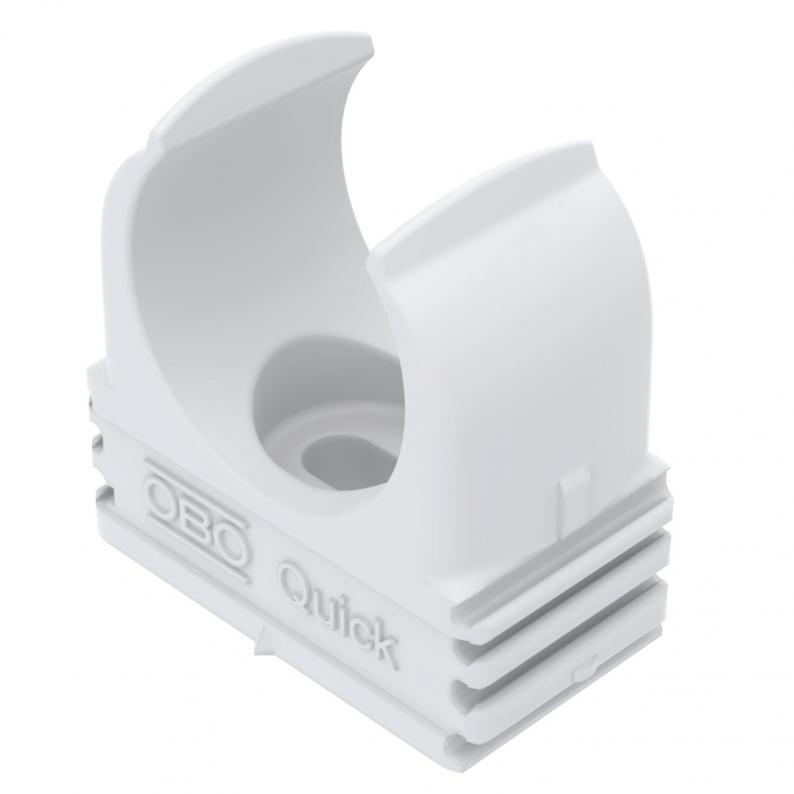

Quick-Schelle, flammwidrig reinweiß
Typ 2955 F M20 RW | OBO Art.Nr. 2149357 | EAN 4012195586036
Art.Nr. / Typ
Nenngröße
kl. VKE: 100 Stück
100Stück
Beschreibung
Flammwidrige Aufputzschelle zur Aufnahme von metrischen Stahlpanzerrohren, leichten und schweren Isolierrohren sowie Elektroinstallationsrohr Quick-Pipe. Universelle Befestigungsmöglichkeiten an Wand und Decke im Innen- und geschützten Außenbereich. Mit Langloch zum seitlichen Ausrichten bei Montage mit Holzschraube oder Schlagdübel. Werkzeuglose Rohrmontage. Aneinander reihbar auch mit OBO Multi-Quick- oder proQuick-Schelle. Größe M16 - M32 kann auf Gewinde M6 geschraubt werden. Befestigungsabstand 50 - 60 cm, max. Auszugswerte F bei 20° C Raumtemperatur siehe Tabelle.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Auszugwerte | 75 N |
| Befestigungsart | Schraubloch |
| Dimension | M20 |
| Farbe | reinweiß; RAL 9010 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 750°C |
| Geschlossen | nein |
| Halogenfrei | ja |
| Mit Einlage | nein |
| Nenngröße | M20 |
| Spannbereich D max. | 20 mm |
| Spannbereich D min. | 20 mm |
| UV-beständig | nein |
| Werkstoff | Polypropylen |
Abmessungen
| Maß A | 30,3 mm |
|---|---|
| Maß B | 16 mm |
| Maß C | 14 mm |
| Maß D | 19,4 mm |
| Maß E | 9 mm |
| Maß F | 4,2 mm |
| Maß h | 10 mm |
| Maß H | 29,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (2)
Artikelbilder (2)
Ausführungen
Typ
Nenngröße
OBO Art.Nr.
2955 F M16 RW
M16
2149351
2955 F M20 RW
M20
2149357
2955 F M25 RW
M25
2149363
2955 F M32 RW
M32
2149369
2955 F M40 RW
M40
2149375
