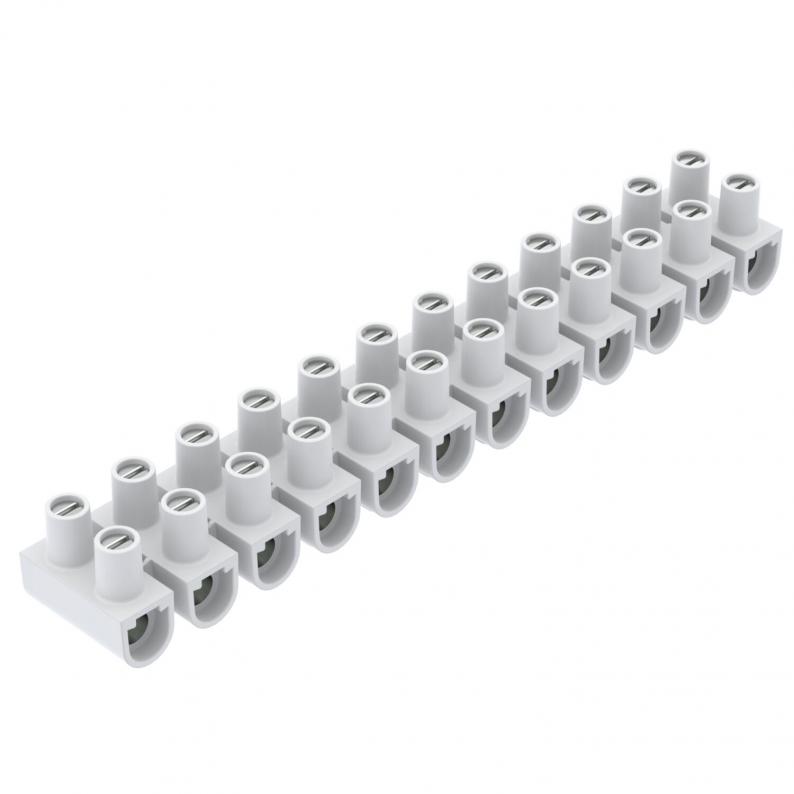

Reihenlüsterklemmen 35 mm², Polypropylen
Typ 80 CE WS/ORLK 35
|Art.Nr. 2056734
|EAN 4012197471477
Art.Nr. / Typ
Nennspannung
Nennquerschnitt min.
Farbe
Anzahl der Klemmstellen
12
kl. VKE: 10 Stück
10Stück
Stück
Beschreibung
Geprüft nach EN 60998.
Klemmen Messing, Schrauben Stahl, galvanisch verzinkt, 12-polige, in Einzelklemmen abtrennbare Leisten.
Schrauben hochgedreht, unverlierbar.
Max. zulässige Umgebungstemperatur gemäß EN 60998: -5 bis +80 °C.
Nennquerschnitt 35 ÷ mm²
Nennspannung 750 V
Nennstrom 125 A
Max. klemmbar je Seite: 35 mm² flexibel oder 25 mm² starr.
Klemmen Messing, Schrauben Stahl, galvanisch verzinkt, 12-polige, in Einzelklemmen abtrennbare Leisten.
Schrauben hochgedreht, unverlierbar.
Max. zulässige Umgebungstemperatur gemäß EN 60998: -5 bis +80 °C.
Nennquerschnitt 35 ÷ mm²
Nennspannung 750 V
Nennstrom 125 A
Max. klemmbar je Seite: 35 mm² flexibel oder 25 mm² starr.
Technische Daten
Abmessungen
| Länge | 212,6 mm |
|---|---|
| Breite | 36,4 mm |
| Höhe | 29,2 mm |
Technische Daten
| Umgebungstemperatur | 80 °C |
|---|---|
| Polzahl | 12 |
| Nennstrom | 125 A |
| Nennspannung | 750 V |
| Explosionsgeprüfte Ausführung | nein |
| Abschlussplatte erforderlich | nein |
| Bohrlochabstand mittig | 18 mm |
| Geeignet für Massivleiter | ja |
| Geeignet für flexible Leiter | ja |
| Geeignet für mehrdrahtige Leiter | ja |
| Transparent | nein |
| Anzahl der Klemmstellen je Pol | 2 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anschlussposition | seitlich |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse min. | 25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse max. | 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig min. | 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig max. | 35 mm² |
| Nennquerschnitt min. | 35 mm² |
| Querschnitt | Max. klemmbar je Seite: 35 mm² flexibel oder 25 mm² starr mm² |
| Anzahl der Klemmstellen | 12 |
| Temperatureinsatzbereich min. | -5 °C |
| Temperatureinsatzbereich max. | 80 °C |
| Dimension | 35mm² |
| Werkstoff | Polypropylen |
| Farbe | weiß |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (2)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Nennspannung
Nennquerschnitt min.
Anzahl der Klemmstellen
Farbe
Art.Nr.
80 CE WS/ORLK 35
750
35
12
weiß
2056734
80 CE SW/ORLK 35
750
35
12
schwarz
2056736
Farbe
80 CE WS/ORLK 35
Art.Nr.
2056734
Nennspannung
750
Nennquerschnitt min.
35
Anzahl der Klemmstellen
12
Farbe
weiß
80 CE SW/ORLK 35
Art.Nr.
2056736
Nennspannung
750
Nennquerschnitt min.
35
Anzahl der Klemmstellen
12
Farbe
schwarz
