Schwere Gitterrinne SGR 105 A2

Schwere Gitterrinne SGR 105 A2

Art.Nr. 6003625 | EAN 4012196622054

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Nutzquerschnitt
Länge
3000 mm
Höhe
105 mm
Draht-Durchmesser
6 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

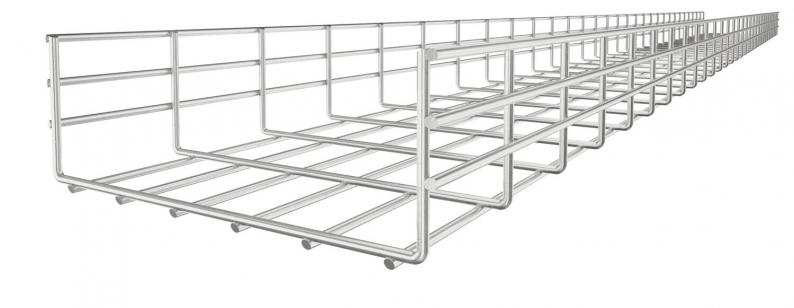

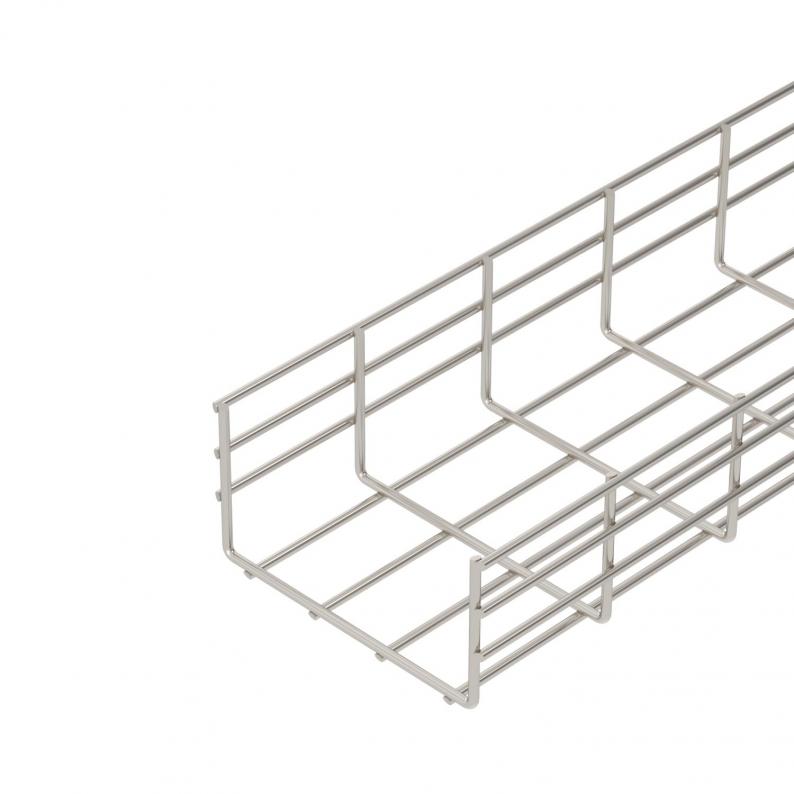

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Gitterrinne, Seitenhöhe 105 mm

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
CO2 Fußabdruck (GWP) Cradle-to-Gate15,1978 kg CO2e / 1 Meter

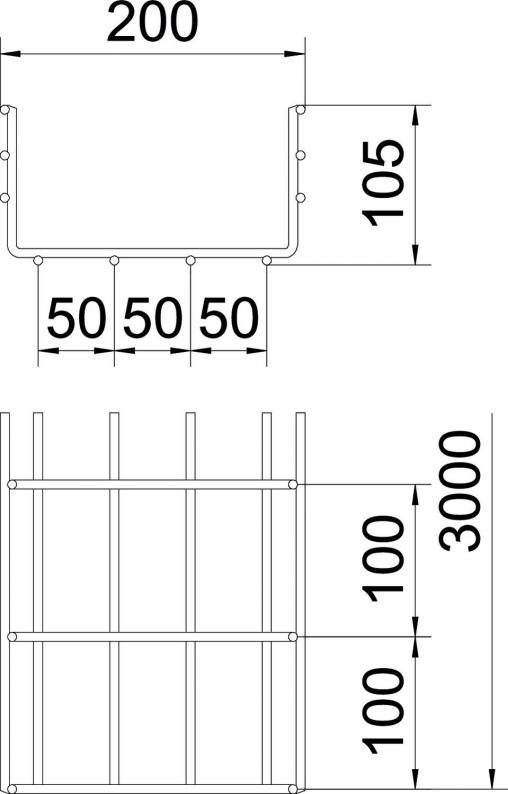

Dimension105x200x3000
Draht-Durchmesser6 mm
Farbeedelstahl
Integrierte Trennwandohne
Nutzquerschnitt17500 mm²
Nutzquerschnitt175 cm²
Oberflächeblank, nachbehandelt
ProfilformU-Form
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite200 mm
Höhe105 mm
Länge3000 mm
Maß B200 mm

Belastungen

Stützabstand 1,0m3,1 kN/m
Stützabstand 1,5m1,75 kN/m
Stützabstand 2,0m1,15 kN/m
Stützabstand 2,5m0,79 kN/m
Stützabstand 3,0m0,6 kN/m
Stützabstand 3,5m0,5 kN/m
Stützabstand 4,0m0,4 kN/m
Belastungsdiagramm Gitterrinne Typ SGR 105

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
