Schwere Gitterrinne SGR 105 FT
Schwere Gitterrinne SGR 105 FT
Typ SGR 105 150 FT | OBO Art.Nr. 6003175 | EAN 4012196397716
Art.Nr. / Typ
Breite
Nutzquerschnitt
Höhe
105 mm
Draht-Durchmesser
6 mm
Funktionserhalt
nein
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

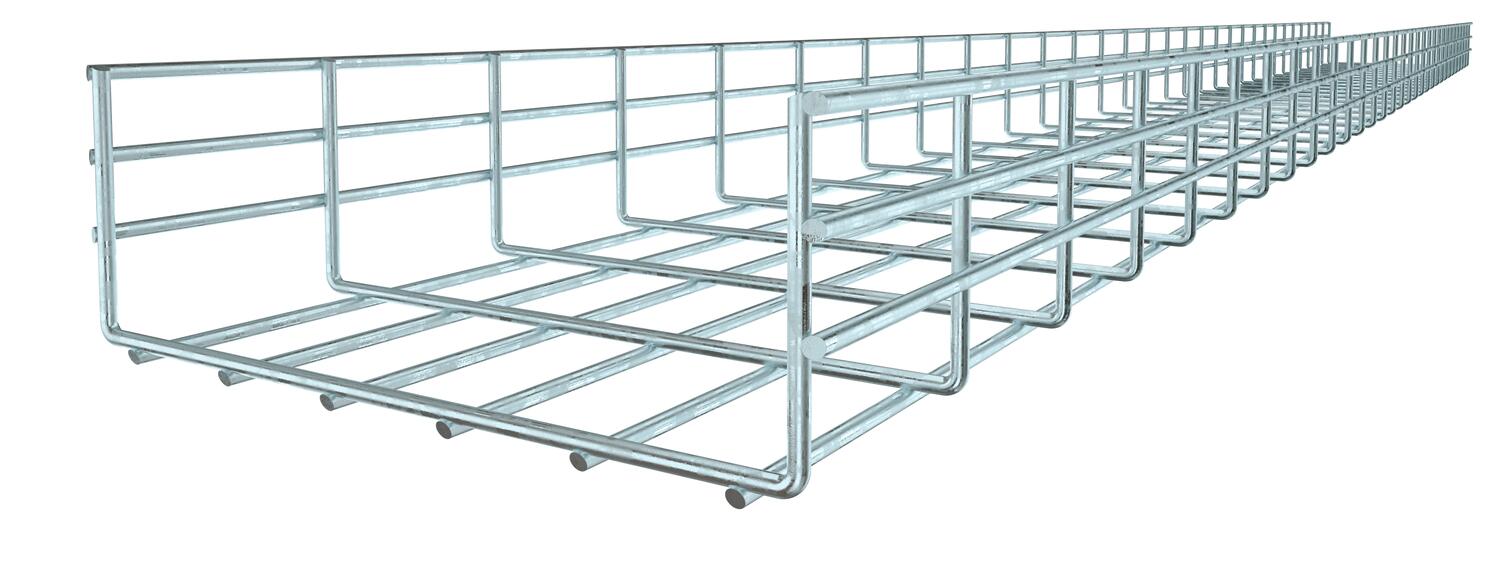

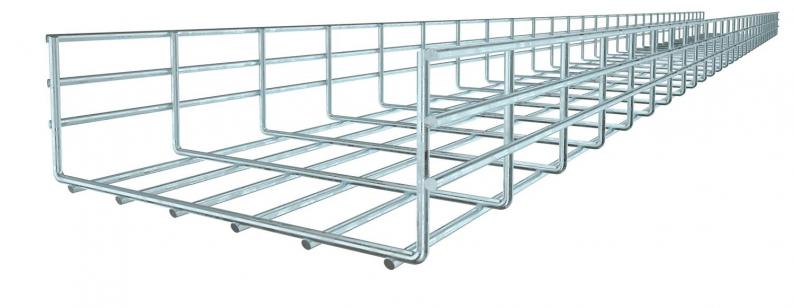

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Die Maschenweite beträgt 50 x 100 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,5494 kg CO2e / 1 Meter |
| Dimension | 105x150x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Nutzquerschnitt | 130 cm² |
| Nutzquerschnitt | 13000 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 150 mm |
Belastungen
| Stützabstand 1,0m | 3,1 kN/m |
|---|---|
| Stützabstand 1,5m | 1,75 kN/m |
| Stützabstand 2,0m | 1,15 kN/m |
| Stützabstand 2,5m | 0,79 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
| Stützabstand 3,5m | 0,5 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Höhe
Breite
Nutzquerschnitt
Draht-Durchmesser
Funktionserhalt
Länge
OBO Art.Nr.
SGR 105 150 FT
105 mm
150 mm
130 cm²
6 mm
nein
3000 mm
6003175
SGR 105 200 FT
105 mm
200 mm
175 cm²
6 mm
nein
3000 mm
6003214
SGR 105 300 FT
105 mm
300 mm
268 cm²
6 mm
nein
3000 mm
6003309
SGR 105 400 FT
105 mm
400 mm
363 cm²
6 mm
nein
3000 mm
6003402
SGR 105 500 FT
105 mm
500 mm
459 cm²
6 mm
nein
3000 mm
6003515
SGR 105 600 FT
105 mm
600 mm
554 cm²
6 mm
nein
3000 mm
6003616
Breite
Nutzquerschnitt
SGR 105 150 FT
OBO Art.Nr.
6003175
Höhe
105 mm
Breite
150 mm
Nutzquerschnitt
130 cm²
Draht-Durchmesser
6 mm
Funktionserhalt
nein
Länge
3000 mm
SGR 105 200 FT
OBO Art.Nr.
6003214
Funktionserhalt
nein
Nutzquerschnitt
175 cm²
Länge
3000 mm
Höhe
105 mm
Breite
200 mm
Draht-Durchmesser
6 mm
SGR 105 300 FT
OBO Art.Nr.
6003309
Länge
3000 mm
Höhe
105 mm
Breite
300 mm
Draht-Durchmesser
6 mm
Nutzquerschnitt
268 cm²
Funktionserhalt
nein
SGR 105 400 FT
OBO Art.Nr.
6003402
Breite
400 mm
Nutzquerschnitt
363 cm²
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
Draht-Durchmesser
6 mm
SGR 105 500 FT
OBO Art.Nr.
6003515
Funktionserhalt
nein
Höhe
105 mm
Nutzquerschnitt
459 cm²
Länge
3000 mm
Draht-Durchmesser
6 mm
Breite
500 mm
SGR 105 600 FT
OBO Art.Nr.
6003616
Länge
3000 mm
Höhe
105 mm
Breite
600 mm
Nutzquerschnitt
554 cm²
Draht-Durchmesser
6 mm
Funktionserhalt
nein
