Schwere Gitterrinne SGR 155 FT
Schwere Gitterrinne SGR 155 FT
Typ SGR 155 300 FT | OBO Art.Nr. 6003692 | EAN 4012195380276
Art.Nr. / Typ
Nutzquerschnitt
Breite
Höhe
155 mm
Länge
3000 mm
Funktionserhalt
nein
Draht-Durchmesser
6 mm
kl. VKE: 3 m
3m
Beschreibung

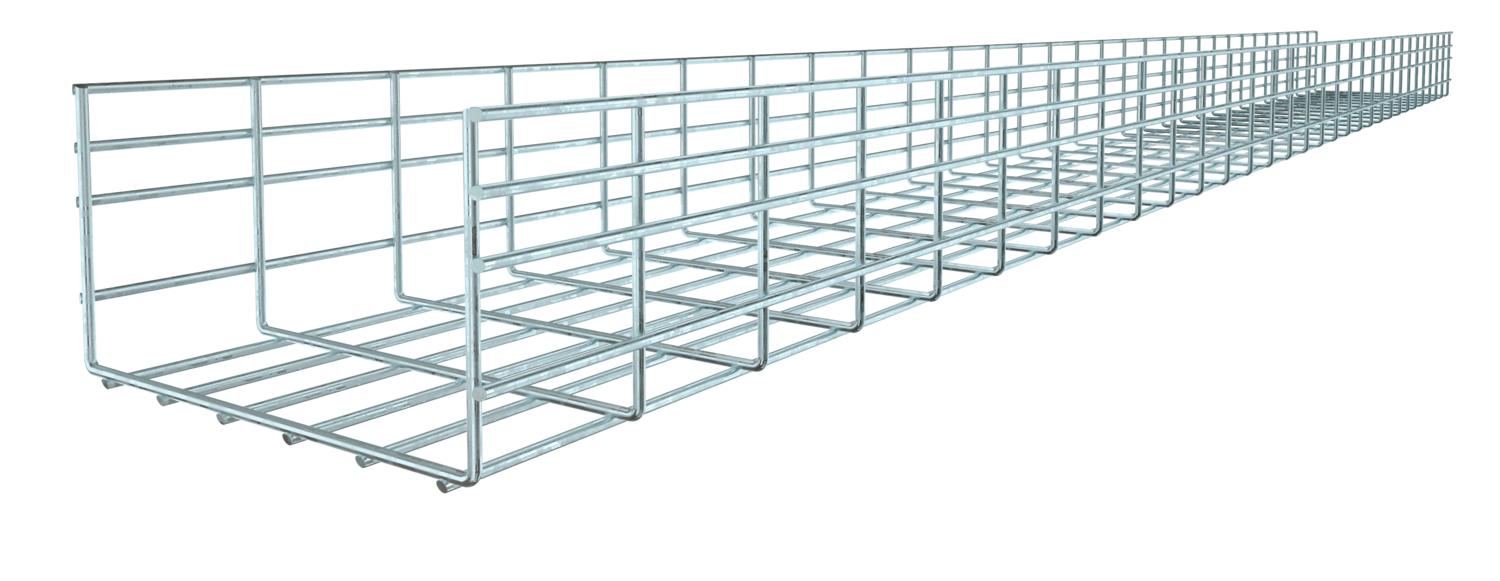

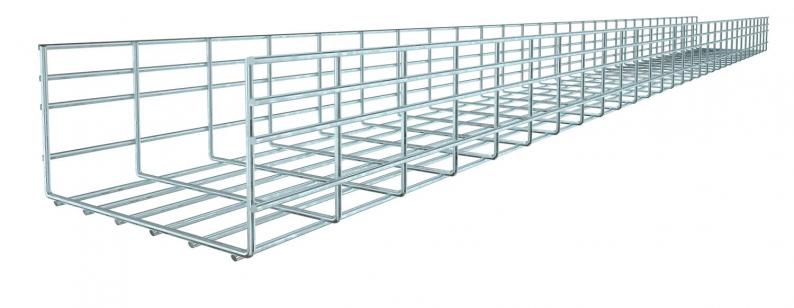

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 155 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Die Maschenweite beträgt 50 x 100 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,0597 kg CO2e / 1 Meter |
| Dimension | 155x300x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 34800 mm² |
| Nutzquerschnitt | 438 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 155 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
Belastungen
| Stützabstand 1,0m | 4,1 kN/m |
|---|---|
| Stützabstand 1,5m | 2,4 kN/m |
| Stützabstand 2,0m | 1,55 kN/m |
| Stützabstand 2,5m | 1,13 kN/m |
| Stützabstand 3,0m | 0,95 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Nutzquerschnitt
Funktionserhalt
Breite
Draht-Durchmesser
OBO Art.Nr.
SGR 155 300 FT
155 mm
3000 mm
438 cm²
nein
300 mm
6 mm
6003692
SGR 155 450 FT
155 mm
3000 mm
663 cm²
nein
450 mm
6 mm
6003695
SGR 155 500 FT
155 mm
3000 mm
738 cm²
nein
500 mm
6 mm
6003696
SGR 155 600 FT
155 mm
3000 mm
888 cm²
nein
600 mm
6 mm
6003698
Nutzquerschnitt
Breite
SGR 155 300 FT
OBO Art.Nr.
6003692
Höhe
155 mm
Länge
3000 mm
Nutzquerschnitt
438 cm²
Funktionserhalt
nein
Breite
300 mm
Draht-Durchmesser
6 mm
SGR 155 450 FT
OBO Art.Nr.
6003695
Funktionserhalt
nein
Höhe
155 mm
Breite
450 mm
Länge
3000 mm
Nutzquerschnitt
663 cm²
Draht-Durchmesser
6 mm
SGR 155 500 FT
OBO Art.Nr.
6003696
Länge
3000 mm
Nutzquerschnitt
738 cm²
Draht-Durchmesser
6 mm
Höhe
155 mm
Funktionserhalt
nein
Breite
500 mm
SGR 155 600 FT
OBO Art.Nr.
6003698
Höhe
155 mm
Nutzquerschnitt
888 cm²
Funktionserhalt
nein
Draht-Durchmesser
6 mm
Breite
600 mm
Länge
3000 mm
