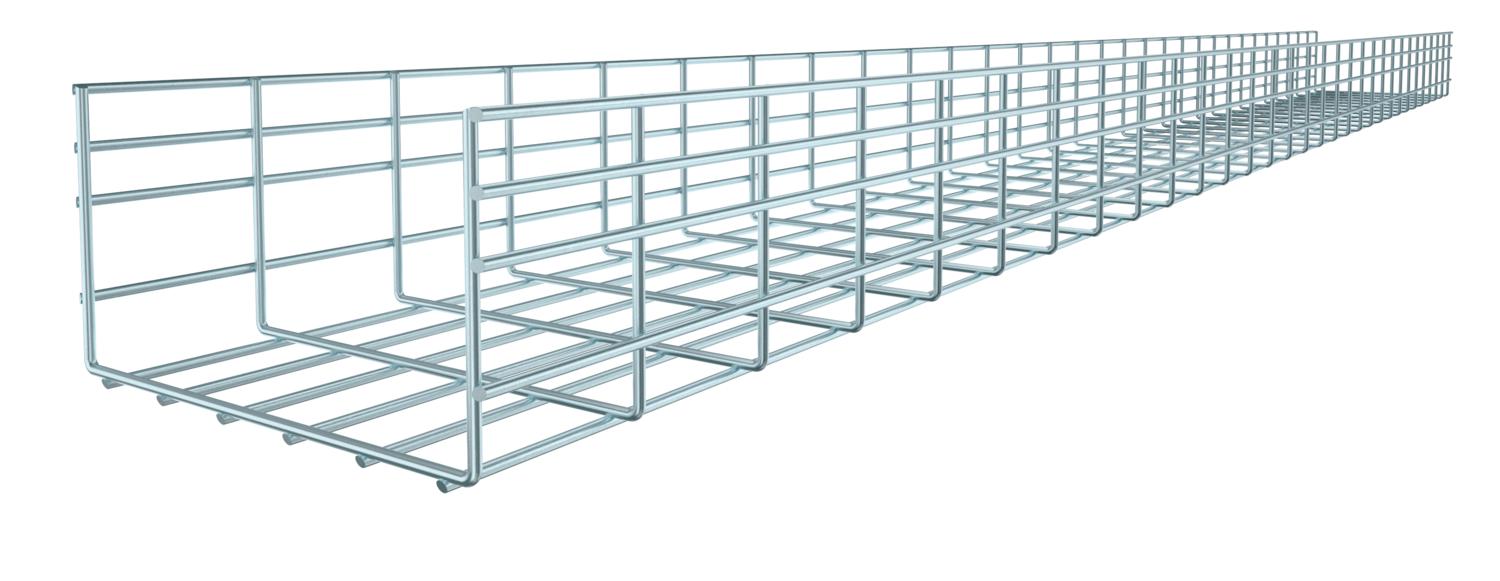

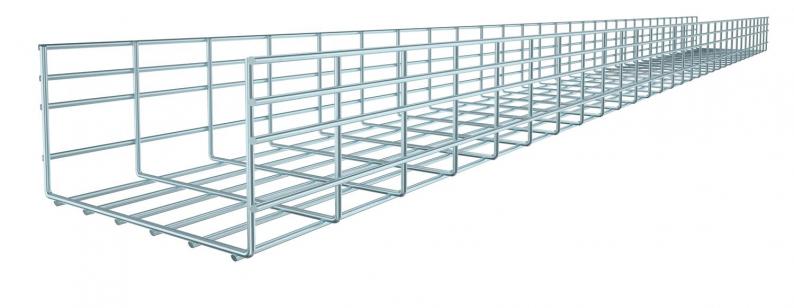

Schwere Gitterrinne SGR 155 G
Schwere Gitterrinne SGR 155 G
Art.Nr. 6003681 | EAN 4012195380153
Art.Nr. / Typ
Nutzquerschnitt
Breite
Höhe
155 mm
Länge
3000 mm
Funktionserhalt
nein
Draht-Durchmesser
6 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 155 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,1721 kg CO2e / 1 Meter |
| Dimension | 155x300x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 43800 mm² |
| Nutzquerschnitt | 438 cm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 155 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
Belastungen
| Stützabstand 1,0m | 4,1 kN/m |
|---|---|
| Stützabstand 1,5m | 2,4 kN/m |
| Stützabstand 2,0m | 1,55 kN/m |
| Stützabstand 2,5m | 1,13 kN/m |
| Stützabstand 3,0m | 0,95 kN/m |
| Stützabstand 3,5m | 0,84 kN/m |
| Stützabstand 4,0m | 0,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
